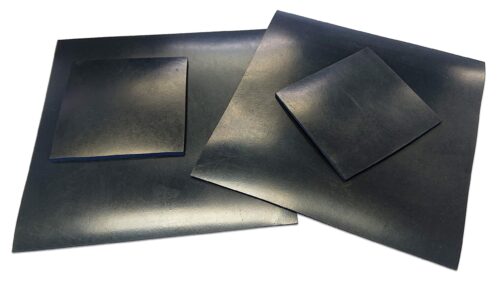

Техническая пластина тепломорозокислотощелочестойкая (ТМКЩ) представляет собой конструкционный резинотехнический материал, предназначенный для изготовления уплотнительных элементов неподвижных соединений. Изделие выполняет функцию герметизации стыков, предотвращения фрикционного износа между металлическими поверхностями, а также демпфирования одиночных ударных нагрузок. Основная инженерная задача, решаемая применением данного эластомера, — обеспечение долговечности узлов в условиях воздействия агрессивных неорганических сред (кислот, щелочей, солевых растворов) и экстремальных температурных перепадов, характерных для климатических зон с суровыми условиями.
Пластина ТМКЩ: технология производства и классификация
Производство технической резины осуществляется методом вулканизации каучуковых смесей. В зависимости от толщины и требуемой конфигурации применяется технология формового прессования в гидравлических прессах с электрообогревом плит или непрерывной вулканизации в барабанных агрегатах (ротокурах). Сырьевой базой служат синтетические каучуки общего назначения (стирольные), обладающие стабильностью молекулярной структуры в химически активных средах.
Согласно межгосударственному стандарту ГОСТ 7338-90, пластина ТМКЩ подразделяется на два типа по внутренней структуре:
- Тип I (резиновая): Монолитный материал, состоящий исключительно из вулканизата.
- Тип II (резинотканевая): Композит, усиленный одним или несколькими слоями текстильной ткани. Тканевый корд повышает модуль упругости на сжатие и препятствует ползучести материала под постоянной нагрузкой. Количество тканевых слоев определяется из расчета один слой на каждые 2 мм толщины.
Физико-механические параметры
Ключевым критерием выбора является степень твердости резины по Шору А, определяющая способность уплотнителя компенсировать макро- и микронеровности фланцев. Пластина ТМКЩ выпускается в трех исполнениях твердости: мягкая (М), средняя (С) и повышенная (Т). Рабочий диапазон температур варьируется от -45°С до +80°С, однако для твердости Т2 (повышенная) нижний предел ограничен -30°С.
| Степень твердости | Маркировка | Твердость (Единицы Шор А) | Условная прочность при растяжении (МПа), не менее | Относительное удлинение при разрыве (%), не менее |
|---|---|---|---|---|
| Мягкая | М | 35 – 50 | 4.0 | 350 |
| Средняя | С | 50 – 65 | 5.0 | 250 |
| Повышенная | Т | 65 – 80 | 6.0 | 200 |
Рабочие среды и область применения
Химическая резистентность каучуковой смеси определяет допустимые условия эксплуатации. Пластина ТМКЩ сохраняет рабочие характеристики при контакте со следующими средами:
- Воздух помещений, емкостей, сосудов; азот и инертные газы (при давлении от 0.05 до 0.4 МПа).
- Вода пресная, морская, промышленная, сточная (без масляных пленок).
- Растворы солей любой концентрации.
- Кислоты и щелочи неорганического происхождения с концентрацией до 20% (при давлении от 0.05 до 10.0 МПа).
Важно: Материал марки ТМКЩ не обладает маслобензостойкостью. Контакт с маслами, бензином, керосином или смазками на нефтяной основе вызывает набухание резины, критическое изменение геометрии и разрушение уплотнения. Для углеводородных сред необходимо применять пластины марки МБС.
Инженеры используют техпластину для вырубки прокладок различной конфигурации (кольца, прямоугольные профили, манжеты). Материал поддается механической обработке: резке на плоттерах, вырубке штампами, гидроабразивной резке.
Основные отрасли применения в промышленности Новосибирска и региона:
- Химическая индустрия: герметизация люков реакторов и емкостей для хранения реагентов.
- Коммунальное хозяйство: уплотнение фланцевых соединений трубопроводов водоснабжения и канализации.
- Тяжелое машиностроение: создание виброизоляционных настилов и демпферов под станки.
При выборе класса изделия (1 или 2) учитывается рабочее давление в системе. Класс 1 рассчитан на давление свыше 0.1 МПа, класс 2 — до 0.1 МПа, а также для использования в качестве прокладочного слоя без герметизирующей нагрузки.
Условия поставки и сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» специализируется на оптовых поставках резинотехнических изделий для промышленных предприятий. Работа ведется с юридическими лицами и индивидуальными предпринимателями на договорной основе. Оплата производится по безналичному расчету с предоставлением полного пакета сопроводительной документации (УПД, паспорта качества, сертификаты соответствия ГОСТ).
Логистическая служба обеспечивает оперативную отгрузку продукции в Новосибирске и области. Доступна поставка как стандартных рулонов и листов со склада, так и изделий, изготовленных под заказ по индивидуальным чертежам или техническому заданию (включая нестандартные толщины). Специалисты компании готовы рассчитать стоимость партии, предоставить актуальные цены и гарантию на материалы. Для получения технической консультации инженера или оформления заявки используйте контакты: +7 (800) 302-31-42, nsk@rti-land.ru.
Часто задаваемые вопросы (FAQ)
1. Как расшифровывается маркировка 2Н-I-ТМКЩ-С-5?
Маркировка содержит полную техническую спецификацию согласно ГОСТ 7338-90. «2» — класс (рабочее давление до 0.1 МПа), «Н» — вид (неформовая, рулонная), «I» — тип (резиновая, без тканевых прокладок), «ТМКЩ» — марка резины, «С» — средняя твердость, «5» — толщина пластины в мм.
2. Можно ли купить в Новосибирске пластину толщиной более 60 мм?
Стандартный ряд формовых пластин обычно ограничивается толщиной 40-50 мм. Изготовление монолитных плит большей толщины (60-100 мм) возможно методом вулканизации в специальных пресс-формах под заказ. Альтернативный вариант — склеивание нескольких листов меньшей толщины, если это допускается техническими условиями эксплуатации узла.
3. В чем отличие формовой (Ф) и неформовой (Н) пластины?
Формовая пластина изготавливается в гидравлических прессах, имеет фиксированные размеры (например, 500х500 мм, 720х720 мм) и отличается точными допусками по толщине. Неформовая (рулонная) пластина производится на вулканизаторах непрерывного действия, имеет длину до нескольких метров, но обладает большими допусками по толщине по сравнению с формовой.
4. Как долго может храниться пластина ТМКЩ без потери свойств?
Гарантийный срок хранения техпластин 1-го класса составляет 5.5 лет, 2-го класса — 2.5 года с момента изготовления. Хранение должно осуществляться в складских помещениях при температуре от 0 до +25°С, вдали от теплоизлучающих приборов, прямых солнечных лучей и веществ, разрушающих резину (масла, растворители).
5. Чем лучше резать техпластину в условиях цеха?
Для тонких листов (до 10 мм) применяются ленточные ножи или мощные ножницы. Для толщин свыше 10-15 мм, чтобы обеспечить ровный перпендикулярный срез, рекомендуется использовать гидроабразивную резку, вырубные прессы или плоттерную резку. Ручная резка толстой резины ножом часто приводит к нарушению геометрии кромки и снижению герметичности соединения.
