Ремни клиновые ГОСТ 5813

Вентиляторные клиновые ремни (автомобильные ремни) — это специализированная группа резинотканевых приводных ремней, разработанных для передачи вращения от коленчатого вала двигателя к вспомогательным агрегатам транспортных средств: генератору, водяному насосу (помпе), компрессору гидроусилителя руля и вентилятору системы охлаждения. Особенностью данных изделий является способность работать при высоких скоростях (до 30-40 м/с), малых диаметрах шкивов и значительных температурных колебаниях в подкапотном пространстве. Ремни обеспечивают надежную передачу мощности, гашение крутильных колебаний и защиту агрегатов от рывков.

Для получения технической консультации, подбора ремня по каталожному номеру (ОЕ) или формирования заявки на поставку оптом, специалисты автотранспортных предприятий и сервисов могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: ремни клиновые ГОСТ 5813

Ремни вентиляторные имеют трапециевидное сечение, аналогичное промышленным ремням, но отличаются соотношением ширины к высоте и конструкцией корда.

Технология производства

Изделия изготавливаются методом вулканизации в кольцевых пресс-формах.

1. Кордшнур: Силовой слой из полиэфирных (лавсановых) нитей, предварительно вытянутых и термофиксированных. Обеспечивает минимальное удлинение ремня в процессе эксплуатации.
2. Резина сжатия: Слой резины на основе хлоропренового каучука (наирит) с поперечным армированием волокнами. Это придает ремню поперечную жесткость, предотвращая его деформацию в шкиве.
3. Обертка: Износостойкая ткань, защищающая ремень от масла, топлива и пыли.

Типы сечений

Согласно ГОСТ 5813-93, вентиляторные ремни выпускаются двух основных типов:

• Тип I (Узкие): Сечения 8.5х8, 11х10, 12.5х9, 14х10 мм. Используются в современных двигателях легковых и грузовых автомобилей.
• Тип II (Нормальные): Сечения 14х13, 16х11, 19х12.5, 21х14 мм. Применяются на тракторах, комбайнах и тяжелых грузовиках старых моделей.

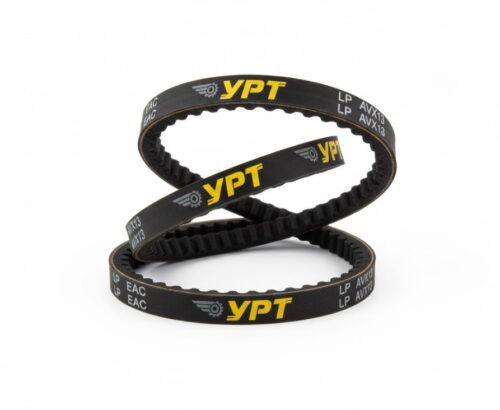

Также выпускаются ремни с фасонным зубом (зубчатые клиновые, AVX). Наличие зубьев на внутренней поверхности повышает гибкость ремня, улучшает теплоотвод и позволяет работать на шкивах малого диаметра.

Нормативные стандарты и параметры

Производство вентиляторных ремней в РФ регламентируется межгосударственным стандартом ГОСТ 5813-93 («Ремни вентиляторные клиновые и шкивы для двигателей автомобилей, тракторов и комбайнов»).

Маркировка и размеры

Обозначение ремня включает профиль (ширина x высота) и расчетную длину (LpLp​ или LwLw​).

• Пример: Ремень 11х10-1500. Профиль 11х10 мм, расчетная длина 1500 мм.
• Пример (Зубчатый): AVX 13-1250 (зарубежная маркировка, аналог 14х10-1250).

Техническое предупреждение: Вентиляторные ремни имеют допуски по длине. Однако при установке двух ремней на сдвоенный шкив (спарка) необходимо использовать только подобранные комплекты с одинаковой группой длины. Разница в длине ремней в паре не должна превышать 2-3 мм. В противном случае нагрузку будет нести только короткий ремень, который быстро выйдет из строя, а длинный будет проскальзывать и вибрировать («хлопать»).

Сравнение типов ремней:

Сферы применения в автотранспорте

Ремни ГОСТ 5813 используются для привода навесного оборудования:

• Грузовые автомобили: КАМАЗ, МАЗ, УРАЛ, ЗИЛ, ГАЗ.
• Автобусы: ПАЗ, ЛИАЗ, НЕФАЗ.
• Тракторы: МТЗ, ДТ-75, К-700 (Кировец).
• Комбайны: Нива, Дон, Енисей.
• Спецтехника: Экскаваторы, погрузчики, автокраны на шасси отечественных грузовиков.

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет поставки автокомпонентов для автопарков и магазинов запчастей.
Условия работы:

• Ассортимент: В наличии более 500 типоразмеров вентиляторных ремней (гладких и зубчатых) производства ЯРТ, БРТ, УЗЭМИК, а также импортные аналоги (Contitech, Optibelt, Rubena).
• Подбор: Поможем подобрать ремень по марке автомобиля, двигателю (ЯМЗ, ММЗ, ЗМЗ) или оригинальному номеру.
• Ценообразование: Цена зависит от профиля, длины и производителя. Чтобы рассчитать стоимость заказа, направьте заявку. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада в Новосибирске. Организуем доставку транспортными компаниями.
• Гарантия: Гарантируем соответствие ГОСТ и отсутствие брака.

FAQ: Часто задаваемые вопросы

1. Чем отличается ремень 11х10 от профиля А?
Профиль А (промышленный) имеет размеры 13х8 мм. Ремень 11х10 (вентиляторный) — 11 мм ширина, 10 мм высота. Они имеют разный угол клина и геометрию. Вентиляторный ремень выше и уже, он глубже садится в шкив и передает большую мощность при высоких оборотах. Взаимозаменяемость не рекомендуется.

2. Можно ли ставить зубчатый ремень вместо гладкого?
Да, зубчатый ремень (с фасонным зубом) является более современной версией. Он полностью совместим со шкивами для гладких ремней того же профиля. Зубчатый ремень прослужит дольше благодаря лучшему охлаждению и гибкости.

3. Как натянуть ремень генератора?
Натяжение проверяется прогибом ветви ремня при нажатии с усилием 4 кгс (40 Н). Прогиб должен составлять 10-15 мм (для большинства моделей, точные данные в инструкции к авто). Слабое натяжение ведет к проскальзыванию и недозаряду АКБ, сильное — к разрушению подшипников генератора и помпы.

4. Почему ремень расслаивается?
Причины: низкое качество резины, попадание масла или топлива, перекос шкивов, задевание ремня за элементы двигателя. Также причиной может быть старение резины («задубение») от времени или перегрева.

5. Что значит маркировка AVX 13?
AVX — международное обозначение автомобильного зубчатого ремня (Automotive V-belt X-moulded). Цифра 13 — ширина профиля (около 13 мм). Этот профиль близок к ГОСТовскому 14х10, но может иметь незначительные отличия.
