Шарнирные подшипники (подшипники скольжения сферические) представляют собой механические узлы, состоящие из внутреннего кольца с выпуклой сферической наружной поверхностью и наружного кольца с вогнутой сферической внутренней поверхностью. Данная конструкция предназначена для восприятия радиальных, осевых и комбинированных нагрузок в подвижных или неподвижных соединениях, обеспечивая при этом возможность пространственного качания, вращения и поворота сопрягаемых деталей. Шарнирные подшипники являются ключевым элементом подвесок тяжелой техники, гидроцилиндров, рулевых механизмов и узлов летательных аппаратов.

Для получения технической консультации, подбора пары трения (сталь/сталь или сталь/композит) или формирования заявки на поставку оптом, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: шарнирные подшипники

Принципиальным отличием шарнирных подшипников от подшипников качения является отсутствие тел качения (шариков или роликов). Движение происходит за счет скольжения сферических поверхностей колец относительно друг друга.

Материаловедение и пары трения

Выбор материала определяет грузоподъемность и необходимость смазки узла.

1. Тип «Сталь по стали» (Ш, ШЛ, ШС, GE..E/ES): Оба кольца изготовлены из высокоуглеродистой подшипниковой стали ШХ15 (100Cr6), закаленной и фосфатированной. На поверхностях скольжения наносится покрытие из дисульфида молибдена. Требуют периодической смазки. Предназначены для тяжелых знакопеременных нагрузок.
2. Тип «Сталь по бронзе»: Внутреннее кольцо стальное, наружное — бронзовое. Для средних нагрузок и скоростей.
3. Необслуживаемые (самосмазывающиеся): Пара трения «сталь / металлофторопласт» или «сталь / органоволокнит». Обозначаются суффиксами 2RS, 2RS2, UK. Наружное кольцо имеет вкладыш из антифрикционного материала (PTFE). Применяются там, где смазка невозможна или нежелательна, а также при однонаправленных нагрузках.

Конструктивные исполнения

• Радиальные (GE, ШС): Воспринимают преимущественно радиальные нагрузки. Допускают перекос до 15-20 градусов.
• Радиально-упорные (GAC, ШС..П): Для комбинированных нагрузок.
• Упорные (GX, ШС..У): Для осевых нагрузок.

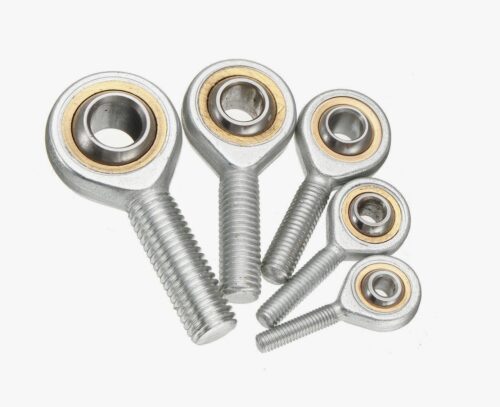

• Наконечники штоков (Rod Ends): Шарнирный подшипник, встроенный в головку с резьбовым хвостовиком (внутренняя или наружная резьба). Используются в рулевых тягах и пневмоцилиндрах.

Нормативные стандарты и параметры

Производство шарнирных подшипников регламентируется международным стандартом ISO 12240 и российским ГОСТ 3635-78.

Типоразмеры и серии

Маркировка включает тип подшипника, размерную серию и диаметр отверстия.

• Серия E (GE..ES): Стандартная метрическая серия.
• Серия G (GE..GS): Широкая серия с увеличенным углом перекоса.
• Серия C (GE..C): Компактная серия.

Техническое предупреждение: При выборе необслуживаемых подшипников (с парой трения сталь/PTFE) категорически запрещается их смазывать. Смазка может вступить в реакцию с полимерным вкладышем, вызвать его набухание, отслоение или налипание абразивных частиц, что приведет к заклиниванию узла. Смазывать нужно только подшипники типа «сталь по стали» через предусмотренные отверстия и канавки.

Сравнение типов шарнирных подшипников:

Сферы применения в промышленности

Шарнирные подшипники являются незаменимым элементом в узлах, где требуется передача усилий с возможностью перекоса:

• Гидравлика и пневматика: Проушины гидроцилиндров (крепление штока и задней крышки).
• Спецтехника: Узлы подвески карьерных самосвалов, сочленения рам экскаваторов и погрузчиков, гидроманипуляторы.
• Автомобилестроение: Рулевые тяги, стойки стабилизаторов, механизмы переключения передач.
• Авиастроение: Узлы управления закрылками, шасси (используются титановые и нержавеющие серии).
• Робототехника: Шарнирные соединения манипуляторов.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках подшипниковой продукции для машиностроительных заводов и ремонтных баз.
Условия работы:

• Ассортимент: В наличии на складе подшипники серий GE, GEG, GEEW, а также наконечники штоков (PHS, POS, SA, SI) с левой и правой резьбой. Бренды: SKF, ISB, IKO, Craft и отечественные аналоги (ГПЗ).
• Ценообразование: Цена зависит от типа пары трения, бренда и объема закупки. Чтобы рассчитать стоимость заявки, отправьте спецификацию. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями до терминала или адреса получателя.
• Гарантия: Гарантируем соответствие геометрических параметров и материалов стандартам ISO/ГОСТ.

FAQ: Часто задаваемые вопросы

1. Что означают буквы ES и 2RS в маркировке GE 50 ES-2RS?

• ES: Обозначает пару трения «сталь по стали», наличие канавки и отверстий для смазки на наружном кольце, а также то, что наружное кольцо имеет один разлом для монтажа внутреннего кольца.
• 2RS: Наличие защитных уплотнений (манжет) с двух сторон, предотвращающих попадание грязи и вытекание смазки.

2. Как часто нужно смазывать шарнирный подшипник «сталь-сталь»?
Первичное смазывание производится при монтаже. Периодичность повторной смазки зависит от условий работы (нагрузки, частоты качания, среды). В тяжелых условиях (спецтехника в грязи) смазка может требоваться ежедневно или еженедельно. Важно добиться полного обновления смазки в узле (выхода старой смазки через зазоры).

3. Можно ли восстановить люфт в шарнирном подшипнике?
Нет, шарнирные подшипники являются неремонтопригодными. При появлении люфта сверх допустимого (обычно 0.1-0.2 мм) подшипник подлежит замене. Попытки «поджать» наружное кольцо или восстановить слой скольжения неэффективны и опасны.

4. В чем разница между наконечниками POS и PHS?
Это обозначения шарнирных головок (Rod Ends) с наружной и внутренней резьбой соответственно.

• POS (SA): Наконечник с «папой» (наружная резьба на хвостовике).
• PHS (SI): Наконечник с «мамой» (внутренняя резьба в хвостовике).
  Также важно обращать внимание на направление резьбы (правая или левая).

5. Как определить износ подшипника?
Основные признаки: появление стука в узле при перемене направления нагрузки, видимый люфт при качании монтировкой, скрип или скрежет при работе (признак сухого трения или разрушения). При осмотре демонтированного подшипника на поверхности скольжения не должно быть задиров, коррозии или отслоения покрытия.
