Пневмозаглушки

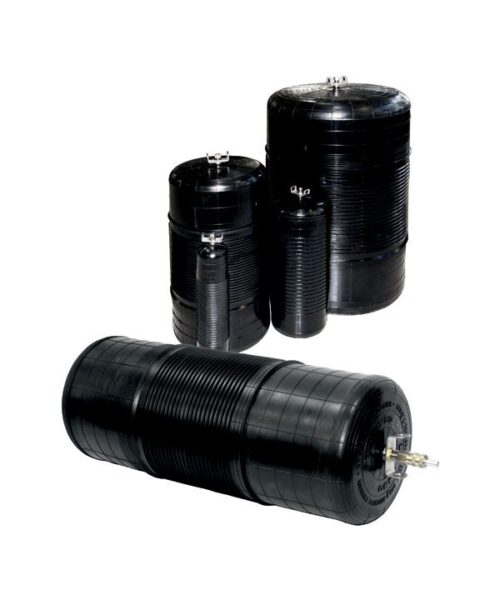

Пневмозаглушки — это специализированные герметизирующие устройства, предназначенные для временного или постоянного перекрытия внутренней полости трубопроводов, коллекторов и технологических отверстий различного сечения. Основное функциональное назначение изделий заключается в блокировке потока жидкости или газа, обеспечении безопасности при проведении ремонтно-восстановительных работ, а также при опрессовке и диагностике инженерных сетей. Устройства функционируют за счет подачи сжатого воздуха во внутреннюю камеру, что приводит к расширению эластичной оболочки и ее плотному прилеганию к стенкам трубы.

Данный тип оборудования востребован в жилищно-коммунальном хозяйстве, нефтегазовой отрасли и на промышленных предприятиях, использующих разветвленные системы трубопроводов. Изделия позволяют локализовать аварийный участок без остановки всей системы, обеспечивая герметичность при воздействии противодавления среды. Для получения технической спецификации, уточнения совместимости с агрессивными средами или заказа продукции доступна консультация: nsk@rti-land.ru или +7 (800) 302-31-42.

Конструктивные особенности и производство пневмозаглушек

Технология изготовления пневматических заглушек (ПЗУ) базируется на методе послойной сборки и вулканизации в автоклавах или пресс-формах. Конструкция представляет собой многослойную оболочку. Внутренний слой обеспечивает герметичность камеры, силовой каркас (корд) воспринимает механические нагрузки от давления воздуха, а внешний слой защищает изделие от абразивного износа и воздействия рабочей среды трубопровода. Армирование выполняется с использованием синтетических тканей (полиамид, кевлар) или металлокорда для моделей сверхвысокого давления.

Применяемые материалы и их свойства

Выбор эластомера для производства оболочки определяется условиями эксплуатации. В зависимости от типа перекрываемой среды используются различные марки резиновых смесей, соответствующие техническим условиям (ТУ) производителя.

• Изопреновые и натуральные каучуки (NR/IR). Используются для общепромышленных заглушек, работающих с водой и неагрессивными стоками. Обладают высокой эластичностью и стойкостью к разрыву.
• Бутадиен-нитрильный каучук (NBR). Применяется для работы в среде нефтепродуктов, масел, бензина. Материал устойчив к алифатическим углеводородам.
• Этилен-пропиленовый каучук (EPDM). Необходим при контакте с горячей водой, паром, слабыми кислотами и щелочами. Сохраняет свойства при температурах до +130°С.
• Хлоропреновый каучук (CR/Neoprene). Отличается высокой озоностойкостью и сопротивляемостью к старению, применяется в заглушках, эксплуатируемых на открытом воздухе.

Технические параметры и классификация

Пневмозаглушки классифицируются по допустимому внутреннему давлению и коэффициенту расширения. Различают изделия одинарного размера (для труб конкретного диаметра) и мультиразмерные, способные перекрывать диапазон диаметров (например, 200–400 мм). Рабочее давление воздуха внутри оболочки обычно варьируется от 0,15 до 0,6 МПа, в то время как удерживаемое противодавление среды составляет от 0,05 до 0,1 МПа для стандартных моделей и выше для усиленных.

Критически важно соблюдать баланс между давлением накачки и допустимым противодавлением. Превышение противодавления в трубопроводе может преодолеть силу трения между оболочкой и стенкой трубы, что приведет к выталкиванию заглушки (снаряду). При расчетах необходимо учитывать площадь сечения трубы и коэффициент трения материала оболочки.

Сферы применения в промышленных системах

Благодаря способности принимать форму трубопровода (включая овальность и незначительные неровности), пневмозаглушки интегрируются в регламентные работы различных отраслей. Основные направления использования включают:

• Водоканалы и ЖКХ. Временное перекрытие канализационных коллекторов и ливневых стоков для чистки или ремонта.
• Нефтегазовый комплекс. Герметизация участков нефтепроводов при проведении сварочных работ (исключение попадания паров газа в зону сварки).
• Строительство. Проведение гидравлических испытаний (опрессовки) новых трубопроводных систем на герметичность согласно СНиП.
• Вентиляция и газоочистка. Перекрытие воздуховодов для обслуживания фильтрующих установок.

Компания «Резиномир» осуществляет поставки резинотехнических изделий в регионе Новосибирск. Мы предлагаем купить продукцию оптом для крупных промышленных объектов, а также работаем с мелкооптовыми заказами. Взаимодействие ведется как с юридическими лицами (с выделением НДС), так и с физическими лицами.

Если требуемый типоразмер отсутствует в каталоге, возможно производство изделий под заказ по индивидуальным чертежам или Техническим Условиям заказчика. Предусмотрена отгрузка товара со склада после подтверждения заявки. Чтобы рассчитать стоимость нестандартных изделий или получить актуальный прайс-лист, необходимо отправить запрос в коммерческий отдел. На все товары распространяется гарантия при соблюдении правил эксплуатации. Оплата производится безналичным переводом или иными согласованными способами.

FAQ: Часто задаваемые вопросы

Как правильно подобрать размер пневмозаглушки?
Выбор осуществляется на основании внутреннего диаметра трубы. Необходимо, чтобы внутренний диаметр трубопровода попадал в рабочий диапазон расширения заглушки. Например, для трубы диаметром 300 мм подойдет мультиразмерная заглушка с диапазоном 200–400 мм. Использование заглушки на пределе ее расширения снижает контактную площадь и надежность фиксации.

Какое оборудование необходимо для установки и накачки?
Для эксплуатации требуется источник сжатого воздуха (компрессор или баллон), воздушный шланг соответствующей длины, манометр для контроля давления внутри оболочки и редуктор. Некоторые модели оснащаются клапанами сброса избыточного давления для предотвращения разрыва оболочки.

Можно ли ремонтировать пневмозаглушку при повреждении?
Мелкие поверхностные повреждения внешнего слоя резины подлежат ремонту методом холодной вулканизации (наложение заплат). Однако, при повреждении силового корда или разгерметизации внутренней камеры эксплуатация изделия запрещена, так как это нарушает нормы безопасности.

Каков срок хранения резиновых заглушек?
При соблюдении условий хранения (температура от 0 до +25°С, отсутствие прямого солнечного света, исключение контакта с ГСМ и растворителями, отсутствие деформации) гарантийный срок хранения обычно составляет от 2 до 5 лет в зависимости от типа резины. Перед использованием после длительного хранения обязателен визуальный осмотр и контрольная накачка.
