Стропы канатные опрессовка 4СК
Отображение 1–20 из 145Цены: по возрастанию

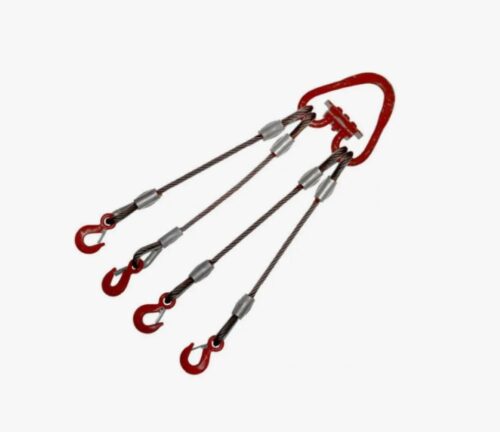

Стропы канатные опрессовка 4СК — четырёхветвевые грузовые стропы из стального каната, все концевые петли которых выполнены методом холодной опрессовки металлической гильзой без использования сварки.
Основное назначение четырёхветвевых канатных строп — обеспечение максимальной пространственной устойчивости груза при подъёме за счёт распределения нагрузки на четыре точки крепления и компенсации значительного смещения центра тяжести одновременно в двух плоскостях.
Стропы канатные опрессовка 4СК — конструкция и сферы применения
Конструкция четырёхветвевого стропа 4СК включает:
- четыре ветви стального каната (как правило равной длины)
- общую верхнюю петлю или коуш
- нижние петли/коуши на каждой ветви
- опрессовочные гильзы на всех концах
Типичные области применения
- подъём и монтаж крупногабаритных корпусных деталей тяжёлого оборудования
- перемещение узлов энергетического и турбинного оборудования
- погрузочно-разгрузочные операции с крупнотоннажными металлоконструкциями сложной формы
- работы с грузами, имеющими четыре штатные точки строповки (траверсы, рамы, фундаменты)
- крупноузловое строительство и реконструкция в тяжёлом машиностроении и металлургии
Технические характеристики строп 4СК с опрессовкой
| Параметр | Диапазон значений | Примечание |
|---|---|---|
| Номинальная грузоподъёмность, т | 2,0 – 20,0 | при угле между ветвями ≤90° |
| Диаметр каната, мм | 9,1 – 32,0 | чаще всего применяются 13,5–28,0 мм |
| Длина ветвей (L), м | 1,0 – 16,0 | наиболее востребованный диапазон 2,5–8,0 м |
| Максимальный угол между ветвями | до 120° | при 120° грузоподъёмность ≈ 58–62 % от номинала при 0° |
| Коэффициент запаса прочности | ≥5,0–6,0 | в зависимости от применяемого стандарта |
| Рабочая температура | –40 °С … +100 °С | без защиты; до +200…+250 °С с термостойкой оплеткой |
| Типы каната | 6×19+ОС, 6×36+ОС, 6×36 WS | ГОСТ 2688, 3066, 3069, 3081, 3083, 3089 |
| Материал опрессовочной гильзы | алюминиевый сплав АД1, АМг, сталь | алюминий — преобладающий вариант |
Нормативная база
Изготовление и эксплуатация четырёхветвевых стропов 4СК регулируются:
- ГОСТ 25573-82 «Стропы грузовые канатные. Технические условия»
- ГОСТ 31209-2003 «Стропы канатные. Общие технические условия»
- РД 10-231-98 (в части, не противоречащей современным ФНП)
- Федеральные нормы и правила в области промышленной безопасности
При подъёме груза на четырёхветвевом стропе крайне важно добиться равномерного натяжения всех четырёх ветвей. Разница в длине даже на 30–50 мм может привести к перегрузке двух ветвей на 60–120 % относительно расчётной нагрузки.
Практические рекомендации по подбору
- Определить массу груза и количество точек строповки
- Уточнить ожидаемый угол между ветвями в рабочем положении
- Выбрать номинальную грузоподъёмность с запасом 20–30 % по таблице
- Оценить условия эксплуатации (температура, наличие абразива, химическая агрессивность)
- При необходимости предусмотреть защитные элементы (рукава, чехлы, термостойкие вставки)
Условия работы компании «РезиноМир»
Компания «РезиноМир» осуществляет поставки исключительно юридическим лицам и индивидуальным предпринимателям, применяет безналичную форму оплаты. В Новосибирске и ближайших регионах обеспечивается оперативная отгрузка со склада. По вопросам подбора, изготовления строп 4СК под заказ по чертежам и техническим заданиям, расчёта стоимости можно обращаться по телефону +7 (800) 302-31-42 или на электронную почту nsk@rti-land.ru.
Часто задаваемые вопросы
Можно ли изготовить 4СК со значительно отличающимися длинами ветвей?
Да, такие исполнения называют ступенчатыми. Максимальная разница длин ветвей обычно ограничивается соотношением 1:3–1:4. Применяются при подъёме грузов со сложным пространственным расположением центра тяжести.
Какой минимальный радиус огибания крюка/траверсы допускается?
Не менее 2,5–3 диаметров каната согласно большинству актуальных инструкций. При радиусе менее 2 диаметров происходит интенсивное смятие прядей и значительное сокращение ресурса.
Влияет ли материал гильзы на разрывную нагрузку стропа?
При соблюдении технологии опрессовки влияние на разрывную нагрузку минимально (1–3 %). Основные различия заключаются в массе, коррозионной стойкости и устойчивости к локальным механическим повреждениям.
Как часто проводится обязательное освидетельствование четырёхветвевых строп?
Согласно ФНП — не реже одного раза в 10 дней при интенсивной эксплуатации и не реже одного раза в месяц при умеренной. Перед каждой сменой обязателен визуальный осмотр ответственным лицом.
Возможно ли применение 4СК при температурах ниже –40 °С?
Стандартное исполнение рассчитано до –40 °С. При более низких температурах рекомендуется специальное исполнение каната с повышенным содержанием цинка и низкотемпературной смазкой либо использование синтетических (полиэстеровых) стропов.
