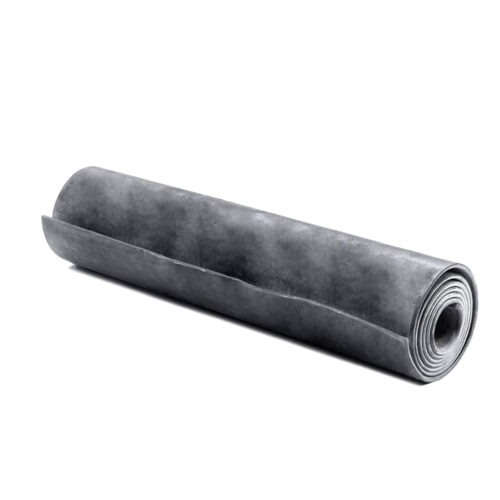

Пластина трансформаторная

Пластина трансформаторная представляет собой специализированный уплотнительный материал, изготовленный из вулканизированной резины, предназначенный для герметизации неподвижных соединений в силовых масляных трансформаторах, реакторах, масляных выключателях и другом высоковольтном электротехническом оборудовании. Критическая функция данных изделий заключается в предотвращении утечек диэлектрической жидкости (трансформаторного масла) и защите внутренней среды оборудования от попадания атмосферной влаги и пыли, которые могут снизить пробивное напряжение изоляции.

Материал отличается специфической химической стойкостью, разработанной для длительного контакта с разогретым маслом без деструкции и, что наиболее важно, без выделения в масло активных веществ (например, серы), способных ухудшить его диэлектрические свойства или вызвать коррозию медных контактов. Для получения технической консультации или уточнения наличия номиналов можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Производство и стандарты ГОСТ 12855-77

Изготовление трансформаторной резины в Российской Федерации строго регламентируется государственным стандартом ГОСТ 12855-77. Технология производства базируется на методе вулканизации резиновых смесей на основе латексов и каучуков, содержащих специальные наполнители, обеспечивающие маслостойкость и термостабильность.

В зависимости от технологии формования, пластина трансформаторная выпускается в трех основных видах:

1. Лист (пластина): Квадратные или прямоугольные изделия, изготовленные методом формовой вулканизации в прессах. Толщина варьируется от 2 до 40 мм.
2. Рулон: Изделия, полученные методом непрерывной вулканизации (каландрирование). Длина рулона может достигать нескольких метров, толщина — от 1 до 12 мм.
3. Полоса: Нарезанные заготовки определенной ширины (от 10 до 400 мм) и длины (до 20 м), готовые к монтажу на прямоугольные фланцы баков.
4. Шнур: Профильные изделия круглого или прямоугольного сечения для уплотнения пазов.

Классификация и типы резины

Согласно ГОСТ 12855-77, материал классифицируется на два типа в зависимости от условий эксплуатации и климатического исполнения. Выбор типа определяет температурный диапазон работоспособности изделия.

• Тип УМ (Универсальная Маслостойкая): Предназначена для работы в среде трансформаторного масла.
• Тип ОМ (ОзоноМорозостойкая): Предназначена для работы в среде масла и атмосферного воздуха с повышенным содержанием озона.

Таблица сравнительных характеристик типов:

Технические особенности и применение

Ключевым параметром качества трансформаторной резины является отсутствие влияния на диэлектрические свойства масла. В отличие от стандартных маслобензостойких резин (МБС по ГОСТ 7338-90), трансформаторные компаунды имеют сбалансированную рецептуру вулканизирующей группы.

ВАЖНО: Категорически запрещается заменять трансформаторную резину (ГОСТ 12855-77) на обычную техпластину МБС (ГОСТ 7338-90). Резина МБС содержит свободную серу и другие компоненты, которые при контакте с горячим маслом вымываются и вступают в реакцию с медью обмоток и контактов. Это приводит к образованию сульфида меди, загрязнению масла, снижению его изоляционных свойств и, как следствие, к электрическому пробою и аварии трансформатора.

Сферы применения материала охватывают весь спектр энергетического оборудования:

• Уплотнение фланцевых разъемов баков силовых трансформаторов.
• Герметизация вводов изоляторов (ВН и НН).
• Ремонт маслонаполненных выключателей и переключателей (РПН).
• Изоляция крышек конденсаторных установок.

В процессе эксплуатации резина подвергается воздействию сжимающих нагрузок. Допустимая остаточная деформация сжатия (при 20% сжатии в горячем масле) не должна превышать установленных ГОСТом значений, что гарантирует сохранение герметичности на протяжении межремонтного интервала (обычно не менее 5-10 лет).

Условия сотрудничества

Компания «Резиномир» специализируется на поставках комплектующих для ремонта и производства электротехнического оборудования. Мы предлагаем сертифицированную продукцию, прошедшую испытания на совместимость с трансформаторными маслами.

Условия работы с нашей компанией:

• Аудитория: Сотрудничество с юридическими лицами (энергосетевые компании, ремонтные заводы, промышленные предприятия) и ИП.
• Спецзаказы: Возможность производства полос и листов нестандартного раскроя под заказ по спецификации клиента.
• Ценообразование: Чтобы рассчитать стоимость заявки или получить актуальный прайс-лист, обратитесь в отдел продаж. Цены формируются с учетом объема (оптом или в розницу) и типа резины (УМ/ОМ).
• Поставка: Осуществляется отгрузка со склада в Новосибирске с организацией доставки.
• Документация: Каждая партия сопровождается паспортом качества.
• Оплата: Безналичный расчет.
• Гарантия: Предоставляется гарантия на соответствие материала требованиям ГОСТ 12855-77 при соблюдении правил хранения и монтажа.

FAQ (Часто задаваемые вопросы)

Чем отличается полоса от листа?
С технической точки зрения материал идентичен. Лист (пластина) поставляется в виде квадратов (например, 700х700 мм) или рулонов шириной до 1000 мм. Полоса — это нарезанное на заводе изделие заданной ширины (например, 40, 50, 100 мм), готовое к укладке на фланец. Использование готовых полос сокращает трудозатраты на раскрой и уменьшает количество отходов.

Как долго может храниться трансформаторная резина?
Гарантийный срок хранения изделий типов УМ и ОМ составляет 3 года со дня изготовления. Хранение должно осуществляться в закрытых помещениях при температуре от 0 до +25°С, вдали от горюче-смазочных материалов и источников озона. По истечении срока материал подлежит проверке на твердость и эластичность перед использованием.

Как правильно стыковать уплотнение на фланце?
Стыковка полос производится методом «на ус» (срез под углом) с последующим склеиванием специальным маслостойким клеем (например, 88-НП или аналогичным). Место стыка не должно находиться в зоне болтового отверстия. При затяжке болтов необходимо обеспечить равномерное сжатие прокладки на 20-30% от исходной толщины.

Почему резина черная?
Черный цвет обусловлен наличием в составе резиновой смеси технического углерода (сажи), который выполняет функцию усиливающего наполнителя, повышая прочность, износостойкость и стойкость резины к тепловому старению.

Можно ли использовать тип УМ на улице?
Тип УМ (Универсальная Маслостойкая) предназначен для работы внутри среды масла. Если уплотнение имеет контакт с атмосферным воздухом и солнечным светом (наружная часть фланца), рекомендуется использовать тип ОМ (Озономорозостойкая), так как УМ может со временем растрескиваться под воздействием озона и ультрафиолета. Однако в большинстве закрытых фланцевых соединений тип УМ работает корректно.
