Кольца и втулки МУВП

Упругие элементы МУВП (втулки и кольца) являются ключевыми компонентами муфт упругих втулочно-пальцевых, предназначенных для соединения соосных валов при передаче крутящего момента. Основное функциональное назначение данных резинотехнических изделий — компенсация незначительных осевых, радиальных и угловых смещений валов, гашение динамических нагрузок и крутильных колебаний, возникающих при пуске и работе привода. Изделия предотвращают жесткий удар при передаче вращения от электродвигателя к исполнительному механизму (насосу, редуктору, вентилятору), защищая подшипниковые узлы от преждевременного разрушения.

Для получения технической консультации по подбору типоразмера (К1-К7), уточнения наличия на складе в Новосибирске или формирования заявки на поставку оптом, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: кольца и втулки МУВП

Изделия изготавливаются методом вулканизации в пресс-формах из маслобензостойких резиновых смесей. Конструктивно элементы представляют собой тела вращения с центральным отверстием для монтажа на металлические пальцы муфты.

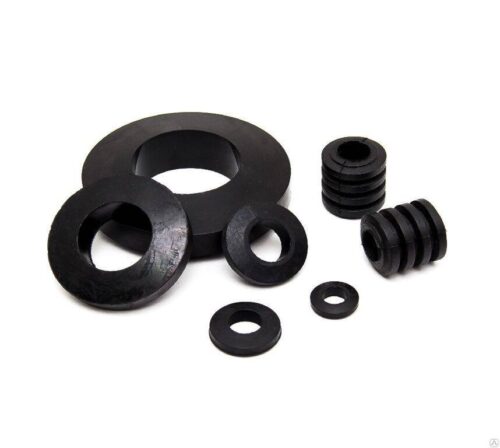

Различия между кольцами и втулками

• Кольца МУВП: Имеют трапециевидное сечение (в разрезе). На один палец муфты надевается комплект из нескольких колец (обычно 3-6 штук). Это классическое решение, позволяющее набирать необходимую высоту упругого элемента.
• Втулки МУВП: Представляют собой монолитное изделие, заменяющее собой набор колец. Втулка имеет внешнюю гофрированную поверхность («бочонки»), количество которых соответствует количеству заменяемых колец. Использование втулок упрощает монтаж и повышает надежность узла, так как исключается смещение отдельных колец относительно друг друга.

Материаловедение и свойства

Для производства используется резина на основе бутадиен-нитрильного каучука (NBR) средней твердости.

• Твердость: 60–75 единиц по Шору А.
• Температурный диапазон: От -45°С до +70°С.
• Устойчивость: Материал стоек к воздействию индустриальных масел, смазок, дизельного топлива и воды. Не разрушается при кратковременном нагреве от трения.

Нормативные стандарты и типоразмеры

Производство и геометрические параметры упругих элементов регламентируются межгосударственным стандартом ГОСТ 21424-93 («Муфты упругие втулочно-пальцевые») и техническими условиями ТУ 2500-376-00152106-94.

Классификация размеров (К1 — К7)

Размерный ряд колец и втулок унифицирован и обозначается индексом «К» с цифрой, указывающей на типоразмер пальца.

• К1: Размеры $19\times 10\times 2.5\times 5$ мм (D x d x b x h).
• К2: Размеры $27\times 14\times 3.5\times 7$ мм.
• К3: Размеры $35\times 18\times 4.5\times 9$ мм.
• К4: Размеры $45\times 24\times 6\times 11$ мм.
• К5: Размеры $56\times 30\times 7.5\times 14$ мм.
• К6, К7: Для крупных промышленных муфт.

Маркировка втулки содержит указание на заменяемый набор колец. Например, втулка МУВП 1-25/5 заменяет 4 кольца размера К3 (пример условный, точное соответствие смотрится по таблице размеров).

Техническое предупреждение: При замене изношенных упругих элементов необходимо менять полный комплект на всех пальцах муфты одновременно. Частичная замена (только на одном пальце или замена части колец) приведет к дисбалансу муфты, повышенной вибрации и быстрому разрушению новых элементов из-за неравномерного распределения нагрузки. Перед монтажом рекомендуется очистить пальцы от ржавчины и смазать их мыльным раствором (не маслом!) для облегчения посадки.

Сравнение типов упругих элементов:

Сферы применения в промышленности

Муфты с упругими элементами МУВП являются самым распространенным типом соединительных муфт в общепромышленном оборудовании:

• Насосные станции: Соединение вала электродвигателя с валом центробежного насоса.
• Вентиляция и дымоудаление: Приводы промышленных вентиляторов, дымососов.
• Подъемно-транспортное оборудование: Редукторы кранов, лебедок, конвейерных лент.
• Компрессорные установки: Передача момента на поршневые и винтовые компрессоры.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках комплектующих для ремонта промышленного оборудования.
Условия работы:

• Ассортимент: Поддерживаем постоянный складской запас колец МУВП всех типоразмеров (К1-К7) и популярных размеров втулок.
• Материалы: Предлагаем изделия из стандартной резины МБС, а также износостойкие аналоги из полиуретана (срок службы в 3-5 раз выше).
• Ценообразование: Цена зависит от типоразмера и объема партии. Чтобы рассчитать стоимость комплекта на муфту, укажите диаметр пальца и количество пальцев. Продажа осуществляется оптом (упаковками) и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отгружается со склада в Новосибирске. Организуем доставку транспортными компаниями по всей России.
• Гарантия: Гарантируем соответствие размеров требованиям ГОСТ 21424-93.

FAQ: Часто задаваемые вопросы

1. Что лучше: кольца или втулки?
Функционально они идентичны. Втулки (монолитные) удобнее в монтаже, так как надеваются на палец одним движением, и надежнее в эксплуатации (не рассыпаются). Кольца позволяют точнее подобрать высоту набора, если длина пальца нестандартная. Современная тенденция — переход на втулки.

2. Как подобрать размер кольца без маркировки?
Необходимо замерить штангенциркулем диаметр металлического пальца муфты (DпальцаDпальца​) и диаметр отверстия в полумуфте (DотверстияDотверстия​).

• Внутренний диаметр кольца ($d$) должен быть равен диаметру пальца (посадка с натягом).
• Наружный диаметр кольца ($D$) должен соответствовать диаметру отверстия в полумуфте.

3. Можно ли заменить резиновые втулки на полиуретановые?
Да, такая замена крайне эффективна. Полиуретан обладает значительно большей износостойкостью и прочностью на разрыв. Полиуретановые втулки служат в несколько раз дольше, реже требуют замены и выдерживают большие нагрузки. Единственный нюанс — они чуть жестче резины, что нужно учитывать для высокоточных приводов.

4. Сколько колец нужно на один палец?
Количество колец зависит от длины рабочей части пальца. Обычно устанавливается от 3 до 6 колец. Высота набора должна быть такой, чтобы кольца полностью заполняли пространство внутри отверстия полумуфты, но не выступали за ее пределы и не зажимались «намертво» гайкой (должен оставаться зазор для деформации).

5. Почему кольца быстро разрушаются?
Основные причины быстрого износа:

1. Несоосность валов: Превышение допустимых отклонений (радиального или углового смещения) приводит к циклическому перегрузу резины.
2. Абразив: Попадание песка, грязи или металлической стружки в зону трения.
3. Старение резины: Использование просроченных изделий («задубевших») или воздействие высокой температуры.
