Соединения Ёлочка Латунь
Показаны все результаты (7)Цены: по возрастанию
Соединения типа «ёлочка» из латуни представляют собой категорию фитингов (штуцеров), предназначенных для стыковки гибких рукавов, шлангов и трубок с жесткими магистралями, агрегатами или резервуарами. Конструктивно изделие состоит из двух функциональных зон: резьбовой части (наружной или внутренней) для монтажа в ответный узел и шланговой надставки с характерным ребристым профилем («ерш»), обеспечивающим удержание мягкого трубопровода. Латунные модификации востребованы в системах, где требуется сочетание коррозионной стойкости, искробезопасности и механической прочности.
Функциональное назначение фитингов заключается в создании герметичных разборных или неразборных узлов в гидравлических и пневматических цепях. Эксплуатация допускается в средах, инертных к сплавам меди: вода, воздух, технические масла, антифризы, некоторые газы. Для получения технической консультации по совместимости сплавов или спецификациям можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.
Технические характеристики и производство соединения Ёлочка Латунь
Изготовление латунных штуцеров осуществляется методом токарной обработки (точения) из калиброванного шестигранного прутка или методом горячей объемной штамповки с последующей нарезкой резьбы. Технология точения обеспечивает высокий класс точности геометрических параметров и низкую шероховатость уплотнительных поверхностей. В качестве сырья используются латунные сплавы марок ЛС59-1 (свинцовая латунь) или Л63 согласно ГОСТ 15527-2004. Добавление свинца в сплав ЛС59-1 улучшает обрабатываемость материала резанием, позволяя получать чистую резьбу без задиров.
Соединения Ёлочка Латунь характеризуются следующими физико-механическими свойствами:
- Рабочее давление: до 1,6–2,5 МПа (в зависимости от диаметра и толщины стенки).
- Температурный диапазон: от -60°С до +200°С (ограничивается термостойкостью уплотнительных материалов и самого шланга).
- Тип резьбы: Трубная цилиндрическая (G) по ГОСТ 6357-81, метрическая (M) по ГОСТ 24705-2004 или коническая (R/NPT) для создания герметичности без дополнительных уплотнителей в резьбе.
Ниже приведена таблица сравнения свойств материалов, применяемых для изготовления штуцеров данного типа:
| Материал | Коррозионная стойкость (вода/воздух) | Магнитные свойства | Искрообразование | Удельная прочность |
|---|---|---|---|---|
| Латунь (ЛС59-1) | Высокая | Немагнитный | Искробезопасный | Средняя |
| Углеродистая сталь (Ст20) | Низкая (требует покрытия) | Магнитный | Искроопасный | Высокая |
| Нержавеющая сталь (12Х18Н10Т) | Высокая (в т.ч. кислоты) | Немагнитный (аустенит) | Искроопасный | Высокая |
Важно: При монтаже шланга на штуцер типа «ёлочка» необходимо учитывать допуск на натяг. Наружный диаметр выступов фитинга должен превышать внутренний диаметр рукава на 1–2 мм для обеспечения первичной герметичности. Фиксация соединения осуществляется исключительно силовыми или червячными хомутами. Использование проволочных скруток на промышленных объектах запрещено нормами техники безопасности.
Конструкция и классификация
Геометрия изделия определяется количеством и формой насечек на шланговой части. Профиль «ёлочка» (barb) имеет наклон в сторону резьбы, что препятствует самопроизвольному стягиванию шланга под давлением. Соединения Ёлочка Латунь классифицируются по типу присоединения:
- С наружной резьбой (НР). Вкручиваются в муфты, краны, корпуса оборудования.
- С внутренней резьбой (ВР). Накручиваются на патрубки или трубы.

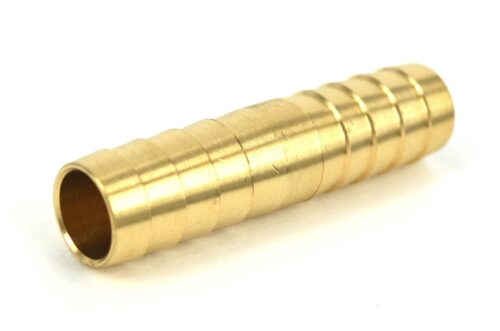

- Двусторонние (ремонтные). Имеют профиль «ёлочка» с обеих сторон для сращивания двух отрезков шланга.
Размерный ряд привязан к условному проходу (DN) и дюймовой системе резьб: от 1/8″ (6 мм) до 2″ (50 мм) и более.
Сферы применения латунных фитингов
Благодаря свойствам материала, изделия находят применение в широком спектре отраслей. Латунь не подвержена коррозии в условиях повышенной влажности, что делает ее приоритетным выбором для водопроводных систем. Отсутствие магнитных свойств и искробезопасность позволяют использовать соединения Ёлочка Латунь во взрывоопасных зонах и приборостроении.
Основные направления эксплуатации:
- Пневматические линии: подключение компрессоров, пневмоинструмента, систем подготовки воздуха.
- Системы охлаждения: циркуляция охлаждающих жидкостей в пресс-формах, сварочном оборудовании и станках (латунь хорошо проводит тепло и выдерживает перепады температур).
- Автомобилестроение и спецтехника: топливные магистрали, системы подачи смазки.
- Пищевая промышленность: транспортировка воды и нейтральных жидкостей (при наличии санитарного заключения на сплав).
- Бытовое и коммунальное хозяйство: системы полива, водоснабжение, газовое оборудование низкого давления.
Условия сотрудничества
Компания «Резиномир» осуществляет поставки латунных соединительных элементов для промышленных предприятий и частных заказчиков. Мы предлагаем купить продукцию оптом и мелкими партиями из наличия. Возможна комплектация сложных заказов, включающих фитинги, хомуты и рукава различных типов. Для нестандартных задач предусмотрено производство изделий под заказ по чертежам клиента или техническому заданию (ТУ), с возможностью выбора марки латуни.
Чтобы рассчитать стоимость партии или уточнить цены на конкретные типоразмеры, необходимо направить спецификацию менеджерам. Оплата производится по безналичному расчету (для юрлиц с НДС) или другими согласованными способами. Отгрузка товара сопровождается полным пакетом документов. По запросу предоставляется актуальный прайс-лист и сертификаты на металл. На всю продукцию распространяется гарантия при соблюдении эксплуатационных норм.
FAQ: Часто задаваемые вопросы
В чем преимущество латуни перед сталью для штуцеров?
Латунь обладает естественной устойчивостью к коррозии в водной и воздушной среде, не требуя дополнительного гальванического покрытия (как цинкование у стали). Также латунные фитинги легче монтируются и демонтируются, так как резьба не «прикипает» со временем так сильно, как стальная.
Нужно ли использовать уплотнитель на резьбе латунного штуцера?
Да, для цилиндрической резьбы (G) обязательно использование уплотнительных материалов: ФУМ-ленты, льна с пастой, анаэробных герметиков или уплотнительных колец (если предусмотрена площадка). Коническая резьба (R) может обеспечивать герметичность за счет смятия витков, но использование герметика также рекомендуется.
Как правильно подобрать диаметр штуцера под шланг?
Диаметр «ёлочки» указывается по внешнему размеру выступов. Он должен быть равен или быть незначительно больше (на 1-2 мм) внутреннего диаметра шланга. Например, для шланга с внутренним диаметром 10 мм подойдет штуцер 10 мм или 11 мм. Штуцер 9 мм потребует слишком сильной затяжки хомута, что ненадежно.
Можно ли использовать латунные соединения для питьевой воды?
Это зависит от марки латуни. Стандартная техническая латунь ЛС59-1 содержит свинец. Для питьевого водоснабжения рекомендуется использовать специальные «сантехнические» марки латуни с пониженным содержанием свинца или вымытым поверхностным слоем, соответствующие санитарным нормам.
Какое максимальное давление выдерживает соединение?
Само латунное тело штуцера выдерживает значительные нагрузки, однако слабым местом является соединение «шланг-штуцер». Для стандартных червячных хомутов предел обычно составляет 1,0–1,6 МПа. Для более высоких давлений требуются усиленные хомуты или опрессовка втулкой.
