Классификация подшипников: Качения и Скольжения

Представьте себе, что более 70% всей механической энергии, генерируемой человечеством, теряется впустую из-за трения. В этом каскаде неэффективности подшипник, этот, казалось бы, простой компонент, является краеугольным камнем, который либо позволяет нам покорять силы сопротивления, либо становится их безмолвным пленником. Выбор правильного подшипника — это не просто подбор детали из каталога; это фундаментальное инженерное решение, определяющее долговечность, производительность и, в конечном счете, экономическую целесообразность любой вращающейся или движущейся системы. Без глубокого понимания их классификации мы обречены на дорогостоящие ошибки, преждевременные отказы и упущенные возможности для инноваций. Именно поэтому умение различать два фундаментальных класса подшипников — качения и скольжения — является отправной точкой для любого инженера, стремящегося к созданию надежных и эффективных механизмов.

Подшипники, по своей сути, предназначены для уменьшения трения между движущимися частями, позволяя одной поверхности скользить или катиться относительно другой с минимальным сопротивлением и износом. Их ключевая роль заключается в поддержке нагрузок — будь то радиальные (действующие перпендикулярно оси вращения) или осевые (действующие вдоль оси вращения) — и обеспечении точного относительного движения. Неверный выбор типа подшипника, его размеров или материала может привести к катастрофическим последствиям, начиная от повышенного энергопотребления и заканчивая полным разрушением узла. Правильная классификация, основанная на принципах физики трения и механики материалов, позволяет инженеру предвидеть поведение системы в различных эксплуатационных условиях, будь то высокие скорости, экстремальные температуры или ударные нагрузки. Это понимание дает возможность не просто выбрать подшипник, а интегрировать его как оптимальное решение, обеспечивающее требуемую кинематику и долговечность.

Два основных семейства подшипников, которые охватывают подавляющее большинство применений, — это подшипники качения и подшипники скольжения. Первые, подшипники качения, используют тела качения (шарики или ролики) для минимизации трения. Принцип их работы основан на перекатывании этих тел между двумя кольцами, одно из которых закреплено на валу, а другое — на корпусе. Такая конструкция радикально снижает коэффициент трения по сравнению с прямым скольжением, делая подшипники качения идеальным выбором для высокоскоростных приложений и там, где требуется высокая точность позиционирования. Они способны эффективно воспринимать как радиальные, так и осевые нагрузки, при этом существуют специализированные конструкции для преимущественного восприятия одного из видов нагрузок.

В противоположность этому, подшипники скольжения, также известные как вкладыши или подшипники скольжения, работают на принципе прямого скольжения одной поверхности по другой. Вместо тел качения здесь используется смазочный слой, который может состоять из масла, пластичной смазки, или даже быть сформирован из самого материала вкладыша (например, самосмазывающиеся бронзовые втулки). Этот смазочный слой создает гипотетическую жидкостную пленку, которая полностью разделяет поверхности, что приводит к чрезвычайно низкому трению, сравнимому с трением качения, а иногда и превосходящему его в специфических условиях. Такие подшипники обладают исключительной несущей способностью при ударных и вибрационных нагрузках, а также способны работать в условиях сильного загрязнения, где тела качения быстро выйдут из строя.

Инженерное искусство заключается не в том, чтобы найти самую сложную деталь, а в том, чтобы выбрать простейшее решение, соответствующее всем требованиям.

Когда мы говорим о подшипниках скольжения, важно понимать, что они могут работать в трех режимах трения: сухое, граничное и жидкостное. В режиме сухого трения поверхности контактируют непосредственно, что приводит к высокому износу и трению; это, как правило, нежелательное состояние. Режим граничного трения подразумевает наличие тонкой смазочной пленки, которая еще не способна полностью разделить поверхности, и здесь трение и износ возрастают. Режим жидкостного трения — это идеальное состояние, когда между поверхностями существует сплошной слой смазки, предотвращающий прямой контакт и минимизирующий трение и износ до пренебрежимо малых значений. Для достижения этого режима критически важен правильный выбор смазочного материала, его вязкости и обеспечение постоянной подачи.

Подшипники качения, с другой стороны, имеют свои подтипы, каждый из которых оптимизирован для конкретных нагрузок и условий. Шариковые подшипники используют сферические тела качения и отлично подходят для высоких скоростей и умеренных нагрузок, как радиальных, так и осевых. Роликовые подшипники, использующие цилиндрические, конические, сферические или игольчатые ролики, способны выдерживать значительно более высокие радиальные нагрузки благодаря большей площади контакта. Конические роликовые подшипники особенно эффективны при комбинированных радиальных и осевых нагрузках, в то время как сферические роликовые подшипники способны компенсировать перекосы вала. Понимание различий в геометрии тел качения и их взаимодействия с дорожками качения является ключом к выбору наиболее подходящего типа подшипника для конкретной задачи, будь то в трансмиссии автомобиля, шпинделе станка или турбине электростанции.

Анатомия и Дихотомия Подшипников Качения

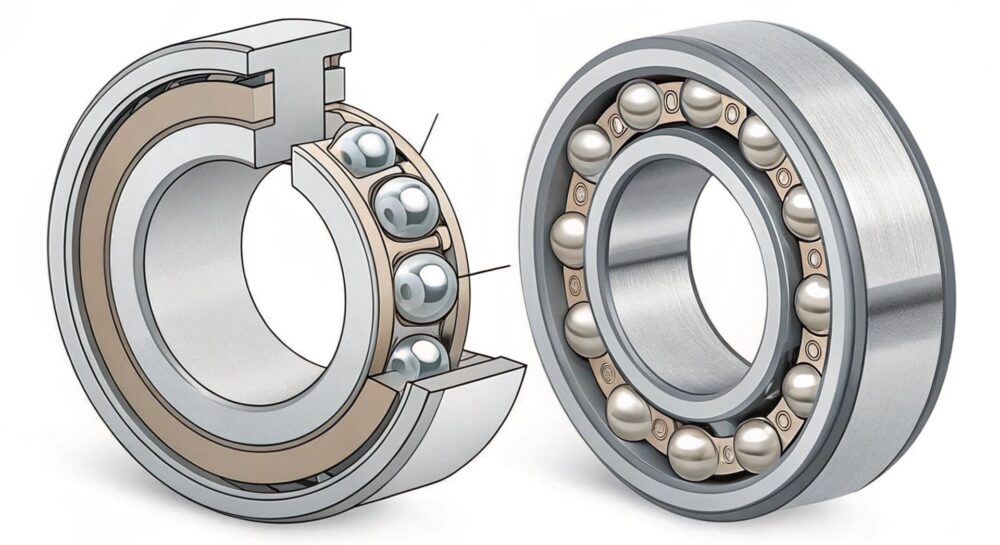

Прежде чем углубляться в конкретные типы и области применения, крайне важно понимать фундаментальные компоненты и принцип работы подшипников качения. В своей основе, каждый подшипник качения состоит из четырех ключевых элементов: внутреннего кольца, наружного кольца, тела качения (шариков или роликов) и сепаратора. Именно тела качения, расположенные между кольцами, минимизируют трение, позволяя одному кольцу вращаться относительно другого с минимальным сопротивлением. Сепаратор, в свою очередь, выполняет критически важную функцию – он удерживает тела качения на равном расстоянии друг от друга, предотвращая их соударение и обеспечивая равномерное распределение нагрузки. Этот принцип, основанный на преобразовании силы трения скольжения в силу трения качения, является краеугольным камнем эффективности подшипников этого типа.

Основное различие между шариковыми и роликовыми подшипниками заключается в геометрии их контактных поверхностей с кольцами, что напрямую влияет на их несущую способность и оптимальные условия эксплуатации. Шариковые подшипники характеризуются контактом по точке. Это означает, что нагрузка передается через небольшую площадь, фактически, точку контакта между сферическим телом качения и дорожкой качения на кольце. Такая геометрия обеспечивает низкое трение и высокую скорость вращения, что делает их идеальным выбором для приложений, где преобладают радиальные нагрузки и высокие обороты, но они менее эффективны при высоких ударных или радиальных нагрузках. Именно эта точечная природа контакта ограничивает максимальную нагрузку, которую может выдержать шариковый подшипник.

В противоположность этому, роликовые подшипники используют контакт по линии. Здесь тела качения имеют цилиндрическую, коническую, сферическую или игольчатую форму, и при приложении нагрузки они контактируют с дорожкой качения по всей своей длине, а не в одной точке. Эта увеличенная площадь контакта значительно повышает несущую способность подшипника, позволяя ему справляться с гораздо более высокими радиальными нагрузками и ударными воздействиями по сравнению с шариковыми подшипниками аналогичного размера. Физика этого явления кроется в распределении нагрузки по большей площади, что снижает пиковые напряжения в зоне контакта. Применение роликовых подшипников оправдано в тех случаях, когда требуется максимальная грузоподъемность, даже ценой некоторого ограничения по скорости вращения и чувствительности к перекосам.

Фундаментальный компромисс при выборе между шариковыми и роликовыми подшипниками заключается в балансе между высокой скоростью и низким трением (шариковые) против высокой грузоподъемности и устойчивости к ударным нагрузкам (роликовые).

Например, при проектировании высоконагруженной коробки передач, где важна максимальная передача крутящего момента и устойчивость к динамическим нагрузкам, мой опыт подсказывает выбор цилиндрических роликовых подшипников вместо радиальных шариковых подшипников. Хотя последние могут обеспечить более высокие скорости, коробки передач часто работают в условиях значительных радиальных нагрузок, особенно при пиковых моментах, и ударных воздействиях, которые могут привести к чрезмерному контактному напряжению (stress Hertzian) в шариках, потенциально вызывая их деформацию или усталостное разрушение. Цилиндрические ролики, благодаря своему линейному контакту, распределяют эту нагрузку по значительно большей площади, снижая давление в каждой точке контакта и, следовательно, повышая общую надежность и долговечность узла. Это является прямым следствием законов контактной механики, где напряжения в зоне контакта обратно пропорциональны площади этого контакта. Радиальные шариковые подшипники, напротив, лучше подходят для применений, где скорость вращения является доминирующим фактором, а нагрузки относительно постоянны и умеренны, такие как в электродвигателях или вентиляторах.

За гранью каталога: понимание подшипников скольжения

Классификация подшипников, как качения, так и скольжения, является краеугольным камнем при проектировании любого механизма. Хотя подшипники качения часто привлекают внимание своей кажущейся простотой, подшипники скольжения обладают уникальными свойствами, делающими их незаменимыми во многих критически важных приложениях. Я, как инженер с многолетним опытом, часто сталкивался с непростой задачей выбора оптимального подшипника, балансируя между стоимостью, габаритами и требуемым сроком службы.

Принцип работы подшипников скольжения основан на создании разделяющего слоя между контактирующими поверхностями. Вместо тел качения, как в подшипниках качения, здесь используется пара трения, где одна поверхность (втулка или вкладыш) остается неподвижной, а другая (вал) вращается, скользя по ней. Этот скользящий контакт может происходить в условиях гидродинамического, гидростатического или граничного трения, в зависимости от наличия и типа смазки. Гидродинамический режим, идеальный для подшипников скольжения, достигается при достаточно высокой скорости вращения и вязкости смазки, когда между поверхностями образуется клиновидный слой смазки под давлением, полностью разделяющий контактирующие элементы.

Существует несколько основных разновидностей подшипников скольжения. Неразъемные подшипники, представляющие собой цельную втулку, просты в изготовлении и монтаже, но их ремонт или замена могут быть затруднены. Разъемные подшипники, напротив, состоят из двух и более частей, что значительно упрощает их установку и обслуживание, особенно в случаях, когда вал невозможно снять. Биметаллические подшипники сочетают в себе прочность стальной основы с низким коэффициентом трения антифрикционного слоя (например, на основе бронзы или алюминиевого сплава), что делает их подходящими для нагруженных применений. Композитные подшипники, изготавливаемые из полимеров, металлокерамики или их комбинаций, предлагают легкий вес, высокую коррозионную стойкость и способность работать в условиях недостатка смазки или даже без нее.

Ключевую роль в работе подшипников скольжения играет смазка. Она не только снижает трение и износ, но и отводит тепло, предотвращает коррозию и выносит продукты износа. Тип смазочного материала (жидкое масло, пластичная смазка, твердая смазка) и его характеристики (вязкость, температура вспышки, противоизносные присадки) должны подбираться исходя из условий эксплуатации: температуры, скорости вращения, нагрузки и требуемой долговечности.

Преимущества подшипников скольжения включают их высокую грузоподъемность при низких скоростях вращения, устойчивость к ударным и вибрационным нагрузкам, низкую шумность и способность работать в условиях загрязненной среды (при наличии соответствующей системы смазки). Они также часто компактнее и дешевле своих аналогов с телами качения при сопоставимых нагрузках. Недостатки сводятся к повышенному трению при запуске и низких скоростях (особенно в режиме граничного трения), необходимости постоянного подвода смазки и потенциально более быстрому износу при неправильном выборе или эксплуатации. Эти качества делают подшипники скольжения идеальными для применения в коленчатых валах двигателей внутреннего сгорания, турбинах, насосах, редукторах, а также в крупногабаритном оборудовании, где важны надежность и долговечность.

Теперь перейдем к самому важному – расчету срока службы подшипников. В отличие от подшипников качения, где срок службы можно статистически предсказать с высокой точностью, для подшипников скольжения понятие «срок службы» носит более сложный и менее формализованный характер. Тем не менее, основополагающим концептом является динамическая грузоподъемность (C) и статическая грузоподъемность (C₀). Динамическая грузоподъемность (C) – это постоянная радиальная нагрузка, которую подшипник может выдержать в течение определенного статистически рассчитанного срока службы. Статическая грузоподъемность (C₀) – это максимальная нагрузка, которую подшипник может выдержать в неподвижном состоянии без необратимых деформаций.

Основной мерой надежности подшипников качения является L₁₀ life – расчетный срок службы, в течение которого 90% подшипников останутся работоспособными. Этот показатель рассчитывается на основе динамической грузоподъемности (C), приложенной нагрузки, скорости вращения и других факторов. Расчет L₁₀ life представляет собой комплексную задачу, учитывающую множество переменных. Формула для расчета L₁₀ life в миллионах оборотов выглядит следующим образом: L₁₀ = (C/P)^p, где P – эквивалентная динамическая нагрузка, а p – показатель степени (3 для радиальных подшипников и 10/3 для упорных).

Понимание того, что L₁₀ life является статистической оценкой, а не абсолютной гарантией, критически важно. Реальный срок службы может значительно отличаться.

Важно помнить, что значения динамической грузоподъемности (C) и статической грузоподъемности (C₀), указанные в каталогах производителей, являются отправной точкой. Для получения точных результатов необходимо применять различные корректировочные коэффициенты. Эти коэффициенты учитывают материал подшипника, тип смазки, рабочую температуру, наличие вибраций, чистоту рабочей среды и даже допуски на монтаж. Например, при работе при повышенных температурах или с неоптимальной смазкой, фактическая грузоподъемность подшипника снижается, и это необходимо компенсировать, либо выбирая подшипник с большим запасом, либо снижая нагрузку, либо улучшая условия эксплуатации. Игнорирование этих поправок может привести к преждевременному выходу подшипника из строя, что, в свою очередь, влечет за собой дорогостоящие простои и ремонт. Расчет L₁₀ life и применение корректировочных коэффициентов – это не просто формальность, а обязательная процедура, обеспечивающая надежность и долговечность вашего оборудования.

Сравнительный Анализ и Выбор: Подшипники Качения и Скольжения в Практике

В этом разделе мы углубимся в тонкости выбора между подшипниками качения и подшипниками скольжения, опираясь на практический опыт. Понимание их фундаментальных различий, сильных и слабых сторон является ключом к созданию надежных и долговечных механизмов.

• Подшипники качения: Благодаря конструкции с телами качения (шариками или роликами), минимизируют трение при вращении. Они идеальны для приложений, требующих высокой скорости, точности и низкого момента страгивания. Однако они более чувствительны к ударным нагрузкам и загрязнениям, а их срок службы может быть ограничен усталостью материала.
• Подшипники скольжения: Работают за счет образования смазочной пленки между поверхностями, обеспечивая высокую грузоподъемность, устойчивость к вибрациям и ударным нагрузкам, а также способность работать в экстремальных условиях. Их недостатками являются более высокое трение в состоянии покоя и при низких скоростях, а также повышенные требования к системе смазки.

Смазка: Жизненно Важный Компонент

Правильная смазка — краеугольный камень долговечности любого подшипника.

• Для подшипников качения: Чаще используются пластичные смазки из-за удобства применения и способности оставаться на месте. Важно учитывать:
• Температурный диапазон: Слишком высокая температура может привести к разжижению смазки, слишком низкая – к увеличению вязкости.
• Уплотнительные возможности: Смазка играет роль в предотвращении проникновения загрязнителей.
• Интервал технического обслуживания: Зависит от условий эксплуатации, скорости и температуры; в тяжелых условиях требуется более частая замена или пополнение.
• Для подшипников скольжения: Применяются жидкие смазки, которые обеспечивают отличное охлаждение и могут выдерживать более высокие скорости, формируя гидродинамический или гидростатический слой. Выбор смазки зависит от:
• Скорости применения.
• Температурного диапазона.

Монтаж: Точность Определяет Надежность

Неточность при монтаже подшипников может привести к их преждевременному выходу из строя.

• Для подшипников качения: Критически важны:
• Посадочный диаметр: Слишком тугая посадка на валу или в корпусе может вызвать деформацию; слишком свободная – проворачивание и фреттинг-коррозию.
• Предварительный натяг: Должен быть установлен для повышения жесткости и точности, но его избыток приводит к перегреву.
• Для подшипников скольжения: Требуется точное соблюдение зазоров. Недостаточный зазор может привести к «задирам» и заклиниванию, а чрезмерный – снизить несущую способность.

Общие требования для обоих типов:

• Строгое следование допускам производителя.
• Использование специализированных инструментов.
• Обеспечение соосности вала и корпуса, так как перекосы создают неравномерное распределение нагрузки и ускоряют износ.

Анализ Отказов: Ценный Опыт для Будущего

Анализ отказов – это источник информации для улучшения будущих конструкций.

• Для подшипников качения:
• Выкрашивание (усталостное разрушение): Происходит из-за длительного воздействия циклической нагрузки.
• Фреттинг-коррозия: Возникает из-за микроперемещений при недостаточной посадке или вибрации, вызывая окисление.
• Абразивный износ: Происходит из-за попадания твердых частиц (грязь, пыль), подчеркивая важность уплотнений.
• Для подшипников скольжения:
• Задиры или схватывание: Результат недостаточной смазки, чрезмерного давления или высоких температур.
• Эрозия: Может возникать в системах с циркуляцией смазки при наличии взвешенных частиц или высокой скорости потока.

Изучение характера повреждений, анализ остатков смазки и измерение геометрических параметров помогают определить причину отказа и внести коррективы.

Критерии Выбора

Выбор между подшипниками качения и подшипниками скольжения зависит от множества факторов:

• Нагрузка: Подшипники скольжения лучше переносят высокие радиальные и ударные нагрузки.
• Скорость: Подшипники качения превосходны при высоких скоростях вращения.
• Точность: Для высокоточных приложений с низкими моментами трения предпочтительнее подшипники качения.
• Стоимость: В простых приложениях подшипники скольжения могут быть дешевле, но их эксплуатационные расходы могут быть выше при высоких требованиях.
• Условия эксплуатации: Экстремальные температуры, загрязнения, вибрации — все это влияет на выбор.
• Вибрация и шум: Подшипники скольжения обычно работают тише и с меньшей вибрацией.

Примеры Типовых Инженерных Задач

• Подшипники качения: Применяются в ступицах колес автомобилей, шпинделях станков, электродвигателях, вентиляторах, маховиках – везде, где требуется минимизация трения при высокой скорости.
• Подшипники скольжения: Незаменимы в коленчатых валах двигателей внутреннего сгорания, турбинах, насосах, гидравлических системах, металлургическом оборудовании – там, где требуется высокая несущая способность и устойчивость к ударным нагрузкам.

Истинное мастерство инженера проявляется не только в выборе компонентов, но и в понимании того, как они взаимодействуют, и как их совместная работа обеспечивает надежность всей системы.

Часто Задаваемые Вопросы

• Вопрос: Какие подшипники лучше подходят для приложений с высокой ударной нагрузкой?
  Ответ: Для приложений с высокой ударной нагрузкой предпочтительнее подшипники скольжения, так как они способны лучше распределять нагрузку и поглощать удары.

• Вопрос: Влияет ли тип вала (например, закаленный или шлифованный) на выбор подшипника?
  Ответ: Да. Для подшипников качения требуется вал с точной обработкой посадочных поверхностей и соответствующей твердостью. Для подшипников скольжения вал должен иметь гладкую, износостойкую поверхность.

• Вопрос: Каковы основные причины отказа подшипников качения из-за неправильного монтажа?
  Ответ: Основные причины: неточный посадочный диаметр, перекос, недостаточный или избыточный предварительный натяг, а также загрязнение при монтаже.

• Вопрос: Можно ли использовать пластичную смазку в подшипниках скольжения?
  Ответ: В большинстве случаев пластичная смазка не рекомендуется для подшипников скольжения в режиме гидродинамического смазывания, так как она не обеспечивает необходимой текучести.

• Вопрос: Как вибрация влияет на срок службы подшипников?
  Ответ: Вибрация ускоряет износ обоих типов подшипников, вызывая фреттинг-коррозию, выкрашивание и нарушая формирование смазочной пленки.

Отказ от Ответственности

Данный материал подготовлен на основе теоретических знаний и практического опыта. Информация представлена в образовательных целях и не является исчерпывающей. Конкретные условия эксплуатации, требования к надежности и безопасности, а также спецификации производителей должны быть учтены при выборе и применении подшипников. Автор и издатель не несут ответственности за любые убытки, возникшие в результате использования информации, содержащейся в данном документе. Всегда следуйте рекомендациям производителей оборудования и подшипников.
