Металлическая защита для рукавов

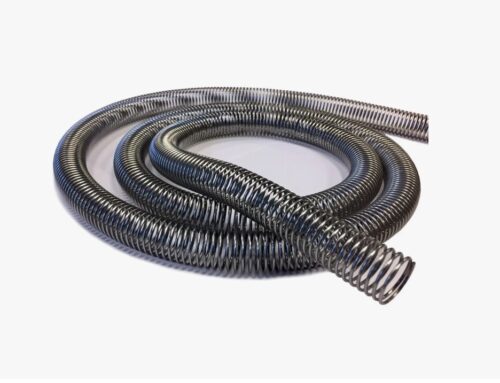

Металлическая защита для рукавов высокого давления (РВД) представляет собой специализированный внешний армирующий элемент, выполненный в виде пружины или плотной оплетки из стальной проволоки. Основное функциональное назначение изделия — предотвращение механических повреждений гидравлических магистралей вследствие ударов, сдавливания, трения о подвижные части механизмов или падения тяжелых предметов. Помимо защиты от внешних воздействий, стальная спираль выполняет функцию ограничителя радиуса изгиба, препятствуя образованию заломов (кинкинга) в местах соединения шланга с фитингом.

Использование металлических защитных оболочек регламентировано нормами безопасности в горнодобывающей, лесозаготовительной и строительной отраслях, где риск повреждения открытых участков гидросистемы максимально высок. Для получения технической консультации по совместимости диаметров, уточнения складских запасов или чтобы оформить заявку, следует обращаться в инженерный отдел по электронной почте nsk@rti-land.ru или по телефону +7 (800) 302-31-42.

Производство и конструкция металлической защиты

Изготовление защитных спиралей осуществляется методом холодной навивки на пружинонавивочных станках-автоматах. Технологический процесс подразумевает формирование геометрии изделия с заданным шагом витка и внутренним диаметром, обеспечивающим свободную посадку на рукав, но исключающим чрезмерный люфт.

Материалы и антикоррозийная обработка

В качестве сырья используется высокоуглеродистая пружинная сталь (например, марок 65Г, 70, Б-2 по ГОСТ 9389-75 или аналогов DIN 17223). Данный материал обладает высоким пределом упругости, что позволяет защите восстанавливать форму после кратковременных деформаций сжатия.

Для эксплуатации в агрессивных условиях внешней среды стальная проволока подвергается гальванической обработке. Нанесение слоя цинка (белое или желтое пассивирование) толщиной 6-12 мкм обеспечивает защиту от коррозии при контакте с влагой, дорожными реагентами и технологическими жидкостями. В особых случаях, например, для пищевой или химической промышленности, металлическая защита для рукавов может изготавливаться из нержавеющей стали марки AISI 304 или AISI 316.

Типы исполнения

Существует два основных вида конструкции:

1. Защитная пружина (плотная навивка): Витки проволоки прилегают друг к другу или имеют минимальный зазор. Обеспечивает максимальную защиту от истирания и точечных ударов.
2. Опорная спираль (разреженная навивка): Имеет увеличенный шаг витка. Основная задача — предотвращение перегиба рукава и удержание его формы.

Техническое предупреждение: Монтаж цельной металлической защиты на рукава высокого давления возможен только до этапа опрессовки фитингов. Надевание пружины на готовое изделие с установленной арматурой невозможно из-за несоответствия внутреннего диаметра спирали габаритам накидных гаек или ниппелей. Исключение составляют только специализированные разъемные системы, которые встречаются крайне редко.

Технические характеристики и применение

Эффективность защитного элемента зависит от правильного подбора соотношения диаметров проволоки и защищаемого шланга. Металлическая защита, в отличие от пластиковой, обладает способностью рассеивать тепло, что актуально для гидросистем с высоким тепловыделением.

Параметры подбора

Ключевыми характеристиками при выборе являются:

• Внутренний диаметр (ID): Должен превышать наружный диаметр рукава (OD) на 1-3 мм для компенсации расширения шланга при подаче давления.
• Диаметр проволоки: Варируется от 1,0 до 3,0 мм и более, в зависимости от требуемой ударопрочности.
• Диапазон температур: Сталь сохраняет свойства от -60°С до +250°С, что превышает возможности стандартных РВД.

Таблица сравнения типов защиты для РВД:

Сферы применения в промышленности

Металлическая защита для рукавов является обязательным элементом комплектации техники, работающей в тяжелых условиях с риском падения породы или механического воздействия.

Примеры использования:

• Горнодобывающая техника: Буровые каретки, шахтные погрузчики (LHD). Защита предотвращает разрыв рукавов при обвалах породы и трении о стены выработок.
• Строительные машины: Гидромолоты и демонтажные ножницы экскаваторов. Пружина защищает от разлетающихся осколков бетона и арматуры.
• Лесозаготовка: Харвестерные головки. Защита от ударов сучьев и пропилов пильной цепью (кратковременно).
• Сельское хозяйство: Прицепные устройства тракторов, где возможен контакт рукавов с грунтом или элементами рамы.

Компания «Резиномир» предлагает поставку защитных элементов промышленным предприятиям Новосибирска и других регионов. Мы готовы рассчитать стоимость комплектации партии рукавов металлической защитой под заказ, исходя из технического задания. Ассортимент включает спирали для рукавов от DN 06 до DN 50.

Условия сотрудничества:

1. Отгрузка продукции осуществляется оптом и мелкими партиями (нарезка в размер).
2. Доступна консультация технолога по подбору защиты для специфических условий эксплуатации.
3. Оплата принимается по безналичному расчету (с НДС) для юридических лиц и банковскими картами для физических лиц.
4. Актуальный прайс-лист и информация о наличии диаметров предоставляются по запросу.
5. Предлагаем услуги по сборке РВД с уже установленной металлической защитой.
6. Гарантия распространяется на целостность цинкового покрытия и соответствие геометрических параметров.

FAQ: Часто задаваемые вопросы

Какой зазор должен быть между рукавом и металлической пружиной?
Рекомендуемый зазор составляет 1-2 мм на сторону. Плотная посадка нежелательна, так как при подаче давления гидравлический рукав незначительно увеличивается в диаметре и меняет длину. Отсутствие зазора приведет к перетиранию наружного слоя резины о витки пружины.

Защищает ли металлическая спираль от ультрафиолета?
В отличие от сплошных чехлов, пружина не закрывает поверхность рукава на 100% (даже при плотной навивке могут быть микрозазоры при изгибе). Однако она создает значительное затенение, существенно снижая воздействие УФ-лучей. Для полной защиты от солнца лучше комбинировать материалы или использовать пластиковые спирали черного цвета.

Можно ли использовать металлическую защиту в воде?
Оцинкованная пружина устойчива к влаге, но при постоянном погружении (особенно в морскую воду) ресурс цинкового покрытия ограничен. Для подводных работ рекомендуется использовать защиту из нержавеющей стали или пластика, не подверженного коррозии.

Повредит ли металлическая спираль сам рукав?
Качественная защита изготавливается из проволоки круглого сечения, что минимизирует риск повреждения резины. Однако при неправильном подборе диаметра (слишком тесная посадка) и интенсивной динамике рукава возможно истирание внешнего слоя. Важно соблюдать допуски при подборе.
