Рукава с фитингами SFL и SFS

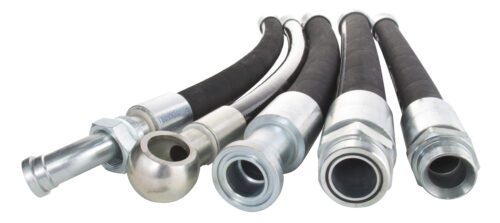

Рукава высокого давления (РВД), укомплектованные фланцевой арматурой типов SFL и SFS, представляют собой категорию гибких трубопроводов, предназначенных для интеграции в гидравлические системы сверхвысокого давления и большого проходного сечения. Конструктивной основой данного соединения является стандарт SAE J518, предусматривающий крепление фитинга к ответной части (порту) посредством двух полуфланцев (скоб) и четырех болтов. Герметизация стыка достигается за счет сжатия эластичного кольца (O-ring), расположенного в торцевой канавке фитинга, что исключает утечки даже при значительных вибрационных и импульсных нагрузках.

Изделия востребованы в тяжелом машиностроении, где резьбовые соединения не могут обеспечить требуемую надежность фиксации из-за высоких моментов затяжки или габаритов. Для получения технической консультации, уточнения параметров фланцев или оформления заявки на производство следует обращаться в инженерный отдел по электронной почте nsk@rti-land.ru или связываться со специалистами по телефону +7 (800) 302-31-42.

Производство и конструкция рукавов с фитингами SFL и SFS

Технологический процесс изготовления фланцевых РВД регламентируется международными стандартами ISO 6162-1 и ISO 6162-2. Производство включает этапы подбора рукава соответствующего класса давления, подготовки концов (включая снятие наружного и внутреннего слоев резины для фитингов Interlock) и опрессовки на промышленных прессах высокой мощности.

Материалы и методы изготовления

Основным компонентом является навивочный рукав, соответствующий стандартам DIN EN 856 (типы 4SP, 4SH) или ISO 3862 (типы R13, R15). Конструкция таких рукавов включает четыре или шесть слоев стальной навивки, что обеспечивает устойчивость к разрыву при давлении до 168 МПа (для R15). Внутренний слой выполнен из синтетического маслостойкого каучука (NBR), внешний — из абразивостойкой резины.

Фитинги SFL и SFS изготавливаются из углеродистой стали с защитным гальваническим покрытием (цинкование и пассивация). Для особо агрессивных сред возможно применение нержавеющей стали марок AISI 304/316. Уплотнительное кольцо (O-ring) выполняется из NBR твердостью 90 Шор А или фторкаучука (Viton), обеспечивая работоспособность в диапазоне температур от -40°С до +100°С (кратковременно до +120°С). Метод крепления фитинга к рукаву — поперечная опрессовка муфты. Для серий SFS (тяжелая) часто применяется технология Interlock (двойной замок), где деформация муфты происходит с захватом и силового корда, и фитинга.

Различия стандартов: Code 61 и Code 62

Аббревиатуры SFL и SFS обозначают серию нагрузки согласно стандарту SAE J518:

1. SFL (SAE Flange Light): Соответствует ISO 6162-1 (Code 61). Рассчитан на стандартное давление 3000 PSI (до 21 МПа в зависимости от диаметра).
2. SFS (SAE Flange Schwer/Heavy): Соответствует ISO 6162-2 (Code 62). Рассчитан на высокое давление 6000 PSI (до 42 МПа).

Технические характеристики рукавов с фитингами SFL и SFS

Ключевым фактором при выборе изделия является правильная идентификация типа фланца. Несмотря на внешнее сходство, серии SFL и SFS не взаимозаменяемы из-за различий в толщине тарелки фланца и расстоянии между крепежными отверстиями.

Классификация и параметры

Фитинги выпускаются в трех основных конфигурациях: прямые (0°), угловые 45° и 90°. Диаметральный ряд охватывает условные проходы от 12 мм (1/2″) до 76 мм (3″) и более.

Сравнительная таблица геометрических параметров фланцев (для основных размеров):

Техническое предупреждение: Категорически запрещено использовать полуфланцы (зажимы) от серии SFL (3000 PSI) для монтажа рукавов с фитингами SFS (6000 PSI). Несовпадение геометрии крепежных отверстий и недостаточная прочность скоб Code 61 приведут к разрушению узла крепления под высоким давлением, что несет угрозу безопасности персонала и оборудования.

Сферы применения в промышленности

Рукава с фитингами SFL и SFS являются стандартом для подключения насосных станций, гидромоторов и распределителей в технике высокой мощности. Фланцевое соединение позволяет монтировать рукава большого диаметра в ограниченном пространстве, так как не требует вращения гаечного ключа вокруг оси фитинга (болты затягиваются торцевым ключом).

Основные области эксплуатации:

• Карьерная техника: Экскаваторы, фронтальные погрузчики, самосвалы (Caterpillar, Komatsu, Liebherr). Используются в линиях подачи от главных насосов.
• Буровое оборудование: Системы привода ротора, линии манифольда.
• Промышленное оборудование: Гидравлические прессы, термопластавтоматы, прокатные станы.
• Судостроение: Судовые гидравлические системы, приводы лебедок и кранов.
• Лесозаготовительная техника: Харвестеры и форвардеры.

Компания «Резиномир» предлагает сотрудничество промышленным предприятиям Новосибирска и Сибирского федерального округа. Мы осуществляем изготовление рукавов с фитингами SFL и SFS под заказ по спецификациям клиента. Производственные мощности позволяют выполнять заявки на поставку продукции оптом для сборочных конвейеров или единично для ремонтных нужд.

Условия работы с компанией:

1. Возможность рассчитать стоимость партии на основании чертежей или каталожных номеров.
2. Работа с юридическими лицами (безналичный расчет с НДС) и физическими лицами (оплата картой).
3. Формирование складского запаса фланцевой арматуры для оперативной отгрузки.
4. Актуальный прайс-лист предоставляется по запросу.
5. Гарантия на герметичность опрессовки и соответствие материалов заявленным классам давления (Interlock для SFS).
6. Консультация технолога при подборе аналогов для импортной техники.

FAQ: Часто задаваемые вопросы

Как визуально отличить SFL от SFS без штангенциркуля?
Визуально это сделать сложно, так как формы идентичны. Единственный надежный признак без замеров — маркировка на фитинге или рукаве. Если маркировка отсутствует, необходимо измерить толщину тарелки фланца: у серии SFS (6000 PSI) тарелка всегда толще, чем у SFL (3000 PSI), при одинаковом условном проходе.

Совместимы ли фланцы SFL с фланцами Caterpillar?
Фланцы Caterpillar (код CAT) базируются на стандарте SFS (Code 62), но имеют отличие: толщина тарелки фланца у Caterpillar составляет 14,2 мм для всех размеров, что толще стандартного SFS. Для техники CAT требуются специализированные фитинги, стандартные SFS могут не обеспечить плотного прижима скобами.

Нужно ли использовать герметик при монтаже фланцев?
Нет, использование жидких герметиков или фум-ленты в фланцевых соединениях SAE J518 недопустимо. Герметизация обеспечивается исключительно резиновым кольцом (O-ring). Допускается использование небольшого количества смазки для фиксации кольца в канавке при монтаже (во избежание его выпадения).

В чем преимущество фланцев перед резьбовыми соединениями?
Фланцевые соединения SFL/SFS выдерживают более высокие вибрационные нагрузки и не склонны к самоотвинчиванию, в отличие от резьбовых фитингов. Кроме того, они позволяют монтировать рукава больших диаметров (свыше 1 дюйма) без применения огромных усилий затяжки, необходимых для резьб такого размера.
