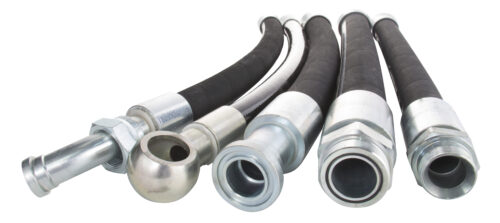

Рукава с фитингами ORFS
Показаны все результаты (9)Цены: по возрастанию
Рукава высокого давления (РВД), оснащенные присоединительной арматурой стандарта ORFS (O-Ring Face Seal), представляют собой категорию гибких трубопроводов, разработанных для обеспечения абсолютной герметичности в гидравлических системах с экстремально высокими уровнями вибрации и давления. Ключевой конструктивной особенностью данного типа соединений является плоская уплотнительная поверхность с интегрированной кольцевой канавкой, в которую помещается эластомерное кольцо (O-ring). Герметизация достигается путем сжатия кольца между торцевой поверхностью фитинга и плоским ответным штуцером, что исключает возможность утечек даже при значительных импульсных нагрузках.
Изделия данного стандарта широко применяются в тяжелой строительной, карьерной и сельскохозяйственной технике североамериканского и европейского производства. Для получения технической консультации, уточнения спецификаций или чтобы оформить заявку на производство, следует обращаться в инженерный отдел по электронной почте nsk@rti-land.ru или связываться со специалистами по телефону +7 (800) 302-31-42.
Производство и конструкция рукавов с фитингами ORFS
Технологический процесс изготовления РВД с торцевым уплотнением регламентируется международными стандартами ISO 8434-3 и американским стандартом SAE J1453. Сборка включает этапы подготовки шланга, выбора соответствующей муфты и ниппеля, а также радиальной опрессовки на программируемом оборудовании. Строгое соблюдение геометрии обжима критично для обеспечения ресурса изделия.
Материалы и компоненты
Основу изделия составляет резинотехнический рукав, армированный стальной проволокой. В зависимости от рабочего давления (которое может достигать 42-63 МПа), используются:
- Навивочные рукава (4SP, 4SH, R13, R15): Конструкция из 4 или 6 слоев стальной спирали. Применяются в наиболее нагруженных узлах гидросистем.
- Оплеточные рукава (2SN): Используются в линиях среднего давления и управления.
Фитинги ORFS изготавливаются из углеродистой стали с гальваническим покрытием (цинкование с пассивацией), обеспечивающим защиту от коррозии. Уплотнительное кольцо (O-ring) выполняется из нитрильного каучука (NBR) твердостью 90 единиц по Шору А, что обеспечивает устойчивость к выдавливанию под давлением. Для высокотемпературных сред применяются кольца из фторкаучука (FKM).
Особенности резьбы и монтажа
Арматура ORFS использует американскую дюймовую цилиндрическую резьбу UN/UNF (Unified Fine). В отличие от конических резьб или соединений с врезным кольцом, резьба в ORFS выполняет исключительно крепежную функцию, не участвуя в герметизации. Это позволяет осуществлять многократный монтаж и демонтаж узла без потери герметичности, при условии замены уплотнительного кольца.
Техническое предупреждение: Главное преимущество ORFS — возможность «монтажа с нулевым зазором» (Zero Clearance). Это означает, что для установки или снятия рукава не требуется раздвигать компоненты трубопровода или деформировать их, так как фитинг имеет плоский торец. Однако критически важно контролировать наличие уплотнительного кольца в канавке перед сборкой. Отсутствие кольца гарантированно приведет к массивной утечке рабочей жидкости.
Технические параметры и применение рукавов с фитингами ORFS
Эксплуатационные характеристики изделия определяются классом рукава и типоразмером фитинга. Рабочий температурный диапазон стандартной сборки составляет от -40°С до +100°С (кратковременно до +120°С). Благодаря конструкции торцевого уплотнения, фитинги ORFS демонстрируют наилучшую устойчивость к вибрации среди всех резьбовых стандартов, предотвращая самопроизвольное ослабление гайки.
Классификация и типоразмеры
Для корректной идентификации фитинга необходимо измерить наружный диаметр резьбы и сверить его с таблицей стандарта SAE J1453. Арматура выпускается в прямом исполнении (0°), а также с углами 45° и 90°.
Сравнительная таблица основных типоразмеров фитингов ORFS:
| Размер Dash (код) | Резьба UN/UNF (дюймы) | Наружный Ø резьбы (мм) | Условный проход (DN рукава) | Размер под ключ (мм) |
|---|---|---|---|---|
| -04 | 9/16″ — 18 | 14,1 | 6 мм (1/4″) | 17 |
| -06 | 11/16″ — 16 | 17,3 | 10 мм (3/8″) | 22 |
| -08 | 13/16″ — 16 | 20,5 | 12 мм (1/2″) | 24 |
| -10 | 1″ — 14 | 25,2 | 16 мм (5/8″) | 30 |
| -12 | 1.3/16″ — 12 | 30,0 | 20 мм (3/4″) | 36 |
| -16 | 1.7/16″ — 12 | 36,3 | 25 мм (1″) | 41 |
| -20 | 1.11/16″ — 12 | 42,7 | 32 мм (1 1/4″) | 50 |
| -24 | 2″ — 12 | 50,6 | 38 мм (1 1/2″) | 60 |
Сферы применения в промышленности
Рукава с фитингами ORFS являются стандартом де-факто для современной тяжелой техники, где простой из-за утечек недопустим.
Основные отрасли эксплуатации:
- Горнодобывающая промышленность: Карьерные экскаваторы, самосвалы, буровые установки (бренды Caterpillar, Komatsu, Hitachi, Liebherr).
- Сельское хозяйство: Тракторы и комбайны высокой мощности (John Deere, Case New Holland).
- Строительство: Бульдозеры, грейдеры, погрузчики (JCB, Terex, Volvo CE).
- Станкостроение: Гидравлические прессы и термопластавтоматы, требующие высокой чистоты соединений.
Компания «Резиномир» осуществляет производство и поставку гидравлических рукавов для предприятий Новосибирска и Сибирского региона. Мы готовы изготовить рукава с фитингами ORFS любой конфигурации под заказ, используя качественные комплектующие и проверенные резиновые смеси. Производственные линии позволяют выполнять заказы оптом для конвейерной сборки или единично для оперативного ремонта техники.
Коммерческие условия сотрудничества:
- Возможность рассчитать стоимость партии на основе каталожных номеров запчастей или предоставленных образцов.
- Прайс-лист на фитинги и услуги опрессовки доступен по запросу у менеджеров.
- Оплата производится по безналичному расчету (с НДС) для юридических лиц и банковскими картами для физических лиц.
- Отгрузка готовой продукции осуществляется со склада после прохождения контроля качества.
- Предоставляется гарантия на герметичность соединений и соответствие материалов заявленным параметрам давления.
FAQ: Часто задаваемые вопросы
Можно ли заменить фитинг ORFS на JIC?
Нет, это невозможно без использования специальных адаптеров. Фитинг ORFS имеет плоский торец с уплотнительным кольцом, а стандарт JIC использует уплотнение «конус по конусу» с углом 74°. Ответные части штуцеров имеют принципиально разную геометрию, несмотря на то, что резьба (UNF) может совпадать по шагу и диаметру.
Нужно ли менять уплотнительное кольцо при каждом демонтаже?
Технические регламенты SAE рекомендуют замену эластомерного кольца (O-ring) при каждом разъединении узла. Кольцо подвергается остаточной деформации (сплющиванию) под давлением и температурой, теряя свои упругие свойства. Повторное использование старого кольца существенно повышает риск утечки.
Какой момент затяжки применять для ORFS?
Момент затяжки зависит от типоразмера резьбы. Для ORFS важно затянуть гайку до смыкания металлических поверхностей торцов («металл к металлу»), чтобы кольцо полностью ушло в канавку. Недотяжка приведет к выдавливанию кольца, перетяжка — к повреждению резьбы. Рекомендуется использовать динамометрический ключ согласно таблицам SAE J1453.
В чем отличие метрических фитингов с плоским торцом от ORFS?
Существует стандарт DIN 3852 или французский стандарт GAZ, которые также имеют плоский торец. Однако ORFS использует дюймовую резьбу UN/UNF и строго определенные размеры канавки под кольцо. Метрические стандарты используют метрическую резьбу. Они не взаимозаменяемы.
