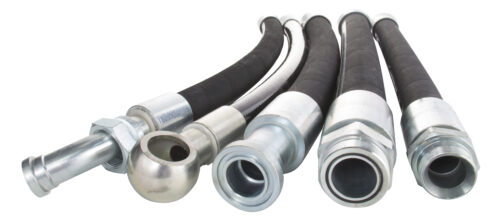

Рукава с фитингами DKO 25 мм

Рукава высокого давления (РВД) с условным проходом 25 мм (DN 25), оснащенные присоединительной арматурой стандарта DKO, представляют собой гибкие трубопроводы для транспортировки гидравлических жидкостей в промышленных и мобильных системах высокой мощности. Конструктивная специфика фитингов DKO (стандарт DIN 20066/3861) заключается в использовании метрической резьбы и уплотнительного конуса 24° с интегрированным резиновым кольцом (O-ring). Такая конфигурация обеспечивает герметичность соединения при высоком давлении и вибрационных нагрузках, исключая утечки рабочей среды.

Данный типоразмер (1 дюйм) востребован в магистралях с высокой пропускной способностью, где требуется передача значительных объемов масла, топлива или эмульсий. Инженерный отдел компании предоставляет техническую консультацию по подбору изделий. Для отправки заявки или чертежей используйте электронную почту nsk@rti-land.ru, для оперативной связи доступен телефон +7 (800) 302-31-42.

Производство и характеристики рукавов с фитингами DKO 25 мм

Технологический процесс изготовления регламентируется строгими нормативными требованиями. Сборка включает подготовку шланга, калибровку, установку обжимных муфт и ниппелей с последующей опрессовкой на радиальном прессе. Геометрия обжатия контролируется калибрами, что гарантирует надежное сцепление арматуры с силовым каркасом шланга.

Материалы и стандарты изготовления

Основным элементом конструкции выступает резинотехнический рукав, соответствующий европейским стандартам DIN EN 853 (типы 1SN, 2SN) или DIN EN 856 (типы 4SP, 4SH). Внутренний слой изготавливается из синтетического маслостойкого каучука (NBR), устойчивого к воздействию агрессивных сред. Усиление выполняется из высокоуглеродистой стальной проволоки:

• Оплеточный тип (SN): Одна или две металлические оплетки. Используются при давлении до 16-20 МПа.
• Навивочный тип (SP/SH): Четыре спиральные навивки. Применяются в системах с давлением до 38-42 МПа и высокими импульсными нагрузками.

Арматура DKO производится из автоматной стали с гальваническим покрытием (цинк), обеспечивающим защиту от коррозии. Уплотнительные кольца O-ring выполняются из фторкаучука или NBR, сохраняя эластичность в диапазоне температур от -40°С до +100°С (кратковременно до +120°С).

Технические параметры и серии фитингов

Рукава с фитингами DKO 25 мм классифицируются по двум сериям, зависящим от условий эксплуатации и геометрии сопрягаемых узлов: «Легкая» (L — Leight) и «Тяжелая» (S — Schwer). Главное различие кроется в размере резьбы, диаметре проходного сечения и толщине стенки накидной гайки.

Сравнительная таблица параметров фитингов для рукава DN 25:

Техническое предупреждение: При монтаже гидравлических линий запрещено соединять фитинги серий L и S, даже при использовании переходников, не предназначенных для высоких нагрузок. Разница в диаметрах посадочного конуса (на примере DN 25: труба 28 мм против 30 мм) приведет к отсутствию пятна контакта уплотнения и аварийной разгерметизации системы.

Применение рукавов с фитингами DKO 25 мм в промышленности

Благодаря метрической резьбе и высокой надежности уплотнения, данный стандарт доминирует в европейской спецтехнике и современном российском промышленном оборудовании. Изделия устанавливаются на участках, подверженных гидроударам и механическим вибрациям.

Типовые сферы применения:

• Карьерная и строительная техника: Экскаваторы (Hitachi, Komatsu, Liebherr), фронтальные погрузчики — основные напорные магистрали гидронасосов.
• Лесозаготовительные комплексы: Харвестеры и форвардеры — линии подачи жидкости к гидромоторам хода и пильным узлам.
• Промышленное оборудование: Гидравлические прессы, прокатные станы, термопластавтоматы — системы циркуляции рабочей жидкости.
• Коммунальные машины: Мусоровозы, снегоуборочная техника.
• Буровые установки: Рукава подачи раствора и управления приводами.

Компания «Резиномир» предлагает сотрудничество промышленным предприятиям Новосибирска и других регионов. Мы осуществляем изготовление и поставку рукавов с фитингами DKO 25 мм оптом и в розницу. Производственные мощности позволяют выполнить заказ по индивидуальным техническим условиям (ТУ) или предоставленным образцам. Чтобы рассчитать стоимость партии или единичного изделия, необходимо предоставить данные о длине, типе рукава и конфигурации фитингов (прямой, угол 45° или 90°).

Условия работы компании:

1. Оплата по безналичному расчету (с НДС) для юридических лиц и картой для физических лиц.
2. Отгрузка готовой продукции со склада или производство под заказ в сжатые сроки.
3. Предоставление полного пакета документов и сертификатов соответствия.
4. Гарантия на герметичность соединений и соответствие материалов заявленным характеристикам.
5. Актуальный прайс-лист доступен по запросу у менеджеров.

FAQ: Часто задаваемые вопросы

Можно ли установить фитинг DKOL на навивочный рукав 4SH?
Технически это возможно, но не рекомендуется. Рукава 4SH рассчитаны на сверхвысокое давление (до 42 МПа для DN 25), в то время как фитинги легкой серии (L) имеют ограничение по давлению ниже возможностей рукава. Это создаст «слабое звено» в системе. Для рукавов 4SH/4SP следует использовать фитинги серии S (DKOS) с соответствующей системой блокировки Interlock, если давление превышает стандартные значения.

Как отличить DKO от стандарта DKL?
Визуально отличить их можно по наличию уплотнительного кольца. У фитинга DKO на конусе 24° есть проточка, в которую вставлено резиновое кольцо (O-ring). У стандарта DKL («советский стандарт» или старый немецкий) конус гладкий, уплотнение происходит только за счет деформации металла («сфера по конусу»). DKO обеспечивает лучшую герметичность.

Какой момент затяжки требуется для гайки M36x2?
Момент затяжки зависит от материала фитинга и смазки. Для резьбы M36x2 (серия L, труба 28 мм) ориентировочный момент затяжки составляет 130-150 Н·м. Важно не перетянуть гайку, чтобы не деформировать конус и не повредить резьбу. Рекомендуется использовать динамометрический ключ.

Какова минимальная температура эксплуатации рукавов?
Стандартные рукава с фитингами DKO 25 мм рассчитаны на работу при температуре до -40°С. Для эксплуатации в условиях Крайнего Севера (до -55°С или -60°С) необходимо заказывать изделия из специализированных морозостойких резиновых смесей.
