Рукава с фитингами DKO 12 мм

Рукава высокого давления (РВД), оснащенные фитингами стандарта DKO (DIN) и условным проходом 12 мм (DN 12 / 1/2 дюйма), представляют собой ключевой элемент гидравлических систем европейской спецтехники и промышленного оборудования. Данный типоразмер широко используется для передачи гидравлической энергии в линиях управления, приводах вспомогательного оборудования и магистралях среднего давления с расходом жидкости до 60-80 л/мин.

Фитинги DKO (стандарт DIN 2353) характеризуются наличием метрической резьбы и уплотнительного конуса 24° с интегрированным резиновым кольцом (O-ring) на ниппеле. Такая конструкция обеспечивает высокую степень герметичности даже в условиях пульсирующего давления и вибраций, предотвращая ослабление соединения и утечки масла. Это делает рукава DKO 12 мм предпочтительным выбором для современной строительной, лесозаготовительной и сельскохозяйственной техники.

Технология производства и конструкция

Изготовление РВД с фитингами DKO 12 мм осуществляется на специализированных линиях опрессовки. Процесс включает резку рукава, установку обжимных муфт и фитингов, и последующую радиальную деформацию муфты. Строгий контроль диаметра обжима гарантирует надежность соединения при давлении, превышающем рабочее в 4 раза.

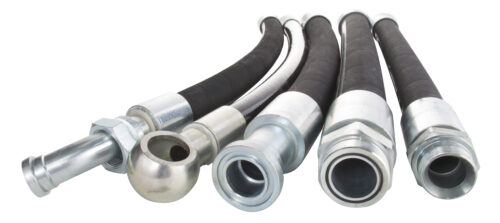

Конструкция изделия включает:

1. Гибкая часть: Армированный резиновый рукав с внутренним диаметром 12,5–13,0 мм.
   • 2SN: Две металлические оплетки. Рабочее давление до 275 бар. Стандарт для большинства применений.
   • 4SP: Четыре навивки. Рабочее давление до 415 бар (серия DKOS). Используется в высоконагруженных узлах.
2. Фитинги DKO: Стальные наконечники с цинковым покрытием. Включают ниппель с конусом 24° и кольцом, и накидную гайку.
3. Обжимная муфта: Стальная гильза, фиксирующая фитинг.

Для получения технической консультации по сериям (L/S) или оформления заказа на изготовление партии можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Нормативные стандарты и параметры

Производство фитингов DKO регламентируется стандартами DIN 20066 и ISO 8434-1. Для рукава DN 12 (1/2″) существует две серии фитингов, различающихся диаметром трубы и давлением.

• DKOL (Легкая серия): Резьба M22x1.5 (труба 15L), реже M18x1.5 (труба 12L). Рабочее давление до 315 бар.
• DKOS (Тяжелая серия): Резьба M24x1.5 (труба 16S), M22x1.5 (труба 14S). Рабочее давление до 630 бар.

Технические характеристики рукава DN 12 (2SN):

• Внутренний диаметр: 12,7 мм.
• Наружный диаметр: 22,2 мм.
• Рабочее давление: до 27,5 МПа (275 бар).
• Давление разрыва: 110,0 МПа (1100 бар).
• Радиус изгиба: 180 мм.
• Температурный диапазон: от -40°С до +100°С.

Типы конфигураций фитингов

Для удобства монтажа рукава комплектуются различными типами фитингов:

• Прямые (0°): Базовое исполнение.
• Угловые (45° и 90°): Отводы для подключения в стесненных условиях.
• Тип соединения: Гайка (DKO) или штуцер с наружной резьбой (CEL/CES).

Сферы применения в промышленности

Рукава с фитингами DKO 12 мм востребованы на технике европейского производства.

Основные направления использования:

• Строительная техника: Экскаваторы Volvo, Liebherr (линии управления, гидрозамки).
• Сельское хозяйство: Комбайны Claas, трактора Fendt (гидравлика жатки).
• Лесозаготовка: Манипуляторы лесовозов, харвестеры.
• Промышленность: Станочное оборудование, литьевые машины.

ВАЖНО: Фитинги DKOL и DKOS могут иметь близкие размеры резьбы, но они не взаимозаменяемы из-за разного диаметра посадочного конуса (трубы). Например, гайка M22x1.5 может быть как для трубы 15L (DKOL), так и для трубы 14S (DKOS). Попытка соединить компоненты разных серий приведет к повреждению уплотнения и утечке. Всегда проверяйте маркировку (L или S) на гайке или измеряйте конус.

Условия сотрудничества

Компания «Резиномир» специализируется на изготовлении и поставке рукавов высокого давления. Мы предлагаем производство РВД с фитингами DKO 12 мм (DN 12) любой длины по индивидуальному заказу в кратчайшие сроки.

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Сервис: Срочное изготовление рукавов (от 15 минут) на собственном оборудовании Uniflex.
• Ассортимент: В наличии рукава 2SN, 4SP, фитинги DKOL/DKOS прямые и угловые.
• Ценообразование: Чтобы рассчитать стоимость изделия, укажите длину, тип рукава, серию фитинга и размер резьбы. Прайс-лист доступен по запросу.
• Поставка: Самовывоз со склада в Новосибирске, отправка в регионы транспортными компаниями.
• Оплата: Безналичный и наличный расчет.
• Гарантия: 12 месяцев на герметичность опрессовки.

FAQ (Часто задаваемые вопросы)

В чем разница между DKOL и DKOS?
DKOL — легкая серия, DKOS — тяжелая серия. При одном размере резьбы они имеют разные диаметры трубки (конуса) и толщину стенки. Тяжелая серия рассчитана на более высокое давление и имеет меньшее проходное сечение в фитинге. Они не совместимы.

Можно ли использовать старый фитинг повторно?
Нет. Фитинги являются одноразовыми изделиями. В процессе опрессовки хвостовик деформируется. Повторное использование не обеспечит надежного удержания в новом рукаве.

Как определить серию фитинга?
Измерьте диаметр вершины конуса (трубки) штангенциркулем. Сравните с таблицей стандарта DIN 2353. Также часто на гайке выбита маркировка, например «15L» или «16S».

Какое давление выдерживает рукав DN 12?
Рукав 2SN DN 12 держит 275 бар. Рукав 4SP DN 12 — 415 бар. Выбор зависит от давления в вашей системе. Для большинства задач достаточно 2SN.

Нужно ли смазывать кольцо перед монтажом?
Да, рекомендуется слегка смазать резиновое кольцо на конусе чистым маслом перед закручиванием гайки. Это предотвратит его повреждение и обеспечит правильную посадку.
