Рукава с фитингами BANJO
Показаны все результаты (3)Цены: по возрастанию

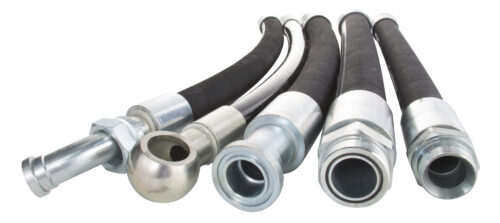

Рукава с фитингами BANJO представляют собой специализированные сборочные узлы гидравлических и топливных систем, состоящие из армированного резинового шланга и опрессованной концевой арматуры типа «кольцевой ниппель» (banjo). Конструктивной особенностью данного соединения является использование полого поворотного болта, который проходит сквозь головку фитинга, обеспечивая подачу рабочей среды под углом 90 градусов относительно оси шланга.
Функциональное назначение изделий заключается в организации компактных соединений в условиях ограниченного монтажного пространства, где использование стандартных угловых фитингов невозможно из-за габаритов или особенностей трассировки. Уникальным свойством конструкции является возможность позиционирования рукава на 360 градусов вокруг оси болта перед окончательной затяжкой, что исключает перекручивание (торсионную деформацию) шланга при установке. Изделия широко применяются в системах низкого и среднего давления: топливных магистралях, системах смазки, гидроусилителях руля и тормозных контурах.
Технология производства и конструкция
Процесс изготовления рукавов с фитингами BANJO включает резку рукава в размер, установку обжимных муфт и ниппелей, и последующую пластическую деформацию муфты на гидравлическом прессе. Герметичность соединения «шланг-фитинг» обеспечивается за счет врезания зубьев муфты в наружный слой резины или непосредственно в оплетку (в зависимости от типа рукава).
Конструкция сборочного узла включает:
- Гибкий трубопровод: Обычно используются рукава стандартов DIN EN 853 (1SN, 2SN) или DIN EN 857 (компактные 1SC, 2SC). Внутренний слой выполнен из маслобензостойкой резины (NBR), силовой каркас — из одной или двух стальных оплеток.
- Фитинг (Ниппель): Монолитная деталь, состоящая из хвостовика («елочки») и кольцевой головки. Материал — углеродистая сталь с гальваническим покрытием.
- Полый болт (Banjo Bolt): Специальный метиз с радиальными отверстиями для прохода жидкости. Может быть одинарным (для одного рукава) или двойным (для двух рукавов).
- Уплотнения: Медные или резинометаллические шайбы (USIT), устанавливаемые по обе стороны кольцевой головки.
Для получения технической консультации по параметрам резьбы или оформления заказа на изготовление партии можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.
Технические стандарты и классификация
Производство фитингов регламентируется стандартом DIN 7642 (для метрических резьб). В зависимости от типа резьбы полого болта, рукава с фитингами BANJO подразделяются на две основные группы:
- Метрические (Metric): Наиболее распространены в европейской и отечественной технике. Размеры резьбы варьируются от М8х1 до М30х1.5.
- Дюймовые (BSP): Трубная цилиндрическая резьба, применяемая в английской и японской спецтехнике. Размеры от 1/8″ до 1″.
Параметры эксплуатации
Рабочие характеристики рукава в сборе определяются параметрами самого слабого звена — как правило, это пропускная способность болта Banjo.
| Параметр | Характеристика |
|---|---|
| Рабочее давление | До 20–25 МПа (200–250 бар) |
| Температурный диапазон | -40°С … +100°С (до +120°С кратковременно) |
| Тип уплотнения | Торцевое (шайбы) |
| Количество оплеток | 1 или 2 (1SN / 2SN) |
| Угол подключения | 90° (фиксированный конструкцией) |
Сферы применения в промышленности
Компактность и вариативность монтажа определяют широкое использование данной арматуры в мобильной технике и стационарном оборудовании.
Основные направления:
- Автомобилестроение: Топливные системы дизельных двигателей (обратка, подача), масляные магистрали турбокомпрессоров, тормозные шланги.
- Спецтехника: Гидравлические контуры управления, пилотные линии экскаваторов и погрузчиков, где магистрали прокладываются вплотную к корпусу.
- Станкостроение: Системы централизованной смазки и подачи СОЖ.
- Сельхозтехника: Навесное оборудование тракторов, требующее плотной компоновки гидравлики.
Важно: Соединение BANJO не является ротационным (вращающимся) в процессе эксплуатации. Поворот головки допускается только на этапе монтажа для выбора оптимального положения. После затяжки полого болта с требуемым моментом соединение становится жестким. Попытка вращения под давлением приведет к ослаблению болта и утечке рабочей жидкости. Также необходимо учитывать, что конструкция полого болта создает повышенное гидравлическое сопротивление потоку.
Условия сотрудничества
Компания «Резиномир» специализируется на изготовлении рукавов высокого давления любой конфигурации. Мы предлагаем производство рукавов с фитингами BANJO по индивидуальным размерам или образцам заказчика.
Коммерческие условия:
- Контрагенты: Работаем с юридическими лицами (плательщиками НДС) и индивидуальными предпринимателями.
- Сервис: Срочное изготовление РВД (от 15 минут) на собственном оборудовании в Новосибирске.
- Ассортимент: В наличии метрические и дюймовые фитинги Banjo, болты, медные и USIT-шайбы.
- Ценообразование: Чтобы рассчитать стоимость изделия, необходимо предоставить параметры (длина, диаметр рукава, размер резьбы болта). Прайс-лист на комплектующие доступен по запросу.
- Поставка: Самовывоз или отправка транспортными компаниями в регионы.
- Оплата: Безналичный расчет.
- Гарантия: Предоставляется гарантия на герметичность опрессовки.
FAQ (Часто задаваемые вопросы)
Можно ли использовать старые шайбы при замене рукава?
Нет, медные шайбы являются одноразовыми уплотнительными элементами. При затяжке медь деформируется, заполняя микронеровности поверхностей. Повторное использование деформированной шайбы не обеспечит герметичность соединения, что приведет к подтеканию масла или топлива. При установке нового рукава всегда используйте новые шайбы.
Какое давление выдерживают рукава с фитингами Banjo?
Стандартные фитинги Banjo рассчитаны на средние давления (обычно до 200–250 бар для малых диаметров). Это обусловлено конструкцией полого болта, который имеет меньшую прочность на разрыв по сравнению с цельными штуцерами. Для систем сверхвысокого давления (400 бар и выше) данный тип соединений применять не рекомендуется.
Как определить размер фитинга Banjo?
Размер определяется по диаметру отверстия в кольцевой головке (глазке), который должен соответствовать диаметру болта. Например, если диаметр болта 14 мм, то и фитинг должен быть под болт М14. Также важен диаметр хвостовика под шланг (DN 6, 8, 10 и т.д.).
Что такое «двойной банжо»?
Это соединение, позволяющее подключить два рукава к одной точке агрегата. Используется специальный удлиненный полый болт с двумя рядами отверстий. Фитинги устанавливаются друг на друга через промежуточные уплотнительные шайбы.
Нужен ли герметик для резьбы болта?
Нет, герметизация в соединении Banjo происходит по плоскостям кольцевой головки с помощью шайб. Резьба болта служит только для создания прижимного усилия. Нанесение герметика на резьбу может привести к его попаданию в каналы болта и засорению гидросистемы. Допускается лишь смазывание резьбы чистым маслом для корректного момента затяжки.
