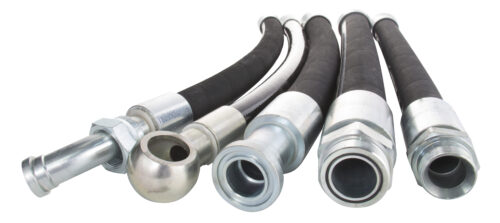

Рукава для Komatsu

Рукава высокого давления для спецтехники Komatsu — это категория специализированных гибких трубопроводов, разработанных с учетом конструктивных особенностей и гидравлических стандартов японского машиностроительного гиганта. Изделия предназначены для обеспечения работоспособности гидросистем экскаваторов, бульдозеров, фронтальных погрузчиков и самосвалов, эксплуатируемых в тяжелых климатических и геологических условиях.

Функционально рукава обеспечивают циркуляцию рабочей жидкости между гидронасосом, распределителями и исполнительными органами (гидроцилиндрами стрелы, рукояти, ковша, гидромоторами хода). Ключевым отличием РВД для Komatsu является использование специфических типов фитингов (JIS) и фланцев, что делает их несовместимыми со стандартными европейскими или американскими комплектующими без использования адаптеров. Надежность этих компонентов напрямую влияет на производительность техники и отсутствие аварийных простоев на объектах.

Конструкция и технология производства

Изготовление РВД для техники Komatsu осуществляется методом опрессовки армированных резиновых рукавов фитингами соответствующего стандарта. Производственный процесс требует высокой точности обжима и использования качественных комплектующих, способных выдерживать импульсные нагрузки и гидроудары до 450 бар.

Конструктивно изделие состоит из:

1. Внутренний слой: Маслобензостойкая синтетическая резина (NBR), устойчивая к современным гидравлическим маслам.
2. Силовой каркас:
   • Для линий управления и среднего давления: 1 или 2 слоя стальной оплетки (1SN/2SN).
   • Для силовых магистралей: 4 слоя спиральной навивки (4SP/4SH) из высокопрочной проволоки.
   • Для особо тяжелых условий (экскаваторы 7-й и 8-й серий): 6 навивок (R13/R15) с повышенным ресурсом.
3. Наружный слой: Износостойкая резина, устойчивая к озону, ультрафиолету и абразивному истиранию (важно для карьерной техники).

Для получения технической консультации по каталожным номерам или оформления заказа на изготовление можно направить запрос на nsk@rti-land.ru или связаться с сервисным отделом по телефону +7 (800) 302-31-42.

Стандарты фитингов Komatsu

Главная особенность РВД для данной техники — фитинги стандарта JIS (Japanese Industrial Standard).

• Резьбовые соединения (JIS Metric): Метрическая резьба с шагом 1.5 (например, М22х1.5, М30х1.5, М33х1.5) и обратным конусом уплотнения 60° (30° от оси). В отличие от европейского стандарта DKOL (конус 24° с кольцом), здесь уплотнение происходит по схеме «металл-по-металлу» или реже с кольцом.
• Фланцевые соединения (Komatsu Flange): Фланцы, внешне похожие на SAE 3000/6000, но имеющие отличные размеры «тарелки» и проточки под уплотнительное кольцо.

Технические параметры и типоразмеры

Эксплуатационные характеристики рукавов определяются моделью техники и местом установки (линия нагнетания, слива, управления).

Основные параметры:

• Рабочее давление: до 42,0 МПа (420 бар).
• Температурный диапазон: от -40°С до +100°С (стандарт), до -55°С (арктическое исполнение для Сибири и Крайнего Севера).
• Диаметры (DN): от 6 мм (1/4″) до 50 мм (2″).

Таблица соответствия резьб фитингов JIS (Komatsu) и размера рукава:

ВАЖНО: При заказе РВД для Komatsu необходимо быть предельно внимательным при идентификации фитингов. Метрическая резьба Komatsu (JIS) совпадает по размеру с европейской (DIN), но имеет другой угол конуса (60° против 24°). Попытка соединить фитинг JIS с адаптером DIN приведет к повреждению уплотнительных поверхностей и гарантированной утечке масла. Визуально конус 60° более «тупой», чем 24°.

Сферы применения и модели техники

Рукава используются для обслуживания всего модельного ряда спецтехники Komatsu.

Основные направления:

• Гусеничные экскаваторы: Серии PC200, PC300, PC400 (рукава ковша, стрелы, гидромоторов хода).
• Бульдозеры: Серии D65, D155, D375 (гидроцилиндры отвала, рыхлителя).
• Фронтальные погрузчики: Серии WA (рулевое управление, подъем стрелы).
• Карьерные самосвалы: Серии HD (гидравлика опрокидывания кузова).

Условия сотрудничества

Компания «Резиномир» специализируется на изготовлении и ремонте рукавов высокого давления для японской спецтехники. Мы располагаем полной базой параметров фитингов Komatsu и складским запасом комплектующих.

Коммерческие условия:

• Контрагенты: Работаем с горнодобывающими предприятиями, дорожно-строительными компаниями и частными владельцами техники (с НДС и без).
• Сервис: Изготовление РВД по каталожному номеру (OEM) или по образцу в течение 15–30 минут.
• Комплектация: Установка пластиковой или металлической защиты для предотвращения механических повреждений.
• Ценообразование: Чтобы рассчитать стоимость изделия, предоставьте образец или параметры (длина, давление, тип фитингов). Прайс-лист на комплектующие доступен по запросу.
• Поставка: Самовывоз в Новосибирске, оперативная отправка в регионы.
• Гарантия: 12 месяцев на герметичность опрессовки.

FAQ (Часто задаваемые вопросы)

Как отличить фитинг Komatsu от обычного метрического?
Главное отличие — угол уплотнительного конуса. У стандарта Komatsu (JIS) он составляет 60 градусов (внутренний конус). У европейского стандарта (DKOL/DKOS) — 24 градуса с резиновым кольцом (или без него в старых версиях). Если посмотреть внутрь гайки, конус Komatsu выглядит более широким и пологим.

Можно ли изготовить рукав по каталожному номеру Komatsu?
Да, мы имеем доступ к базам данных кросс-номеров. Если вы сообщите оригинальный номер детали (Part Number), мы сможем изготовить точный аналог, соблюдая длину, тип рукава и конфигурацию фитингов. Это быстрее и дешевле, чем заказывать оригинал из Японии.

Что делать, если на технике стоят фланцы?
Фланцы Komatsu внешне похожи на стандартные SAE 3000/6000, но могут отличаться диаметром «тарелки» (головки фланца). Мы держим в наличии специальные фланцевые фитинги для Komatsu, а также разъемные фланцы и полукольца для их крепления.

Какой рукав лучше ставить: 2SN или 4SH?
Это зависит от рабочего давления узла. Для линий управления и вспомогательной гидравлики (до 250 бар) достаточно рукава 2SN (две оплетки). Для основных силовых линий экскаваторов и бульдозеров (давление 350-420 бар, гидроудары) необходимо устанавливать рукава 4SH или 4SP (четыре навивки). Установка слабого рукава на линию высокого давления приведет к его разрыву.

Есть ли у вас морозостойкие рукава?
Да, для техники, работающей в условиях Сибири и Крайнего Севера, мы предлагаем изготовление РВД из специальной морозостойкой резины (Arctic), сохраняющей эластичность при температурах до -50°С … -55°С. Это предотвращает растрескивание наружного слоя и потерю герметичности зимой.
