Рукава PTFE

Рукава PTFE (политетрафторэтилен, тефлон) представляют собой высокотехнологичные гибкие трубопроводы, предназначенные для транспортировки агрессивных химических сред, газов, пара, масел и топлива в условиях экстремальных температур и высоких давлений. Уникальные физико-химические свойства фторопласта, такие как абсолютная инертность к большинству известных реагентов и низкий коэффициент трения, делают эти изделия незаменимыми в химической, фармацевтической, пищевой промышленности и машиностроении.

Функциональное назначение тефлоновых шлангов заключается в обеспечении надежной и безопасной передачи рабочей среды там, где резиновые (РВД) или металлические рукава не справляются из-за химической коррозии, температурного старения или требований к чистоте продукта. Гладкая внутренняя поверхность PTFE препятствует адгезии (налипанию) вязких веществ, обеспечивая высокую пропускную способность и легкость очистки.

Конструкция и технология производства рукавов PTFE

Изготовление тефлоновых рукавов — это сложный процесс переработки фторопластовых порошков. Основная трубка производится методом экструзии пасты PTFE с последующим спеканием (синтерированием) при высоких температурах.

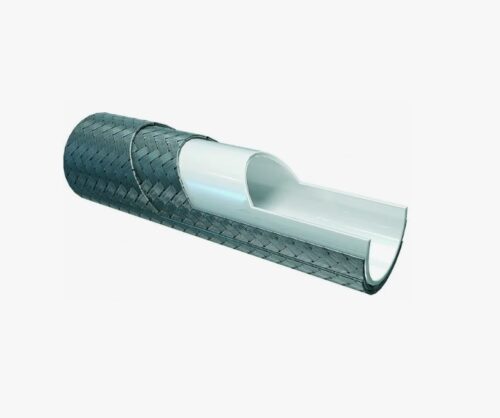

Конструктивно изделие состоит из:

1. Внутренняя трубка: Выполняется из первичного фторопласта-4 (PTFE). Может быть двух типов:
   • Гладкая (Smooth bore): Для ламинарного потока, легко промывается. Имеет меньшую гибкость.
   • Гофрированная (Convoluted): Обладает повышенной гибкостью и малым радиусом изгиба, но создает турбулентность потока.
2. Армирование (Оплетка): Выполняет функцию силового каркаса и защиты от механических повреждений. Изготавливается из нержавеющей стали AISI 304 (08Х18Н10) в один или два слоя. Оплетка позволяет рукаву выдерживать высокое давление.

Для получения технической консультации по химической стойкости или заказа опрессовки тефлоновых рукавов можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технические характеристики и стандарты

Производство рукавов PTFE регламентируется международными стандартами SAE J517 (100 R14) и ISO 12086. Фторопласт обладает уникальным сочетанием свойств.

Ключевые параметры:

• Температурный диапазон: от -60°С до +260°С (кратковременно до +300°С). При этом материал не теряет эластичность и не охрупчивается.
• Рабочее давление: от 50 до 250 бар (в зависимости от диаметра и количества оплеток).
• Химическая стойкость: Инертен к кислотам, щелочам, растворителям, окислителям, нефтепродуктам (кроме расплавленных щелочных металлов и фтора).
• Антиадгезия: Поверхность гидрофобна, коэффициент трения минимален.

Виды исполнения

ВАЖНО: При транспортировке диэлектрических жидкостей (топливо, растворители, фреон) с высокой скоростью внутри тефлоновой трубки накапливается статический заряд. Это может привести к пробою стенки рукава электрической искрой («pin-hole effect») и возгоранию. Для таких сред обязательно использование антистатических (токопроводящих) рукавов PTFE Conductive с добавлением сажи, где заряд отводится через фитинги.

Сферы применения в отраслях

Рукава PTFE востребованы там, где требуется стерильность или экстремальная стойкость.

Основные направления использования:

• Химическая промышленность: Перекачка агрессивных реагентов, кислот, щелочей, лакокрасочных материалов.
• Пищевая промышленность: Транспортировка жиров, масел, спирта, сиропов, теста (рукава легко стерилизуются паром).
• Автомобилестроение: Тормозные шланги (армированные), маслопроводы турбин, топливные магистрали.
• Фармацевтика: Линии розлива лекарственных препаратов.
• Промышленное оборудование: Подача пара к прессам (вулканизаторам), термопластавтоматам.

Условия сотрудничества

Компания «Резиномир» осуществляет поставки и изготовление тефлоновых рукавов в сборе с фитингами. Мы предлагаем продукцию из качественного PTFE, соответствующую мировым стандартам.

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Сервис: Изготовление рукавов любой длины под заказ с опрессовкой фитингов из нержавеющей или углеродистой стали.
• Ассортимент: В наличии гладкие и гофрированные рукава, антистатические версии.
• Ценообразование: Чтобы рассчитать стоимость готового изделия, необходимо предоставить ТЗ (тип рукава, диаметр, длина, фитинги, среда). Прайс-лист на комплектующие предоставляется по запросу.
• Оплата: Производится по безналичному расчету.
• Гарантия: Предоставляется гарантия на герметичность и качество сборки.

FAQ (Часто задаваемые вопросы)

Можно ли использовать обычные фитинги для РВД на рукавах PTFE?
Нет. Тефлоновая трубка имеет тонкую стенку и большую жесткость по сравнению с резиной. Для опрессовки используются специальные гладкие муфты (без зубцов) и фитинги с особым профилем хвостовика, чтобы не прорезать тефлон. Использование стандартной гидравлической арматуры приведет к повреждению трубки и утечке.

Почему гофрированный рукав держит меньшее давление?
Гофрированная стенка имеет меньшую толщину в местах впадин гофры и большую площадь поверхности, что снижает ее сопротивление радиальному расширению. Однако существуют усиленные версии гофрированных рукавов с толстой стенкой (Heavy Wall) для более высоких давлений.

Как отличить антистатический рукав?
Внутренний слой антистатического рукава имеет черный цвет из-за добавления электропроводящего углерода. Обычный тефлон — молочно-белый, полупрозрачный. Маркировка на рукаве также содержит указание «Conductive» или «Antistatic».

Выдержит ли тефлон перегретый пар?
Да, PTFE выдерживает температуру до +260°С, что позволяет использовать его для подачи насыщенного пара. Однако при постоянной работе с паром и знакопеременных температурах (циклах нагрев-охлаждение) рекомендуется использовать специальные паропроводные серии с усиленной оплеткой для компенсации теплового расширения.

Насколько гибок гладкий тефлоновый рукав?
Гладкий рукав PTFE (особенно малых диаметров) достаточно гибок, но имеет минимальный радиус изгиба больше, чем резиновый РВД аналогичного диаметра. При сильном перегибе тонкостенная трубка может «схлопнуться» (образовать залом), перекрыв поток. Для малых радиусов лучше использовать гофрированную серию.
