Металлорукава

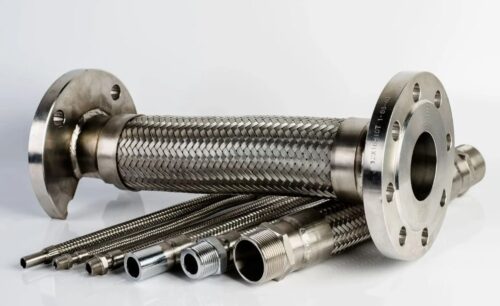

Металлорукава высокого давления (РНВД — рукава нержавеющие высокого давления) представляют собой герметичные гибкие трубопроводы в защитной оплетке, изготовленные из высоколегированной нержавеющей стали. Основное функциональное назначение изделий заключается в транспортировке жидких и газообразных сред, включая агрессивные химические вещества, в условиях экстремальных температур и высоких давлений, где использование резиновых (РВД) или полимерных шлангов технически невозможно.

Ключевой особенностью металлорукавов является их способность компенсировать температурные деформации и вибрационные нагрузки жестких трубопроводных систем, а также поглощать гидроудары. Изделия применяются в качестве гибких вставок в выхлопных системах, криогенном оборудовании, топливных магистралях и технологических трубопроводах атомной и нефтехимической промышленности. Металлическая гофрированная оболочка обеспечивает полную герметичность (в том числе вакуумную) и пожаробезопасность конструкции.

Конструкция и технология производства металлорукавов

Производственный цикл РНВД включает несколько этапов: формование сильфона, наложение оплетки и приварку концевой арматуры.

Конструктивно изделие состоит из следующих элементов:

1. Гибкая часть (сильфон): Тонкостенная гофрированная трубка, изготовленная методом гидроформовки или механического профилирования из сварной трубы. Материал — коррозионностойкая нержавеющая сталь марок AISI 304 (08Х18Н10) или AISI 316L (03Х17Н14М3). Гофры могут быть кольцевыми (для высокой гибкости) или спиральными (для лучшего потока).
2. Наружная оплетка: Сетчатая оболочка из стальной проволоки, выполняющая функцию силового каркаса. Оплетка предотвращает растяжение гофры под давлением и защищает ее от механических повреждений. Количество слоев оплетки (один, два или три) определяет рабочее давление рукава.
3. Концевая арматура: Фланцы, штуцеры, гайки или патрубки под приварку, которые привариваются к гибкой части методом аргонодуговой сварки (TIG).

Для получения технической консультации по типам сильфонов или оформления заказа на изготовление можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Нормативные стандарты и серии

Производство металлорукавов в России регламентируется серией стандартов, определяющих конструкцию и условия эксплуатации:

• ТУ 4833-002-XXXXXX: Общие технические условия заводов-изготовителей.
• Серия 4655А (СРГС): Стальные рукава герметичные сварные.
• Серия Н8Д0.449.020: Рукава с арматурой под конус 74°.

Основные серии продукции:

• РГМ: Рукава герметичные металлорукава (стандартная серия).
• РНВД: Рукава нержавеющие высокого давления (усиленные).
• WITZENMANN (аналоги): Изделия, соответствующие европейским стандартам DIN.

Технические характеристики и параметры

Эксплуатационные свойства металлорукавов значительно превосходят характеристики резиновых аналогов.

Ключевые параметры:

• Условный диаметр (DN/Ду): от 6 до 350 мм.
• Рабочее давление (PN): до 280–350 бар (для малых диаметров), стандартно до 100 бар. Давление разрыва превышает рабочее в 3-4 раза.
• Температурный диапазон: от -270°С (криогенные среды) до +600°С (выхлопные газы, пар). При температурах выше +400°С рабочее давление снижается (вводится коэффициент температурной поправки).
• Материал: Нержавеющая сталь 12Х18Н10Т, 08Х18Н10Т.

Сравнительная таблица серий металлорукавов:

Сферы применения в промышленности

Металлорукава являются безальтернативным решением для сложных условий эксплуатации.

Основные направления использования:

• Нефтегазовая отрасль: Перекачка нефтепродуктов, подача пара для обогрева скважин, буровые рукава.
• Металлургия: Подача кислорода в конвертеры, охлаждение печей (температуростойкость).
• Атомная и криогенная техника: Транспортировка сжиженных газов (азот, кислород, СПГ) при сверхнизких температурах.
• Энергетика: Компенсаторы тепловых расширений паропроводов ТЭЦ.
• Автостроение: Системы выпуска отработанных газов (виброкомпенсаторы, гофры глушителя).

ВАЖНО: При монтаже металлорукава категорически запрещается допускать его скручивание (торсионную деформацию). Это приводит к разрушению гофры и потере герметичности. Для предотвращения скручивания рекомендуется использовать фитинги со свободной накидной гайкой или фланцы со свободным кольцом. Также необходимо соблюдать минимальный радиус изгиба, указанный в паспорте изделия.

Условия сотрудничества

Компания «Резиномир» осуществляет поставки и изготовление металлорукавов под заказ. Мы предлагаем изделия любой длины с различными типами концевой арматуры.

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Производство: Изготовление по чертежам заказчика (длина, тип фитингов: фланец, резьба, сварка) в сжатые сроки.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить опросный лист (Ду, Ру, длина, среда, температура, тип присоединения). Прайс-лист зависит от комплектации.
• Поставка: Отгрузка производится со склада в Новосибирске, организуется доставка.
• Оплата: Производится по безналичному расчету.
• Гарантия: Предоставляется гарантия на герметичность сварных швов и качество металла (подтверждается паспортом качества и сертификатом на металл).

FAQ (Часто задаваемые вопросы)

Можно ли ремонтировать металлорукав?
Металлорукав является неремонтопригодным изделием. При повреждении гофры (трещина, прогар) восстановить герметичность сваркой невозможно без нарушения свойств сильфона. Допускается только замена концевой арматуры (переварка) в заводских условиях, если гибкая часть не повреждена, но экономически это редко оправдано.

Что такое «сильфонный компенсатор» и чем он отличается от рукава?
Сильфонный компенсатор — это устройство, предназначенное для компенсации осевых, сдвиговых или угловых перемещений трубопровода на небольшом участке. Он имеет более жесткую гофру и меньшую длину. Металлорукав — это гибкий шланг, который может работать на изгиб во всех направлениях и имеет большую длину.

Как выбрать длину металлорукава?
Длина должна быть достаточной, чтобы обеспечить монтаж с допустимым радиусом изгиба без натяжения. Необходимо учитывать амплитуду перемещения соединяемых узлов. Для компенсации вибрации длину рассчитывают так, чтобы рукав образовывал петлю или U-образный изгиб. Расчет длины лучше доверить специалистам.

Выдержит ли металлорукав вакуум?
Да, благодаря жесткости гофрированной оболочки металлорукава отлично работают в условиях глубокого вакуума, не схлопываясь, в отличие от многих резиновых шлангов.

Можно ли использовать для питьевой воды?
Да, металлорукава, изготовленные из пищевой нержавеющей стали AISI 304 или AISI 316, абсолютно гигиеничны, не выделяют вредных веществ и могут использоваться для транспортировки питьевой воды и пищевых продуктов.
