Накидные гайки

Накидные гайки для рукавов высокого давления (РВД) представляют собой категорию комплектующих элементов фитингов, обеспечивающих механическое соединение гибкого трубопровода с адаптерами или ответными частями гидравлических узлов. Функциональное назначение детали заключается в создании осевого усилия, необходимого для плотного прижатия уплотнительных поверхностей (конусов или торцов) и фиксации соединения в рабочем положении.

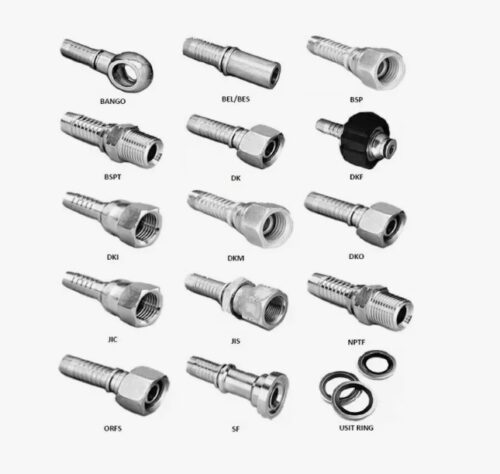

В конструкции фитингов стандартов DKOL, DKOS, JIC, ORFS и BSP накидная гайка является съемным или несъемным (обжатым) элементом, передающим крутящий момент от гаечного ключа к корпусу ниппеля. От качества изготовления резьбы и прочностных характеристик металла гайки зависит способность узла выдерживать высокое давление (до 700 бар) и вибрационные нагрузки без самопроизвольного ослабления.

Технические характеристики и производство накидных гаек

Изготовление накидных гаек осуществляется методом холодной высадки или токарной обработки шестигранного стального прутка на станках с ЧПУ. В качестве материала используется конструкционная углеродистая сталь (например, сталь 20, 35, 45) или нержавеющая сталь (для агрессивных сред). Поверхность изделий покрывается защитным слоем цинка (белое или желтое пассивирование) для предотвращения коррозии.

Конструктивно гайка имеет внутреннюю резьбу и внутренний упорный буртик, который упирается в заплечик ниппеля или стопорное кольцо (врезное кольцо).

Для получения технической консультации по типам резьб или заказа комплектующих можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Классификация и стандарты

Накидные гайки классифицируются по стандарту резьбы и типу уплотнения, которому они соответствуют.

Основные типы:

• Метрическая резьба (M): Используется в стандартах DIN 2353 (DKL, DKOL, DKOS) и ГОСТ (DK).
  • Легкая серия (L): Тонкая стенка, компактные размеры.
  • Тяжелая серия (S): Усиленная конструкция, увеличенный размер под ключ.
• Дюймовая трубная резьба (BSP/G): Применяется в британских и японских стандартах.
• Дюймовая унифицированная резьба (UNF): Используется в американских стандартах JIC и ORFS.

Размеры и совместимость

Размер гайки определяется диаметром резьбы и размером шестигранника «под ключ» (S).

Таблица соответствия для метрической резьбы (DIN):

ВАЖНО: При выборе накидной гайки необходимо строго соблюдать соответствие серии (L или S). Гайки с одинаковой резьбой (например, М20х1.5), но разных серий, имеют разные диаметры проходного отверстия под ниппель. Гайка серии L не налезет на ниппель серии S, а гайка серии S будет болтаться на ниппеле серии L, что сделает сборку невозможной или ненадежной.

Сферы применения в отраслях

Накидные гайки являются расходным материалом при производстве фитингов и ремонте гидравлических соединений.

Основные направления использования:

• Производство РВД: Сборка фитингов со съемными гайками (со стопорным кольцом).
• Монтаж трубных соединений: Соединение жестких гидравлических трубок с использованием врезных колец.
• Ремонт спецтехники: Замена поврежденных (сорванных) гаек на существующих трубопроводах без перепрессовки рукава (если конструкция фитинга позволяет сменить гайку).

Условия сотрудничества

Компания «Резиномир» осуществляет оптовые поставки комплектующих для гидравлических систем. Мы предлагаем накидные гайки всех стандартов и типоразмеров.

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Ассортимент: В наличии метрические и дюймовые гайки, а также врезные кольца.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить спецификацию с указанием резьбы и количества. Прайс-лист зависит от объема закупки (оптом или в розницу).
• Поставка: Отгрузка производится со склада в Новосибирске, возможна комплектация сборных грузов.
• Оплата: Производится по безналичному расчету.
• Гарантия: Предоставляется гарантия на качество металла и точность резьбы.

FAQ (Часто задаваемые вопросы)

Можно ли заменить гайку на уже опрессованном РВД?
Это зависит от конструкции фитинга. Если фитинг имеет обжатую гайку (завальцованную на заводе), то замена невозможна без срезания фитинга и перепрессовки. Если фитинг имеет конструкцию со стопорным кольцом (проволокой), то гайку можно сдвинуть назад, снять кольцо, заменить гайку и собрать обратно.

В чем отличие гайки DK от DKOL?
Гайка DK (российский стандарт) и DKOL (немецкий стандарт) часто имеют одинаковую резьбу и размер под ключ. Однако они могут отличаться высотой и профилем внутреннего упора. В большинстве случаев для метрических фитингов используется универсальная гайка DIN 3870.

Как определить, сорвана ли резьба на гайке?
Визуально осмотрите витки резьбы. Они должны быть ровными, без замятий, сколов и «слизанных» вершин. Если гайка накручивается с трудом от руки или прокручивается при затяжке, резьба повреждена. Использование такой гайки опасно, так как под давлением её может сорвать.

Каким моментом затягивать накидную гайку?
Момент затяжки зависит от размера резьбы и типа уплотнения. Для конусных соединений (DKOL, JIC) обычно достаточно затяжки ключом до ощутимого упора плюс 1/4 — 1/2 оборота. Чрезмерная затяжка («от души») может привести к деформации конуса ниппеля, трещине гайки или выдавливанию уплотнительного кольца.

Нужно ли использовать фиксатор резьбы?
Для накидных гаек гидравлических фитингов использование анаэробных фиксаторов резьбы не требуется и не рекомендуется. Надежность соединения обеспечивается упругой деформацией металла и трением в резьбе под нагрузкой. Фиксатор может усложнить последующий демонтаж.
