Фитинги ORFS

Фитинги ORFS (O-Ring Face Seal) представляют собой категорию высоконадежной гидравлической арматуры, соответствующую американскому стандарту SAE J1453 и международному ISO 8434-3. Ключевой особенностью данного типа соединений является принцип уплотнения: герметизация достигается за счет прижатия плоской торцевой поверхности фитинга к торцу штуцера через эластичное резиновое кольцо (O-ring), уложенное в специальную канавку на штуцере.

Такая конструкция обеспечивает исключительную вибростойкость и способность удерживать сверхвысокое давление без риска ослабления соединения или выдавливания уплотнителя. Фитинги ORFS являются стандартом де-факто для тяжелой строительной, карьерной и сельскохозяйственной техники, работающей в условиях постоянных динамических нагрузок и гидроударов. В отличие от конусных соединений (JIC, BSP), ORFS допускает многократную сборку и разборку узла без потери герметичности, так как металл не деформируется, а изнашивается только сменное резиновое кольцо.

Технические характеристики и производство фитингов ORFS

Изготовление фитингов осуществляется из высокопрочной углеродистой стали с последующим гальваническим цинкованием для защиты от коррозии. Особое требование предъявляется к чистоте обработки торцевой поверхности («зеркала»), которая должна быть идеально плоской для обеспечения герметичности.

Конструктивно фитинг состоит из:

1. Ниппеля: С хвостовиком для опрессовки в РВД и плоским торцом (для фитинга-гайки) или торцом с канавкой под кольцо (для фитинга-штуцера).
2. Накидной гайки: С дюймовой унифицированной резьбой UNF.
3. Уплотнительного кольца: Стандартно изготавливается из нитрильной резины (NBR 90 Shore A), для высоких температур — из фторкаучука (Viton).

Для получения технической консультации по типам резьб или оформления заказа на партию можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Классификация и стандарты

Фитинги ORFS классифицируются по типу исполнения (прямые, угловые) и виду резьбовой части (наружная/внутренняя).

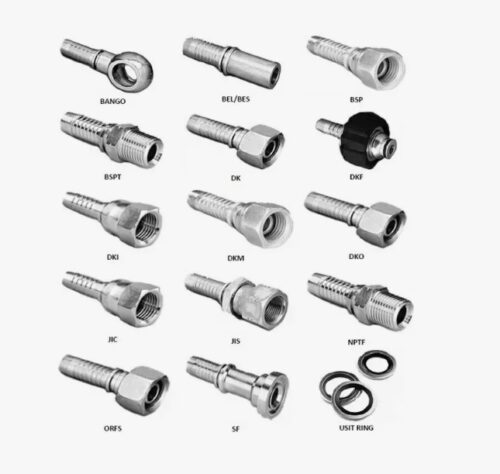

• ORFS (Гайка): Фитинг с внутренней резьбой и плоским торцом. Прикручивается к штуцеру, имеющему кольцо.
• ORFS (Штуцер): Фитинг с наружной резьбой и канавкой под уплотнительное кольцо на торце.

Резьба фитингов ORFS — цилиндрическая дюймовая UN/UNF (Unified Fine), аналогичная стандарту JIC, но с другой геометрией уплотнения.

Типы конфигураций

Геометрия фитингов позволяет решать сложные задачи трассировки:

• Прямые (Straight): Для линейного соединения.
• Угловые (45° и 90°): Отводы для монтажа в ограниченном пространстве.
• Длинные угловые (Long Drop): С удлиненным вылетом для обхода препятствий.

Технические параметры и применение

Фитинги ORFS рассчитаны на самые жесткие условия эксплуатации.

Таблица основных типоразмеров и рабочих давлений:

ВАЖНО: Фитинги ORFS имеют дюймовую резьбу, как и JIC, но они абсолютно несовместимы. У JIC уплотнение происходит по конусу 74°, а у ORFS — по плоскости. Попытка соединить их приведет к повреждению резьбы и отсутствию герметичности. Также важно следить за состоянием уплотнительного кольца: если оно выпало при монтаже, соединение «металл-металл» (плоскость к плоскости) не будет держать давление.

Сферы применения в отраслях

Фитинги ORFS являются стандартом для ведущих производителей тяжелой техники.

Основные направления:

• Строительная и дорожная техника: Экскаваторы, бульдозеры, грейдеры Caterpillar, John Deere, Hitachi, Volvo.
• Сельское хозяйство: Трактора и комбайны John Deere, Case IH (гидростатическая трансмиссия, навесное оборудование).
• Горнодобывающая промышленность: Карьерные самосвалы, буровые установки Sandvik, Atlas Copco.
• Лесозаготовка: Харвестеры и форвардеры.

Условия сотрудничества

Компания «Резиномир» осуществляет оптовые поставки комплектующих для производства РВД. Мы предлагаем фитинги стандарта ORFS всех типоразмеров, включая угловые и фланцевые исполнения.

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Ассортимент: В наличии фитинги под рукава 1SN, 2SN, 4SP, 4SH (Interlock).
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить спецификацию с указанием размера резьбы и диаметра рукава. Прайс-лист зависит от объема закупки (оптом или в розницу).
• Поставка: Отгрузка производится со склада в Новосибирске, возможна комплектация уплотнительными кольцами.
• Оплата: Производится по безналичному расчету.
• Гарантия: Предоставляется гарантия на качество металла и точность резьбы.

FAQ (Часто задаваемые вопросы)

Почему ORFS считается лучшим стандартом для вибрации?
Потому что уплотнение происходит по плоскости через эластичное кольцо. Вибрация не может «расшатать» конус (как в JIC или DKOL), так как конуса нет. Плоскости плотно прижаты, а резина компенсирует микроперемещения и пульсации давления, предотвращая ослабление гайки.

Можно ли ставить ORFS на российскую технику?
Можно, если заменить ответные штуцеры (адаптеры) на гидрораспределителе и цилиндрах на стандарт ORFS. Это часто делают при модернизации техники для повышения надежности, так как ORFS практически исключает течи («сопли») масла.

Как определить размер резьбы ORFS?
Необходимо измерить наружный диаметр резьбы штангенциркулем и определить количество витков на дюйм.

• Пример: Диаметр ~17,3 мм и 16 витков — это 11/16″-16 UNF.
• Пример: Диаметр ~25,2 мм и 14 витков — это 1″-14 UNF.
  Важно также визуально убедиться в наличии плоского торца.

Нужно ли смазывать кольцо перед монтажом?
Да, рекомендуется слегка смазать уплотнительное кольцо чистым гидравлическим маслом перед сборкой. Это предотвратит его задиры или перекручивание при затяжке гайки и обеспечит правильную посадку в канавке.

Какое кольцо подходит для ORFS?
Кольца для ORFS имеют круглое или (реже) квадратное сечение и строго определенные размеры. Обычные сантехнические прокладки не подойдут. Используются кольца из маслобензостойкой резины (NBR) твердостью 90 единиц. Размер кольца зависит от типоразмера фитинга (например, для 11/16″ нужно кольцо 9.25×1.78 мм).
