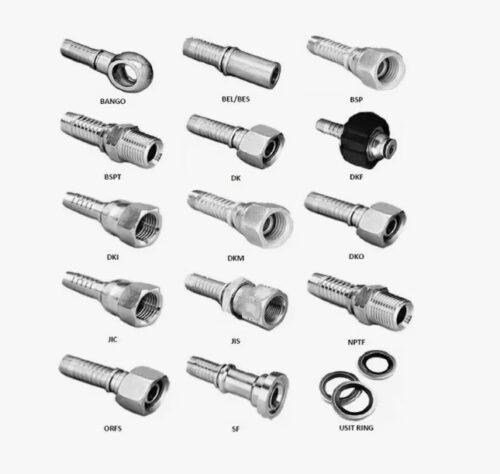

Фитинги NPTF

Фитинги NPTF (National Pipe Taper Fuel) представляют собой категорию гидравлической соединительной арматуры с конической дюймовой резьбой, соответствующей американскому стандарту SAE J516. Отличительной особенностью данного типа соединений является принцип уплотнения: герметичность достигается не за счет дополнительных уплотнительных колец или конусов, а непосредственно путем деформации и смятия витков резьбы при затяжке. Геометрия профиля резьбы спроектирована таким образом, что при свинчивании отсутствует спиральный зазор, что позволяет создавать так называемое «сухое уплотнение» (Dryseal).

В промышленных гидросистемах фитинги NPTF применяются в качестве концевой арматуры рукавов высокого давления (РВД) для подключения к портам насосов, гидроцилиндров и распределителей, имеющих соответствующую коническую резьбу. Данный стандарт широко распространен в американской спецтехнике, буровом оборудовании и системах смазки, где требуется надежная фиксация соединения при высоких вибрационных нагрузках.

Технические характеристики и производство фитингов NPTF

Изготовление фитингов осуществляется из высококачественной углеродистой стали методом механической обработки на станках с ЧПУ. Особое внимание уделяется точности нарезки конической резьбы (угол конуса 1°47′), так как малейшее отклонение приведет к потере герметичности. Для защиты от коррозии готовые изделия подвергаются гальваническому цинкованию.

Конструктивно фитинг состоит из:

1. Ниппеля (хвостовика): С профилем «елочка» для фиксации в рукаве.
2. Резьбовой части: Наружная (штуцер) или внутренняя (гайка) коническая резьба. Внутренняя резьба часто выполняется в поворотном исполнении (гайка вращается относительно ниппеля) для удобства монтажа, но уплотнение в этом случае происходит по внутреннему конусу 60° (NPSM), что является гибридным решением.

Для получения технической консультации по типам резьб или оформления заказа на партию можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Классификация и стандарты

Фитинги NPTF соответствуют стандартам SAE J516 и ANSI B1.20.3.

Основные разновидности:

• NPTF (Штуцер): Фитинг с жесткой наружной конической резьбой. Вкручивается непосредственно в корпус агрегата.
• NPSM (Гайка): Фитинг с накидной гайкой и внутренней цилиндрической резьбой, имеющий внутренний конус 60°. Предназначен для соединения со штуцерами NPTF/NPSM, имеющими ответный наружный конус. В этом случае уплотнение происходит по конусу, а не по резьбе.

Технические параметры

Диапазон размеров резьбы NPTF варьируется от 1/8″ до 2″.

Таблица основных типоразмеров:

ВАЖНО: Несмотря на то, что стандарт NPTF подразумевает «сухое» уплотнение (без дополнительных материалов), на практике для гарантии герметичности и предотвращения «закусывания» (холодной сварки) резьбы при монтаже рекомендуется использовать резьбовые герметики или тефлоновую ленту (с осторожностью). При повторном монтаже использование герметика обязательно, так как витки резьбы уже деформированы.

Сферы применения в отраслях

Фитинги NPTF являются стандартом для североамериканского рынка, но встречаются и на европейском оборудовании.

Основные направления использования:

• Нефтегазовый сектор: Буровое оборудование, системы управления превенторами (традиционно используют конические резьбы для надежности).
• Строительная техника: Гидросистемы машин производства США (Caterpillar, Bobcat, Case).
• Станкостроение: Системы смазки и подачи СОЖ.
• Пневматика: Магистрали сжатого воздуха высокого давления.

Сравнение NPTF с другими стандартами:

Условия сотрудничества

Компания «Резиномир» осуществляет оптовые поставки комплектующих для производства РВД. Мы предлагаем фитинги стандарта NPTF всех типоразмеров, включая прямые и угловые (45°, 90°) исполнения.

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Ассортимент: В наличии фитинги для рукавов 1SN, 2SN, 4SP, 4SH.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить спецификацию с указанием размера резьбы и диаметра рукава. Прайс-лист зависит от объема закупки (оптом или в розницу).
• Поставка: Отгрузка производится со склада в Новосибирске, возможна комплектация обжимными муфтами.
• Оплата: Производится по безналичному расчету.
• Гарантия: Предоставляется гарантия на качество металла и точность резьбы.

FAQ (Часто задаваемые вопросы)

В чем разница между NPT и NPTF?
NPT (National Pipe Taper) — общепромышленная трубная резьба. NPTF (Fuel) — топливная (герметичная) резьба. Разница в допусках на профиль резьбы. У NPTF вершины и впадины витков перекрываются плотнее, не оставляя спирального зазора для протечки жидкости. NPT требует обязательного использования герметика, NPTF теоретически может работать без него, но на практике их часто не различают и герметизируют оба типа.

Можно ли вкрутить фитинг NPTF в порт BSPT?
Нет. Хотя обе резьбы конические и имеют близкие диаметры, у них разный угол профиля резьбы (60° у NPTF и 55° у BSPT) и разный шаг (количество ниток). Попытка соединить их приведет к разрушению резьбы и гарантированной утечке.

Как определить размер резьбы NPTF?
Измерьте наружный диаметр резьбы в самой широкой части конуса.

• Пример: Диаметр ~13-14 мм — это 1/4″.
• Пример: Диаметр ~21 мм — это 1/2″.
  Важно также посчитать количество ниток на дюйм.

Какое давление держат фитинги NPTF?
Рабочее давление зависит от размера. Малые диаметры (1/4″ — 3/8″) выдерживают до 350-400 бар. Крупные диаметры (1″ — 2″) ограничены давлением 140-210 бар из-за риска «расклинивания» порта конической резьбой.

Нужно ли сильно затягивать коническую резьбу?
Затяжка производится до упора плюс 1-2 оборота (метод оборотов от руки). Чрезмерная затяжка может привести к трещине в корпусе детали (насоса, клапана), в которую вкручивается фитинг, так как конус работает как клин. Лучше использовать герметик и умеренную затяжку.
