Фитинги DK

Фитинги DK (DKL) представляют собой категорию гидравлической соединительной арматуры с метрической резьбой и уплотнительным конусом 24°, соответствующую немецкому стандарту DIN 20066/3861 (легкая серия). Данный тип фитингов является одним из наиболее востребованных в европейском машиностроении, так как обеспечивает надежную герметизацию соединений в гидросистемах среднего и высокого давления. Изделия предназначены для опрессовки на рукава высокого давления (РВД) и подключения их к насосам, распределителям и исполнительным механизмам.

Функциональная особенность фитингов DK (DKL) заключается в универсальности конусного уплотнения. В старых версиях стандарта уплотнение происходило по принципу «металл-по-металлу» за счет притирки конуса ниппеля к конусу штуцера. В современных модификациях (DKOL) на конусе ниппеля предусмотрена канавка под резиновое уплотнительное кольцо (O-ring), что значительно повышает вибростойкость и герметичность соединения, исключая микроутечки масла.

Технические характеристики и производство фитингов DK (DKL)

Производство фитингов осуществляется на высокоточных токарных автоматах из конструкционной углеродистой стали. Для защиты от коррозии и агрессивных сред на поверхность наносится гальваническое покрытие (белый или желтый цинк).

Конструкция фитинга включает:

1. Ниппель: С хвостовиком типа «елочка» для фиксации в рукаве и уплотнительным конусом 24° (обратный конус).
2. Накидная гайка: С метрической резьбой для соединения с ответной частью. Гайка может быть обжатой (несьемной) или со штифтовым замком.

Для получения технической консультации по типам резьб и подбору аналогов можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Классификация и стандарты

Фитинги DK (легкая серия) имеют метрическую резьбу от М12х1.5 до М52х2. Ключевым отличием от тяжелой серии (S) является меньшая толщина стенки трубки (конуса) и, соответственно, меньшее рабочее давление.

• DK (DKL): Стандартное исполнение с конусом 24° без уплотнительного кольца. Применяется в системах со средним давлением и статическими нагрузками.
• DKOL: Модернизированная версия (O-ring Light) с резиновым кольцом на конусе. Рекомендуется для систем с пульсирующим давлением и вибрацией.

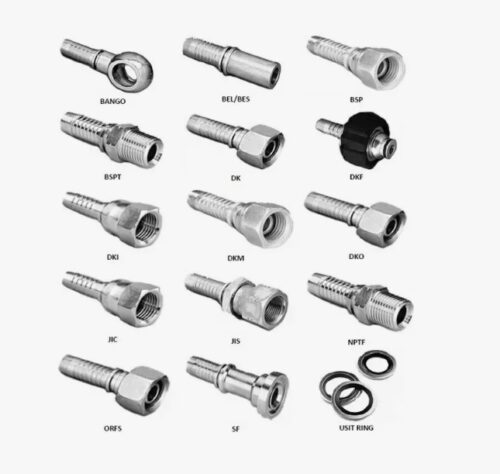

Типы конфигураций

Геометрия фитингов DK позволяет решать различные задачи монтажа:

• Прямые (0°): Базовое исполнение.
• Угловые (45° и 90°): Для монтажа в ограниченном пространстве.
• Штуцеры (AGL): Фитинги с наружной резьбой и внутренним конусом 24°.

Технические параметры и применение

Выбор фитинга зависит от диаметра рукава (DN) и параметров резьбы.

Таблица основных размеров легкой серии (L):

ВАЖНО: Фитинги DK (Европа, конус 24°) и DK (Россия, сфера) имеют одинаковую метрическую резьбу, но разную геометрию уплотнения. Европейский DK имеет конус 24°, а российский — сферический ниппель («яблоко»). Соединять их напрямую категорически не рекомендуется, так как пятно контакта будет некорректным, что приведет к утечкам и повреждению уплотнительных поверхностей. Всегда проверяйте стандарт перед монтажом.

Сферы применения в отраслях

Фитинги DK (DKL) являются стандартом для европейской техники.

Основные направления:

• Сельское хозяйство: Трактора и комбайны Claas, Fendt, John Deere (европейской сборки).
• Строительная техника: Экскаваторы и погрузчики Liebherr, Volvo.
• Станкостроение: Гидравлические прессы, термопластавтоматы.
• Коммунальная техника: Мусоровозы, уборочные машины на шасси MAN, Mercedes, Scania.

Условия сотрудничества

Компания «Резиномир» осуществляет оптовые поставки комплектующих для производства РВД. Мы предлагаем фитинги стандарта DK (DKL/DKOL) всех типоразмеров.

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Ассортимент: В наличии фитинги с гайкой и штуцеры, прямые и угловые.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить спецификацию с указанием резьбы и диаметра рукава. Прайс-лист зависит от объема закупки (оптом или в розницу).
• Поставка: Отгрузка производится со склада в Новосибирске, возможна комплектация обжимными муфтами.
• Оплата: Производится по безналичному расчету.
• Гарантия: Предоставляется гарантия на качество металла и точность резьбы.

FAQ (Часто задаваемые вопросы)

В чем разница между легкой (L) и тяжелой (S) серией?
Обе серии имеют метрическую резьбу и конус 24°. Разница в диаметре посадочного конуса (трубки) и размере гайки. Тяжелая серия (S) рассчитана на более высокое давление (до 630 бар), имеет меньший диаметр прохода при той же резьбе и более массивную гайку. Они не взаимозаменяемы. Например, М20х1.5 может быть как для трубы 12L, так и для трубы 10S.

Можно ли ставить фитинг DKOL вместо DKL?
Да, фитинг DKOL (с кольцом) является улучшенной версией DKL. Он полностью совместим по резьбе и конусу, но обеспечивает лучшую герметичность. Замена DKL на DKOL рекомендуется, особенно в вибронагруженных узлах. Обратная замена (DKOL на DKL) нежелательна.

Как определить серию фитинга (L или S)?
Нужно измерить диаметр вершины конуса (трубки) и размер резьбы. Затем свериться с таблицей стандартов DIN 2353. Также часто на грани гайки выбита маркировка, например «12L» или «16S».

Какое давление выдерживают фитинги DK?
Легкая серия (DKL) обычно рассчитана на давление до 315 бар (для малых диаметров) и до 160 бар (для крупных). Этого достаточно для большинства сельскохозяйственных и коммунальных машин. Для давлений 400+ бар используется тяжелая серия (DKS).

Нужен ли герметик для резьбы DK?
Нет. Уплотнение в фитингах DK (DKL/DKOL) происходит по конусу, а не по резьбе. Нанесение герметика или фум-ленты на резьбу бесполезно для герметичности и может затруднить затяжку гайки, не обеспечив нужного прижима конусов.
