Фитинги BSP

Фитинги BSP (British Standard Pipe) представляют собой категорию гидравлической соединительной арматуры с трубной цилиндрической резьбой (дюймовой), соответствующей британскому стандарту BS 5200. Данный тип соединений является одним из наиболее распространенных в мире и широко применяется для опрессовки рукавов высокого давления (РВД) в европейской, японской (стандарт JIS) и частично американской технике. Функциональная задача фитинга — обеспечить надежную фиксацию на конце гибкого трубопровода и герметичное присоединение к ответной части (адаптеру, гидрораспределителю, насосу).

Ключевой особенностью стандарта BSP является использование резьбы Уитворта (Whitworth) с углом профиля 55° и уплотнение по конусу 60°. Такая конструкция обеспечивает высокую вибростойкость и герметичность соединения, что позволяет использовать данные фитинги в гидросистемах с рабочим давлением до 400 бар (в зависимости от типоразмера).

Технические характеристики и производство фитингов BSP

Изготовление фитингов осуществляется на токарных автоматах с ЧПУ из высококачественной углеродистой стали (автоматная сталь 11SMnPb30 или аналоги). Для повышения коррозионной стойкости готовые изделия подвергаются гальваническому цинкованию с толщиной слоя 8–12 мкм и пассивации (желтый или белый цинк).

Конструктивно фитинг BSP состоит из:

1. Ниппеля (хвостовика): Имеет профиль «елочка» для надежного сцепления с внутренним слоем резины рукава.
2. Корпуса с резьбой или накидной гайкой: Обеспечивает механическое соединение.

Для получения технической консультации по типам резьб или оформления заказа на партию можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Классификация и стандарты

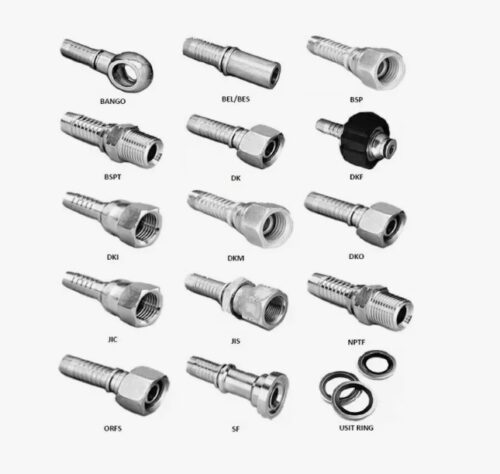

Фитинги BSP подразделяются на несколько типов в зависимости от геометрии уплотнительной части и вида резьбы (наружная или внутренняя).

• BSP (AGR): Штуцер с наружной цилиндрической резьбой и внутренним конусом 60°. Уплотнение происходит по конусу при соединении с фитингом, имеющим наружный конус (сферическую поверхность) или через уплотнительное кольцо.
• BSP (DKR): Фитинг с накидной гайкой (внутренняя резьба) и наружным конусом 60° («сфера»). Универсальное решение для подключения к адаптерам AGR.
• BSPT (R): Штуцер с наружной конической резьбой (tapered). Уплотнение достигается за счет деформации витков резьбы. Применяется реже, требует герметика.

Международные стандарты, регламентирующие размеры: BS 5200 и ISO 12151-6.

Типы конфигураций

По геометрии фитинги делятся на:

• Прямые (0°): Стандартное исполнение.
• Угловые (45° и 90°): Позволяют монтировать РВД в условиях ограниченного пространства, исключая перегибы шланга.
• Компактные (Compact): Угловые фитинги с уменьшенным радиусом изгиба.

Технические параметры и применение

Диапазон размеров резьбы BSP варьируется от 1/8″ до 2″ и более. Количество ниток на дюйм (шаг резьбы) зависит от диаметра.

Таблица основных типоразмеров резьбы BSP:

ВАЖНО: Фитинги BSP (британский стандарт) часто путают с фитингами JIC (американский стандарт). Оба имеют дюймовую резьбу, но у BSP угол профиля резьбы 55° и конус уплотнения 60°, а у JIC — угол резьбы 60° и конус уплотнения 74°. Попытка соединить эти стандарты приведет к повреждению резьбы и гарантированной утечке масла. Всегда проверяйте маркировку и геометрию конуса.

Сферы применения в отраслях

Фитинги BSP широко используются в гидравлике мобильных машин и стационарного оборудования.

Основные направления:

• Спецтехника: Экскаваторы JCB, краны Komatsu, погрузчики Hitachi (используетс�� стандарт BSP/JIS).
• Сельское хозяйство: Импортные трактора и комбайны (John Deere, Case, New Holland).
• Лесозаготовка: Харвестеры и форвардеры Ponsse, Valmet.
• Нефтегазовый сектор: Оборудование для бурения, где традиционно сильны дюймовые стандарты.
• Промышленность: Гидравлические прессы, термопластавтоматы европейского производства.

Условия сотрудничества

Компания «Резиномир» осуществляет оптовые поставки комплектующих для производства РВД. Мы предлагаем фитинги стандарта BSP всех типоразмеров для сервисных центров и промышленных предприятий.

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Ассортимент: В наличии фитинги для рукавов 1SN, 2SN, 4SP, 4SH (включая серию Interlock).
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить спецификацию с указанием типа фитинга и количества. Прайс-лист зависит от объема закупки (оптом или в розницу).
• Поставка: Отгрузка производится со склада в Новосибирске, возможна комплектация обжимными муфтами.
• Оплата: Производится по безналичному расчету.
• Гарантия: Предоставляется гарантия на качество металла и точность резьбы.

FAQ (Часто задаваемые вопросы)

В чем разница между BSP и BSPT?
BSP (он же BSPP — Parallel) имеет цилиндрическую резьбу. Уплотнение происходит по конусу 60° или с помощью уплотнительного кольца (шайбы). BSPT (Tapered) имеет коническую резьбу. Уплотнение происходит за счет смятия витков резьбы при затяжке. Фитинг BSPT можно вкрутить в порт BSP, но герметичность не гарантируется без герметика. Наоборот (цилиндр в конус) — соединить невозможно.

Нужно ли уплотнительное кольцо для фитинга BSP?
В классическом исполнении BSP (металл по металлу) уплотнительное кольцо не требуется, герметичность обеспечивается точной притиркой конусов. Однако современные модификации фитингов BSP часто оснащаются резиновым кольцом (O-ring) на конусе для повышения надежности соединения при вибрации.

Как отличить BSP от метрической резьбы?
Визуально они очень похожи. Необходимо измерить наружный диаметр резьбы штангенциркулем.

• Пример: Диаметр 20,9 мм — это G 1/2″ (BSP). Ближайшая метрика М20х1.5 имеет диаметр 20,0 мм, а М22х1.5 — 22,0 мм. Разница очевидна при точном замере. Также можно воспользоваться резьбомером для определения шага (ниток на дюйм).

Какое давление выдерживают фитинги BSP?
Рабочее давление зависит от размера фитинга и типа рукава. Малые диаметры (до 1/2″) выдерживают давление до 350-400 бар. Крупные диаметры (1″ — 2″) рассчитаны на меньшее давление (160-250 бар). Для сверхвысоких давлений на больших диаметрах рекомендуется использовать фланцевые соединения SAE.

Можно ли использовать фитинги BSP с водой?
Да, стандарт BSP (дюймовая трубная резьба) изначально пришел из водопроводных систем. Фитинги из оцинкованной стали подходят для технической воды. Для питьевой воды или агрессивных сред следует использовать фитинги из нержавеющей стали (AISI 316).
