Угольники

Гидравлические угольники (угловые адаптеры) представляют собой специализированные фитинги, предназначенные для изменения направления потока рабочей жидкости в трубопроводных системах на 90 или 45 градусов. Функциональная роль данных компонентов заключается в обеспечении компактной трассировки гидравлических линий, обходе конструктивных препятствий и исключении критических перегибов рукавов высокого давления (РВД) в местах подключения к агрегатам.

Использование угольников позволяет существенно снизить механические напряжения в трубопроводах, предотвратить преждевременный износ рукавов из-за изломов и обеспечить удобство монтажа в стесненных условиях подкапотного пространства или внутри корпусов оборудования. Изделия рассчитаны на работу в гидравлических контурах высокого давления (до 630 бар), обеспечивая герметичность и надежность соединений при вибрационных и температурных нагрузках.

Технические характеристики и производство угольников

Производство угловых адаптеров осуществляется методом горячей объемной штамповки (ковки) с последующей механической обработкой посадочных поверхностей и нарезкой резьбы на высокоточных станках с ЧПУ. Технология ковки обеспечивает однородную мелкозернистую структуру металла, отсутствие внутренних дефектов и высокую усталостную прочность корпуса, что критично для деталей, работающих под давлением.

В качестве материала используется конструкционная сталь с защитным цинковым покрытием (желтый или белый цинк), устойчивым к коррозии. Для агрессивных сред и пищевой промышленности применяются угольники из нержавеющей стали (AISI 316).

Для получения технической консультации по типам резьб или оформления заказа на партию можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Классификация и стандарты

Угольники классифицируются по типу присоединительной резьбы, углу изгиба и способу уплотнения. Соответствие международным стандартам DIN, ISO, SAE гарантирует взаимозаменяемость с компонентами гидросистем мировых производителей.

Основные стандарты:

• DIN 2353 (DKOL/DKOS): Метрическая резьба с уплотнением по конусу 24°.
• JIC (SAE J514): Американская дюймовая резьба UNF с уплотнением по конусу 74°.
• BSP (British Standard Pipe): Трубная дюймовая резьба с уплотнением по конусу 60°.
• ORFS: Торцевое уплотнение с резиновым кольцом (O-ring) для высокой вибростойкости.
• NPTF / BSPT: Коническая резьба, уплотнение по виткам.

Типы конфигураций

По конструкции угольники делятся на:

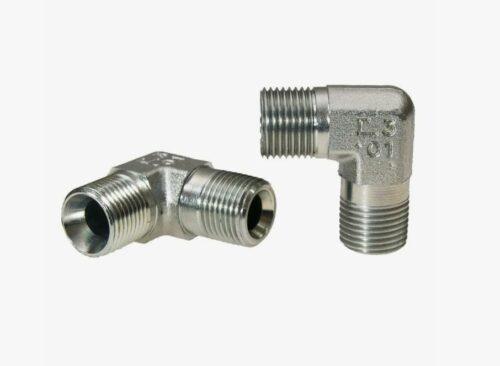

• Угольник штуцерный (папа-папа): Имеет наружную резьбу с обеих сторон.
• Угольник муфтовый (мама-мама): Имеет внутреннюю резьбу с обеих сторон.
• Угольник комбинированный (папа-мама): Наиболее распространенный тип, позволяющий вкрутить одну сторону в корпус, а к другой присоединить РВД.
• Регулируемый угольник: Оснащен накидной гайкой и контргайкой с уплотнительным кольцом, что позволяет позиционировать отвод в нужном направлении перед фиксацией.

Технические параметры и применение

Выбор угольника зависит от рабочего давления и геометрии узла.

Сравнительная таблица по стандартам:

ВАЖНО: Использование угловых адаптеров создает дополнительное гидравлическое сопротивление потоку жидкости (местные потери давления) из-за резкого изменения направления движения. При проектировании систем с высокой скоростью потока рекомендуется использовать угольники с плавным радиусом изгиба («гнутые») или выбирать изделия большего проходного сечения, чтобы избежать кавитации и перегрева масла.

Сферы применения в отраслях

Угловая арматура востребована во всех гидравлических системах.

Основные направления:

• Мобильная техника: Подключение гидроцилиндров в стесненных условиях (стрелы экскаваторов, аутригеры кранов).
• Промышленное оборудование: Разводка трубных магистралей на прессах, литьевых машинах, гидростанциях.
• Сельское хозяйство: Трактора, комбайны (подключение навесного оборудования).
• Судостроение: Гидравлика рулевых машин, люковых закрытий.

Условия сотрудничества

Компания «Резиномир» осуществляет поставки гидравлических адаптеров и угольников. Мы предлагаем широкий ассортимент соединительной арматуры различных стандартов.

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Ассортимент: В наличии угольники 90° и 45°, регулируемые и нерегулируемые.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить спецификацию с указанием типа резьбы и количества. Прайс-лист зависит от объема закупки (оптом или в розницу).
• Поставка: Отгрузка производится со склада в Новосибирске, возможна комплектация сборных грузов.
• Оплата: Производится по безналичному расчету.
• Гарантия: Предоставляется гарантия на качество металла и точность резьбы.

FAQ (Часто задаваемые вопросы)

Чем отличается кованый угольник от паяного?
Кованый угольник изготавливается из цельной заготовки методом горячей штамповки. Он имеет монолитную структуру, высокую прочность и выдерживает огромные давления. Паяный угольник состоит из двух частей, соединенных пайкой. Такие изделия дешевле, но менее надежны при высоких давлениях и вибрации, поэтому в ответственной гидравлике используются преимущественно кованые.

Как правильно установить регулируемый угольник?
Регулируемый угольник имеет контргайку с уплотнительным кольцом и шайбой. Сначала корпус вкручивается в порт оборудования на необходимую глубину, затем поворачивается в нужном направлении (позиционируется). После этого затягивается контргайка, прижимая уплотнительное кольцо к плоскости порта и фиксируя угольник. Важно не перетянуть гайку, чтобы не выдавить уплотнение.

Что такое 90° Compact и Long?
Это обозначение длины плеча угольника. Compact — стандартный короткий угольник. Long — удлиненный угольник, который позволяет «перешагнуть» через препятствие или другой фитинг при плотном монтаже.

Можно ли использовать угольник NPTF без герметика?
Нет. Резьба NPTF является конической и уплотняется за счет смятия витков. Однако для надежной герметизации (особенно при повторном монтаже) и предотвращения «закусывания» резьбы обязательно использование резьбового герметика или тефлоновой ленты (с осторожностью, чтобы не попала внутрь системы).

Как определить размер угольника?
Размер определяется по резьбе (метрическая или дюймовая) и размеру «под ключ» (S). Например, угольник с резьбой M22x1.5 и ключом S27 соответствует стандарту DIN 2353 для трубы 15L (легкая серия). Для точного подбора необходимы штангенциркуль и резьбомер.
