БРС
Показаны все результаты (9)Цены: по возрастанию
Гидравлические быстроразъемные соединения (БРС) — это высокотехнологичные элементы трубопроводной арматуры, предназначенные для оперативного соединения и разъединения гидравлических контуров без использования специального инструмента и потери рабочей жидкости. Ключевая функция устройств заключается в обеспечении герметичности магистрали при высоких давлениях и возможности быстрой смены навесного оборудования (гидромолотов, ковшей, захватов) на спецтехнике.
В промышленных гидросистемах БРС выполняют роль коммутационных узлов, позволяющих проводить диагностику, ремонт и переконфигурацию линий без слива масла из всей системы. Конструкция клапанов (тарельчатых, конических или плоских) автоматически перекрывает поток при разъединении полумуфт, предотвращая загрязнение окружающей среды и попадание воздуха в гидравлику.
Конструкция и стандарты производства БРС
Изготовление быстроразъемных соединений — это процесс высокоточной металлообработки на станках с ЧПУ. В качестве конструкционных материалов используются углеродистая сталь с гальваническим покрытием (цинк-никель), латунь или нержавеющая сталь (AISI 304/316) для работы в агрессивных средах.
Конструктивно БРС состоит из двух частей:
- Муфта («Мама»): Содержит подпружиненный запорный механизм и фиксирующие шарики.
- Ниппель («Папа»): Ответная часть, которая вставляется в муфту и открывает обратный клапан.
Для получения технической консультации по типам резьб или оформления заказа на партию БРС можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.
Нормативные стандарты и типы
Производство гидравлических БРС строго регламентируется международными стандартами ISO, что обеспечивает взаимозаменяемость компонентов от разных производителей (Parker, Faster, Stucchi).
Основные типы соединений:

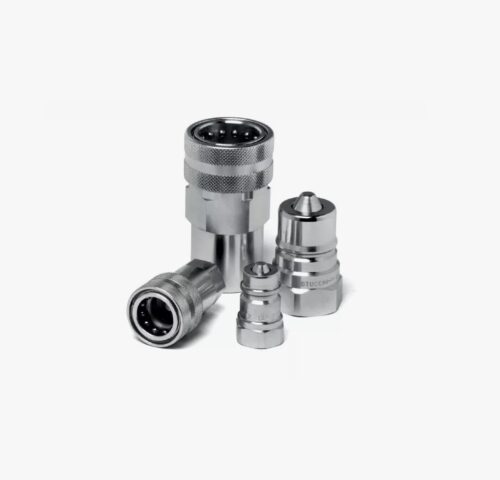

- ISO A (ISO 7241-A): Классическая конструкция с коническим клапаном. Широко применяется в сельскохозяйственной технике (тракторы, комбайны) и коммунальных машинах.
- ISO B (ISO 7241-B): Промышленный стандарт с тарельчатым клапаном. Используется в станкостроении, металлургии и химической промышленности. Отличается повышенной пропускной способностью.
- FIRG (Flat Face / ISO 16028): Соединения с плоским торцом («сухой разъем»). Исключают утечку масла (non-spill) и попадание грязи внутрь системы при размыкании. Стандарт для современной строительной техники (экскаваторы, погрузчики).
- Резьбовые БРС (Screw-to-connect): Соединение фиксируется накидной гайкой с мощной резьбой. Предназначены для работы в условиях сверхвысокого давления (до 700 бар) и импульсных гидроударов (гидромолоты, демонтажное оборудование).
Технические параметры и выбор
При выборе БРС необходимо учитывать рабочее давление, пропускную способность (расход л/мин) и температурный режим.
Сравнительная таблица характеристик популярных типов:
| Тип БРС | Рабочее давление (бар) | Расход (л/мин) | Потеря масла при размыкании | Сфера применения |
|---|---|---|---|---|
| ISO A | 250 – 350 | 10 – 300 | 1.0 – 2.0 мл | Сельхозтехника |
| ISO B | 100 – 400 | 20 – 500 | 1.5 – 3.0 мл | Станки, заводы |
| Flat Face | 350 – 400 | 20 – 400 | 0.01 – 0.02 мл (капля) | Строительная техника, экологичные зоны |
| Резьбовые | 450 – 700 | 50 – 600 | 0.5 – 1.0 мл | Карьерная техника, гидромолоты |
ВАЖНО: Подключение БРС под остаточным давлением (когда в шланге осталось масло под напором) невозможно для стандартных моделей. Попытка силой соединить муфты приведет к поломке механизма или травме оператора. Для таких задач необходимо использовать специальные версии БРС с маркировкой «Connect Under Pressure», имеющие систему сброса давления.
Сферы применения в отраслях
Быстроразъемные соединения являются неотъемлемой частью гидравлики мобильных и стационарных машин.
Примеры использования:
- Лесозаготовительная техника: Подключение харвестерных головок и манипуляторов.
- Нефтегазовая отрасль: Противовыбросовое оборудование, мобильные буровые установки (БРС БРС-2, БРС-3).
- Транспорт: Сцепка тягачей с гидравлическими тралами.
- Спасательное оборудование: Подключение гидравлических ножниц и разжимов (используются БРС Flat Face высокого давления).
Условия сотрудничества
Компания «Резиномир» осуществляет поставки гидравлических комплектующих в Новосибирске и регионах РФ. Мы предлагаем широкий ассортимент БРС всех стандартов от ведущих мировых производителей.
Коммерческие условия:
- Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
- Ассортимент: В наличии муфты, ниппели, защитные заглушки (колпачки) для предотвращения загрязнения разъемов.
- Подбор: Помогаем идентифицировать тип БРС по фото или размерам и подобрать аналог.
- Ценообразование: Чтобы рассчитать стоимость заказа, необходимо указать тип соединения, резьбу и количество. Прайс-лист зависит от объема закупки (оптом или в розницу).
- Оплата: Производится по безналичному расчету.
- Отгрузка: Осуществляется со склада, возможна экспресс-доставка.
- Гарантия: Предоставляется гарантия на герметичность и отсутствие заводского брака.
FAQ (Часто задаваемые вопросы)
Как определить тип БРС?
Визуально:
- ISO A имеет выступающий конический клапан («носик») на ниппеле.
- Flat Face имеет абсолютно плоские торцы у муфты и ниппеля.
- Резьбовые БРС имеют мощную наружную резьбу на одной из полумуфт для скручивания.
Для точной идентификации необходимо измерить диаметр посадочной части и тип присоединительной резьбы.
Можно ли ремонтировать БРС?
Большинство стандартных БРС (ISO A, ISO B) являются неразборными и ремонту не подлежат. При износе уплотнений или механическом повреждении меняется весь узел. Ремонтопригодными являются только дорогие резьбовые соединения и некоторые модели Flat Face, для которых существуют ремкомплекты уплотнений (O-ring + защитное кольцо).
Нужны ли защитные колпачки?
Обязательно. Грязь и песок — главные враги гидравлики. Если оставить рассоединенное БРС открытым, на него налипнет пыль, которая при следующем соединении попадет внутрь гидросистемы и выведет из строя насос или распределитель. Пластиковые или резиновые заглушки стоят копейки, но экономят тысячи на ремонте.
Совместимы ли БРС разных брендов?
Если БРС изготовлены по одному стандарту ISO (например, ISO 16028), они должны быть совместимы геометрически. Однако производители могут иметь разные допуски. Для критически важных узлов и высокого давления рекомендуется использовать пару (муфту и ниппель) одного бренда, чтобы гарантировать 100% герметичность.
Какое масло выдерживают уплотнения БРС?
Стандартные БРС комплектуются уплотнениями из нитрильной резины (NBR), которые работают с минеральными гидравлическими маслами при температуре от -20°С до +100°С. Для работы при низких температурах (до -40°С / -50°С) или с синтетическими маслами требуются специальные морозостойкие уплотнения или Viton (FKM).
