Адаптеры

Гидравлические адаптеры (переходники) представляют собой категорию соединительной арматуры, предназначенной для сопряжения элементов гидросистемы с различными типами резьб, диаметров и уплотнений. Функциональное назначение изделий заключается в создании герметичных переходов между рукавами высокого давления (РВД), трубными магистралями, гидроцилиндрами, насосами и распределителями. Адаптеры обеспечивают возможность сборки гидравлических контуров любой сложности, компенсируя несовместимость стандартов присоединения импортных и отечественных узлов.

В инженерных системах данные компоненты выполняют роль переходного звена, позволяющего изменять направление потока рабочей жидкости (угловые адаптеры), разветвлять линии (тройники, крестовины) и переходить с метрической резьбы на дюймовую или коническую. От качества изготовления и точности резьбовой нарезки адаптера зависит надежность всего соединения и отсутствие утечек масла под высоким давлением.

Технические характеристики и производство гидравлических адаптеров

Изготовление адаптеров осуществляется методом механической обработки на токарных автоматах и фрезерных центрах с ЧПУ. В качестве конструкционного материала используется углеродистая сталь (с гальваническим цинковым покрытием для защиты от коррозии), нержавеющая сталь (для агрессивных сред) или латунь.

Технологический процесс включает:

1. Точение заготовки из шестигранного или круглого проката.
2. Нарезку резьбы (наружной или внутренней) с жестким контролем профиля.
3. Нанесение защитного покрытия (желтое или белое цинкование).

Для получения технической консультации по стандартам резьб или подбору аналогов можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Классификация и стандарты резьб

Адаптеры классифицируются по типу резьбы и способу герметизации соединения. Соответствие международным стандартам гарантирует взаимозаменяемость деталей.

Основные стандарты:

• DIN 2353 (DKOL/DKOS): Метрическая резьба. Уплотнение достигается за счет конуса 24° и резинового кольца (O-ring) на конусе фитинга. Самый распространенный тип в Европе.
• BSP (British Standard Pipe): Трубная цилиндрическая резьба (дюймовая). Уплотнение по конусу 60°. Широко применяется в английской и японской технике.
• JIC (SAE J514): Американская унифицированная резьба (UNF). Уплотнение «металл по металлу» по конусу 74°.
• ORFS (SAE J1453): Американский стандарт с плоской торцевой поверхностью и уплотнительным кольцом, уложенным в канавку. Обеспечивает высокую вибростойкость.
• NPTF / BSPT: Коническая резьба. Герметизация происходит за счет деформации витков резьбы при затяжке.

Типы конфигураций

По геометрии корпуса адаптеры делятся на:

• Прямые (Штуцеры): Соединение двух элементов по одной оси. Виды: «папа-папа», «мама-мама», «папа-мама» (футорки).

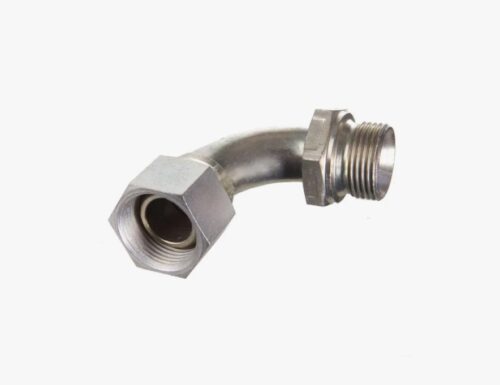

• Угловые (90°, 45°): Изменение направления потока.
• Тройники (T-образные, L-образные): Разветвление потока.
• Крестовины: Соединение четырех линий.

Сферы применения в промышленности

Гидравлические адаптеры являются универсальным решением для интеграции гидравлики.

Примеры использования:

• Сельское хозяйство: Подключение навесного оборудования к тракторам (переход с метрических резьб МТЗ на евростандарт BSP).
• Строительная техника: Ремонт и обслуживание экскаваторов (Caterpillar, Komatsu, JCB), где часто требуются переходы с дюймовых стандартов JIC/ORFS.
• Промышленное оборудование: Сборка гидростанций, подключение манометров и датчиков давления.
• Лесозаготовка: Гидроманипуляторы, харвестерные головки.

ВАЖНО: При монтаже адаптеров с конической резьбой (NPTF, R) допускается использование резьбовых герметиков. Однако для соединений с уплотнением по конусу (DKOL, JIC) или с резиновым кольцом (ORFS) использование ФУМ-ленты или герметиков категорически запрещено. Попадание уплотнительных материалов внутрь конусного соединения нарушает геометрию посадки и гарантированно приводит к утечкам.

Условия сотрудничества

Компания «Резиномир» осуществляет поставки гидравлической арматуры в Новосибирске и регионах РФ. Мы предлагаем широкий номенклатурный ряд адаптеров всех основных стандартов.

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Ассортимент: В наличии метрические, дюймовые, конические переходники, а также уплотнительные кольца USIT.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить спецификацию с указанием типа резьбы и количества. Прайс-лист зависит от объема закупки (оптом или в розницу).
• Поставка: Отгрузка производится со склада, возможна экспресс-доставка.
• Оплата: Безналичный расчет.
• Гарантия: Предоставляется гарантия на качество металла и соответствие резьб стандартам.

FAQ (Часто задаваемые вопросы)

Как определить, какая резьба на адаптере?
Необходимо измерить наружный диаметр резьбы штангенциркулем и определить шаг резьбы (резьбомером).

• Пример: Диаметр 22 мм, шаг 1.5 мм — Метрическая М22х1.5.
• Пример: Диаметр 20.9 мм, шаг 14 ниток на дюйм — Трубная G 1/2″.
  Для точной идентификации рекомендуется использовать таблицы стандартов резьб.

Что означают термины «папа» и «мама»?
Это сленговое обозначение типа резьбы. «Папа» (Male) — наружная резьба (штуцер). «Мама» (Female) — внутренняя резьба (гайка или муфта). Адаптер «папа-мама» имеет с одной стороны наружную, с другой — внутреннюю резьбу.

Какое давление выдерживают адаптеры?
Рабочее давление зависит от стандарта соединения и диаметра. Например, легкая серия метрических адаптеров (L) выдерживает до 315 бар, тяжелая серия (S) — до 630 бар. Дюймовые адаптеры JIC/BSP обычно рассчитаны на давление 250–350 бар. Точные данные указаны в каталоге для каждого типоразмера.

Можно ли использовать водопроводные фитинги в гидравлике?
Нет, это опасно. Водопроводные фитинги (чугунные, латунные для сантехники) рассчитаны на давление до 16-25 бар. В гидравлике давление может достигать 200-400 бар. Использование сантехнических деталей приведет к их разрыву, выбросу масла и травмам персонала. Гидравлические адаптеры изготавливаются из стали и имеют другую конструкцию уплотнений.

Что такое USIT-кольцо?
Это резинометаллическое уплотнительное кольцо (шайба), используемое для герметизации резьбовых соединений (обычно BSP) по плоскости корпуса. Оно состоит из металлического кольца, к которому привулканизирована резиновая кромка. USIT обеспечивает надежное уплотнение при высоком давлении, не деформируясь при затяжке.
