Патрубки универсальные

Патрубки универсальные представляют собой гибкие соединительные элементы трубопроводных систем, предназначенные для транспортировки охлаждающих жидкостей (антифриз, тосол, вода) и воздуха под давлением. Функциональная особенность данной товарной категории заключается в унификации геометрических параметров (диаметр, угол изгиба, длина), что позволяет использовать изделия для ремонта и модернизации систем охлаждения, отопления и турбонаддува различной техники, независимо от марки и модели, где применение оригинальных формованных деталей невозможно или экономически нецелесообразно.

Изделия выполняют роль компенсаторов, гасящих вибрационные нагрузки от двигателя и нивелирующих тепловые расширения жестких металлических магистралей. Высокая эластичность и конструктивная прочность позволяют обеспечивать герметичность соединений в условиях перепадов температур и давления. Для получения технической консультации по подбору типоразмеров или оформления заявки можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технические характеристики и производство патрубков универсальных

Основным материалом для изготовления современных универсальных патрубков является высокостабильный силикон (VMQ — винил-метил-силикон). Технология производства базируется на методе послойного формования на оправках (дорнах) с последующей высокотемпературной вулканизацией. В отличие от резиновых аналогов, изготавливаемых методом экструзии, силиконовые изделия имеют многослойную структуру ручной или полуавтоматической сборки.

Конструкция включает:

1. Внутренний слой: Гладкий силиконовый компаунд, обеспечивающий ламинарное движение жидкости или воздуха и обладающий химической инертностью к этиленгликолю.
2. Армирующий каркас: Состоит из нескольких слоев (от 3 до 5) полиэфирной ткани (полиэстер) или арамидного волокна. Армирование интегрируется в структуру стенки для предотвращения радиального раздутия (эффект «грыжи») и разрыва при скачках давления.
3. Внешний слой: Износостойкий силикон, защищающий силовой каркас от механических повреждений, озона, ультрафиолета и воздействия технических жидкостей в подкапотном пространстве.

Нормативная база и параметры

В Российской Федерации производство универсальных силиконовых патрубков регламентируется Техническими Условиями (ТУ) заводов-изготовителей (например, ТУ 2556-001-XXXXXX), разработанными с учетом международных стандартов SAE J20 (классификация материалов для систем охлаждения). Единый ГОСТ на универсальные силиконовые соединители отсутствует, однако физико-механические свойства материала должны соответствовать жестким требованиям по термостойкости.

Ключевые технические параметры:

• Температурный диапазон: от -60°С до +180°С (кратковременно до +220°С).
• Рабочее давление: от 0,2 до 1,0 МПа (в зависимости от диаметра и количества слоев армирования).
• Давление разрыва: не менее 2,0 – 3,0 МПа.
• Толщина стенки: варьируется от 4 мм до 6 мм.

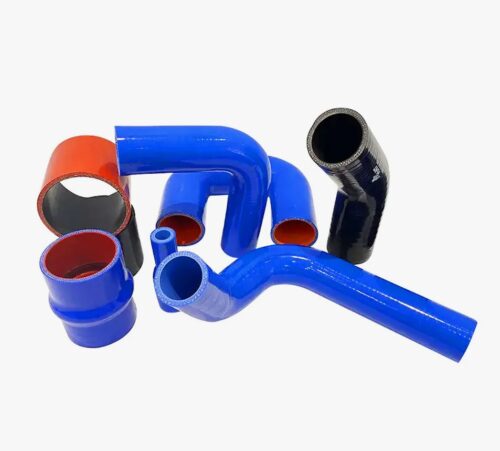

Типоразмеры и конфигурации

Категория «универсальные» подразумевает широкий размерный ряд, позволяющий собрать магистраль любой конфигурации. Классификация осуществляется по геометрии:

• Прямые: Отрезки длиной до 1 метра.
• Угловые: Отводы с углом изгиба 45°, 90°, 135° и 180°.
• Переходные (редукционные): Прямые или угловые элементы с разными диаметрами на входе и выходе (для соединения труб разного сечения).
• Депферные (гофры): Изделия с гофрированной частью для компенсации значительных смещений.

Сферы применения и критерии выбора

Универсальные патрубки востребованы в ситуациях, когда штатная резиновая деталь недоступна или требует улучшения характеристик (тюнинг, работа в суровом климате).

Основные направления использования:

• Ремонт спецтехники: Замена изношенных патрубков радиатора и интеркулера на строительной, сельскохозяйственной и карьерной технике.
• Модернизация коммерческого транспорта: Установка силиконовых магистралей на грузовики (КАМАЗ, МАЗ, Volvo) для увеличения межсервисного интервала и исключения утечек антифриза зимой.
• Промышленное оборудование: Обвязка систем жидкостного охлаждения дизель-генераторов, компрессоров и станков.

Ниже приведена таблица сравнения универсальных силиконовых патрубков и стандартных резиновых изделий (EPDM):

Техническое предупреждение: Стандартные универсальные патрубки из силикона (VMQ) не являются маслобензостойкими. Их категорически запрещено использовать в топливных магистралях и системах подачи масла. Контакт с нефтепродуктами приводит к набуханию материала и потере прочности. Для среды, содержащей масло (например, патрубки вентиляции картера), необходимо использовать специальные версии с внутренним слоем из фторсиликона (FVMQ).

Условия сотрудничества

Компания «Резиномир» осуществляет поставки комплектующих для систем охлаждения и наддува. Мы предлагаем ассортимент универсальных патрубков различных диаметров (от 6 мм до 100 мм и выше).

Коммерческие условия:

• Контрагенты: Работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями.
• Формат поставки: Реализуем продукцию оптом и в розницу (штучно).
• Спецзаказы: Возможна поставка партий под заказ с нестандартными углами изгиба или длиной.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить заявку в отдел продаж. Прайс-лист зависит от объема закупки.
• Оплата: Производится по безналичному расчету.
• Отгрузка: Осуществляется со склада в Новосибирске, организуется логистика в регионы.
• Гарантия: Предоставляется гарантия на отсутствие заводского брака и соответствие геометрических параметров.

FAQ (Часто задаваемые вопросы)

Как правильно измерить диаметр для заказа?
Патрубки маркируются строго по внутреннему диаметру. Для выбора необходимо измерить внешний диаметр металлической трубы или штуцера штангенциркулем. Внутренний диаметр патрубка должен быть равен внешнему диаметру трубы. Например, если труба 50 мм, нужен патрубок 50 мм. Силикон эластичен и плотно обжимает соединение.

Можно ли резать силиконовые патрубки?
Да, универсальные патрубки допускается подрезать по длине для подгонки под конкретное место установки. Рез следует выполнять острым монтажным ножом перпендикулярно оси изделия. После резки рекомендуется удалить возможные «лохмотья» нитей армирования, чтобы они не попали в систему, хотя качественный полиэстер не склонен к осыпанию.

Какие хомуты нужны для силикона?
Рекомендуется использовать силовые хомуты (Т-болт) с широкой лентой и гладкой внутренней поверхностью. Стандартные червячные хомуты с просечками могут повредить (прорезать) внешний слой силикона при сильной затяжке, что приведет к разрушению армирующего слоя.

Выдержит ли патрубок давление турбины?
Да, многослойные армированные патрубки (обычно 3-4 слоя армирования) специально рассчитаны на работу в системах турбонаддува (интеркулера). Они выдерживают избыточное давление наддува и пульсации, не раздуваясь. Важно проверить количество слоев в спецификации (обозначается как «Ply»).

Почему нельзя использовать патрубок для бензина?
Силикон проницаем для молекул углеводородов. Бензин или дизельное топливо пропитывают стенку патрубка, вызывая его разбухание и потерю механической прочности. Со временем патрубок станет рыхлым и разорвется. Для топлива используются только резиновые шланги NBR или фторсиликон.
