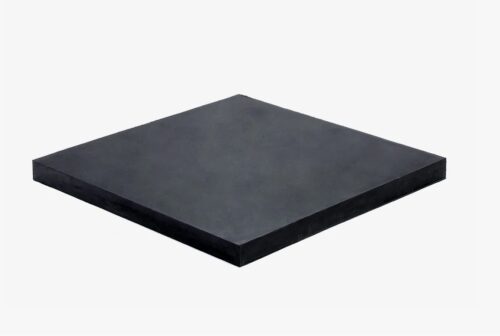

Пластина виброизоляционная (ВЭП)

Пластина виброизоляционная (ВЭП) представляет собой специализированный конструкционный материал на основе вулканизированной резины, обладающий высокими демпфирующими свойствами. Ключевое функциональное назначение изделия заключается в гашении вибрационных нагрузок, структурного шума и одиночных ударов, генерируемых работающим промышленным оборудованием. Материал преобразует кинетическую энергию колебаний в тепловую за счет внутреннего трения в структуре полимера, предотвращая передачу вибрации на фундамент, несущие конструкции зданий и точные механизмы.

Использование вибродемпфирующих эластомеров является обязательным требованием при монтаже прессового, насосного, вентиляционного оборудования и станков с ЧПУ. Это позволяет существенно снизить динамические нагрузки на анкерные крепления, продлить срок службы агрегатов и обеспечить соблюдение санитарных норм по уровню шума и вибрации на производстве.

Технические характеристики и производство пластины виброизоляционной (ВЭП)

Технология изготовления пластин ВЭП базируется на методе формовой вулканизации в гидравлических прессах. В качестве сырья используются специально разработанные рецептуры резиновых смесей с высоким гистерезисом (способностью к рассеиванию энергии). Основным нормативным документом, регламентирующим физико-механические показатели и методы испытаний данной продукции, являются ТУ 38 105256-87.

В отличие от стандартных технических пластин (например, ТМКЩ), виброизоляционные материалы обладают строго нормируемыми динамическими характеристиками, такими как модуль упругости и коэффициент механических потерь. Для получения технической консультации по подбору толщины материала или оформления заказа можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Свойства и параметры

Согласно техническим условиям, пластины ВЭП выпускаются в виде листов (квадратов) размером 500х500 мм или 250х250 мм, а также других форматов по согласованию. Толщина изделий варьируется от 10 до 70 мм, что позволяет набирать необходимую высоту виброопоры.

Ключевые технические параметры:

• Температурный диапазон эксплуатации: от -45°С до +70°С (допускается кратковременное воздействие до +100°С).
• Твердость по Шору А: 40–70 единиц (подбирается в зависимости от статической нагрузки).
• Условная прочность при растяжении: не менее 8,0 МПа.
• Рабочая среда: воздух, пыль, брызги воды, промышленные масла (ограниченно).

Ниже приведена таблица сравнения свойств виброизоляционной пластины и стандартной резины:

Применение в промышленности и монтаж

Эффективность виброизоляции напрямую зависит от правильного расчета удельной нагрузки на площадь опоры. Пластина виброизоляционная (ВЭП) работает наиболее эффективно в зоне резонансных частот, предотвращая их совпадение с собственными частотами колебаний оборудования.

ВАЖНО: При монтаже оборудования на виброизоляционные пластины необходимо исключить наличие жестких связей (металлических болтов, проходящих сквозь резину к фундаменту без изоляции). Анкерные болты должны быть изолированы резиновыми втулками или шайбами, иначе вибрация будет передаваться через металл, и эффективность применения пластин ВЭП сведется к нулю.

Сферы применения материала охватывают широкий спектр задач:

1. Тяжелое машиностроение: Установка кузнечно-прессового оборудования, гильотин, молотов.
2. Энергетика и ЖКХ: Виброизоляция фундаментов под дизель-генераторы, компрессоры, чиллеры и промышленные вентиляторы.
3. Высокоточное оборудование: Защита координатно-измерительных машин и оптических микроскопов от внешней вибрации (пассивная виброизоляция).
4. Строительство: Создание «плавающих полов», развязка несущих конструкций и перекрытий для снижения структурного шума.

Условия сотрудничества

Компания «Резиномир» специализируется на поставках промышленных эластомеров в Новосибирске и регионах РФ. Мы предлагаем пластины ВЭП, изготовленные в строгом соответствии с ТУ 38 105256-87.

Коммерческие условия:

• Работа с юрлицами и ИП: Поставка осуществляется с предоставлением полного пакета документов (УПД, паспорта качества).
• Производство под заказ: Возможно изготовление партий с нестандартными размерами или специфической твердостью по техническому заданию заказчика (в рамках ТУ).
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить заявку в отдел продаж. Прайс-лист зависит от объема закупки (оптом или в розницу).
• Оплата: Безналичный расчет.
• Логистика: Отгрузка производится со склада, организуется доставка до терминала транспортной компании.
• Гарантия: Предоставляется гарантия на сохранение физико-механических свойств материала.

FAQ (Часто задаваемые вопросы)

Чем ВЭП отличается от обычной резины?
Обычная резина (например, ТМКЩ) работает как пружина: она сжимается и возвращает энергию обратно (отскакивает). Пластина виброизоляционная (ВЭП) работает как амортизатор: она поглощает энергию удара и рассеивает ее, не давая «отпружинить» обратно. Это свойство называется высоким внутренним трением.

Как подобрать толщину пластины?
Толщина подбирается исходя из веса оборудования и частоты его колебаний. Чем ниже частота вибрации, тем толще должен быть слой изолятора. Часто пластины укладывают в несколько слоев (пакетами) для достижения нужной толщины и эффективности.

Нужно ли клеить пластину к полу?
В большинстве случаев при установке тяжелого оборудования приклейка не требуется — станок удерживается собственным весом, а высокий коэффициент трения резины предотвращает смещение. Однако для легкого оборудования или при наличии сдвиговых нагрузок рекомендуется использовать специальные клеи (типа 88-НП) или механическую фиксацию с виброразвязкой.

Боится ли материал масла и СОЖ?
Стандартная пластина ВЭП имеет ограниченную маслостойкость. При постоянном воздействии масляной ванны или погружении в СОЖ свойства материала могут ухудшаться (набухание). Для таких условий рекомендуется предусмотреть защитные кожухи или заказать маслостойкое исполнение.

Какой срок службы у виброизоляции?
При правильном расчете статической нагрузки (чтобы резина не была пережата) и отсутствии агрессивных химических воздействий, срок службы пластин ВЭП составляет не менее 10–15 лет без существенной потери демпфирующих свойств.
