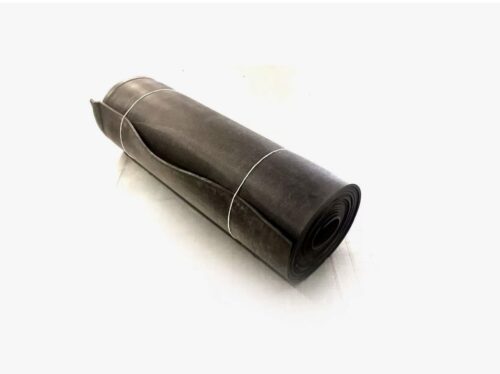

Пластина токопроводящая РЭП
Показаны все результаты (3)Цены: по возрастанию
Пластина токопроводящая РЭП (резина электропроводящая) представляет собой специализированный композитный эластомерный материал, обладающий способностью проводить электрический ток или рассеивать статический заряд. Изделие сочетает в себе упруго-эластичные свойства классической резины с электрофизическими характеристиками проводников. Основным функциональным назначением материала является экранирование электромагнитных полей, обеспечение электрического контакта между узлами без пайки, а также отвод статического электричества для предотвращения искрообразования во взрывоопасных средах.
В промышленных системах и приборостроении данные изделия используются для изготовления уплотнительных прокладок, герметизирующих корпуса электронной аппаратуры от влаги и пыли при одновременном обеспечении электромагнитной совместимости (ЭМС). Эластичность материала позволяет компенсировать неровности сопрягаемых поверхностей, сохраняя стабильный электрический контакт при вибрационных и температурных нагрузках.
Технология производства и состав токопроводящих пластин
Процесс изготовления пластины токопроводящей РЭП базируется на технологии вулканизации наполненных резиновых смесей. Ключевым отличием от производства диэлектрических резин является введение в полимерную матрицу токопроводящих наполнителей. В качестве таких добавок используется высокоструктурный технический углерод (сажа), графит, металлические порошки (серебро, никель, медь) или металлизированные стеклянные сферы. Концентрация и тип наполнителя определяют конечную проводимость изделия.
Для получения технической консультации по выбору типа смеси или оформления заявки на производство можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.
Производство осуществляется двумя основными методами:
- Формовое прессование: Вулканизация в закрытых металлических пресс-формах под высоким давлением. Позволяет получать листы с высокой плотностью и изотропными свойствами.
- Каландрирование (неформовой метод): Непрерывное формирование полотна с последующей вулканизацией в котлах или на барабанных установках. Используется для выпуска рулонных материалов.
Классификация и нормативные стандарты
В Российской Федерации производство электропроводящих резин регламентируется отраслевыми Техническими Условиями (ТУ), например, ТУ 38.1051148-84 или ТУ 2512-046-00152081-2003. Единого ГОСТа на готовые пластины РЭП не существует, однако методы испытаний электрического сопротивления соответствуют ГОСТ 20214-74.
Пластины классифицируются по величине удельного объемного электрического сопротивления (ρv) и назначению:
| Тип пластины | Удельное объемное сопротивление (ρv), Ом·м | Основное назначение | Пример маркировки |
|---|---|---|---|
| РЭП-1 (Экранирующая) | 10−2…100 | Экранирование ЭМИ, создание контактов, тоководы | ИРП-1285, 51-1432 |
| РЭП-2 (Антистатическая) | 102…105 | Снятие статического электричества, напольные покрытия | В-14, В-14-1 |
Технические параметры и свойства
Физико-механические характеристики пластины токопроводящей РЭП зависят от типа каучука (силиконовый, фторсилоксановый, этилен-пропиленовый), используемого в качестве основы.
Основные параметры:
- Твердость по Шору А: Варьируется от 40 до 80 единиц.
- Температурный диапазон: От -60°С до +200°С (для силиконовых основ) или от -30°С до +80°С (для общепромышленных каучуков).
- Относительное удлинение при разрыве: 100–300%.
- Эффективность экранирования: До 100 дБ в диапазоне частот от 10 МГц до 10 ГГц (для специальных марок).
Важно учитывать, что электрическое сопротивление контактного соединения «металл-резина» существенно зависит от давления прижима. Для обеспечения заявленных характеристик экранирования и проводимости необходимо обеспечить равномерное сжатие прокладки на 10-20% от ее начальной толщины. Недостаточный прижим приведет к росту переходного сопротивления и потере эффективности.
Сферы применения в промышленности
Специфические свойства материала определяют его использование в высокотехнологичных отраслях и на опасных производственных объектах.
Примеры применения:
- Радиоэлектроника: Изготовление прокладок для корпусов ВЧ и СВЧ аппаратуры, герметизация волноводных трактов, производство токопроводящих кнопок и переключателей.
- Взрывобезопасность: Обустройство антистатических рабочих мест (настольные маты), напольных покрытий в цехах по производству взрывчатых веществ, лакокрасочных материалов и электронной компонентной базы.
- Медицина: Электроды для физиотерапевтических аппаратов (электрофорез), не вызывающие коррозии и раздражения кожи.
- Кабельная промышленность: Выравнивание электрического поля в муфтах высоковольтных кабелей (полупроводящие экраны).
Условия сотрудничества
Компания «Резиномир» осуществляет поставки специальных резинотехнических изделий для промышленных предприятий Новосибирска и регионов РФ. Мы предлагаем сертифицированную продукцию, прошедшую контроль электрофизических параметров.
Коммерческие условия:
- Контрагенты: Работаем с юридическими лицами и индивидуальными предпринимателями.
- Производство под заказ: Возможна поставка пластин нестандартных толщин или изготовление готовых прокладок по чертежам заказчика.
- Поставка: Товар отгружается со склада, доступна отправка оптом и мелкими партиями (в зависимости от типа материала).
- Ценообразование: Прайс-лист зависит от марки смеси (силикон, нитрил) и объема закупки. Чтобы рассчитать стоимость, необходимо отправить спецификацию в отдел продаж.
- Оплата: Безналичный расчет.
- Гарантия: Предоставляется гарантия на сохранение физико-механических и электрических свойств в пределах срока хранения.
FAQ (Часто задаваемые вопросы)
В чем разница между антистатической и токопроводящей резиной?
Разница заключается в величине электрического сопротивления. Антистатическая резина (ρv>104 Ом·м) предназначена для медленного стекания заряда, чтобы предотвратить искровой разряд. Токопроводящая резина (ρv<102 Ом·м) способна пропускать ток достаточной силы для замыкания цепей или эффективного отражения электромагнитных волн.
Как измерить сопротивление пластины?
Измерение проводится согласно ГОСТ 20214-74 с использованием тераомметра или моста постоянного тока и специальных электродов заданной площади и веса. Обычный мультиметр может показать некорректные данные из-за высокого переходного сопротивления щупов и малой площади контакта.
Можно ли использовать РЭП как обычный уплотнитель?
Да, пластина токопроводящая РЭП обладает всеми герметизирующими свойствами обычной резины (влагостойкость, пылезащита). Однако ее стоимость выше, поэтому использование целесообразно только там, где требуются электропроводящие свойства.
Влияет ли растяжение на проводимость?
Да, при сильном растяжении резины расстояние между проводящими частицами наполнителя (сажи или металла) увеличивается, что приводит к росту электрического сопротивления. При снятии нагрузки параметры восстанавливаются, но может наблюдаться гистерезис.
Как крепить пластину к поверхности?
Для фиксации используются токопроводящие клеи или механическое крепление (прижим фланцем, винтами). Использование обычных диэлектрических клеев создаст изолирующий слой и нарушит электрический контакт.
