Рукава напорные
Отображение 1–20 из 283Цены: по возрастанию
Рукава напорные представляют собой гибкие резинотехнические трубопроводы, армированные текстильным или нитяным каркасом, предназначенные для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов. Изделия функционируют как соединительные звенья в гидравлических, пневматических и топливных системах промышленного оборудования, спецтехники и транспортных магистралей.
Конструктивная гибкость позволяет использовать данные трубопроводы для компенсации вибрационных нагрузок и тепловых расширений в жестких трубопроводных системах, а также для соединения подвижных узлов механизмов. Герметичность и химическая стойкость внутреннего канала определяют их применимость в агрессивных средах и при высоких механических нагрузках.
Технология производства и стандарты на рукава напорные
Производственный цикл изготовления напорных шлангов включает экструзию внутренней камеры, наложение силового каркаса и формирование наружного защитного слоя с последующей вулканизацией в автоклавах или непрерывных вулканизаторах. Ключевым фактором, определяющим прочность, является тип армирования: текстильный каркас (тканевая обертка) или нитяная навивка/оплетка.
В Российской Федерации производство регламентируется двумя основными стандартами:
- ГОСТ 18698-79. Распространяется на рукава напорные с текстильным каркасом. Рассчитаны на рабочее давление до 1,0–2,0 МПа (в зависимости от диаметра и класса).

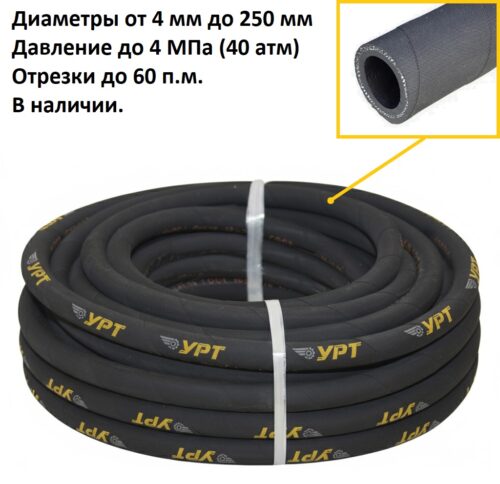

- ГОСТ 10362-76. Регулирует выпуск напорных рукавов с нитяным усилением. Отличаются большей гибкостью и способностью выдерживать давление до 10 МПа (для некоторых типов).
Для получения технической документации или консультации по подбору изделий под конкретные условия эксплуатации, можно направить запрос на nsk@rti-land.ru или связаться с отделом инжиниринга по телефону +7 (800) 302-31-42.
Материалы и конструкция
Структура изделия представляет собой многослойный «сэндвич», где каждый элемент выполняет строго определенную функцию:
- Внутренний слой: Резиновая смесь, контактирующая с рабочей средой. Для нефтепродуктов используются маслобензостойкие (МБС) каучуки (бутадиен-нитрильные), для горячей воды и пара — теплостойкие этилен-пропиленовые каучуки (EPDM).
- Силовой каркас: Обеспечивает сопротивление разрывному давлению. Выполняется из синтетических или хлопчатобумажных тканей (в ГОСТ 18698-79) или полиэфирных/полиамидных нитей (в ГОСТ 10362-76).
- Промежуточные слои: Резиновые прослойки, обеспечивающие адгезию между слоями армирования.
- Наружный слой: Износостойкая резина, защищающая каркас от механических повреждений, озона, ультрафиолета и атмосферных осадков.
Классификация и сферы применения
Согласно ГОСТ 18698-79, рукава напорные классифицируются по типу перекачиваемой среды. Маркировка класса наносится на поверхность изделия и определяет допустимые условия эксплуатации. Ошибочный выбор класса (например, использование водного рукава для перекачки дизельного топлива) ведет к деградации резины и разрушению магистрали.
Ниже приведена таблица соответствия классов и рабочих сред:
| Класс | Рабочая среда | Температурный режим (°С) |
|---|---|---|
| Б (I) | Бензины, керосины, минеральные масла | -35 … +70 |
| В (II) | Техническая вода, слабые растворы кислот/щелочей | -35 … +50 |
| ВГ (III) | Горячая вода | До +100 |
| Г (IV) | Воздух, инертные газы, углекислота, азот | -35 … +50 |
| П (VII) | Пищевые вещества (спирт, вино, молоко, вода) | -35 … +50 |
| Ш (VIII) | Абразивные материалы (песок, штукатурка) | -35 … +50 |
| Пар-1 (X) | Насыщенный пар | До +143 |

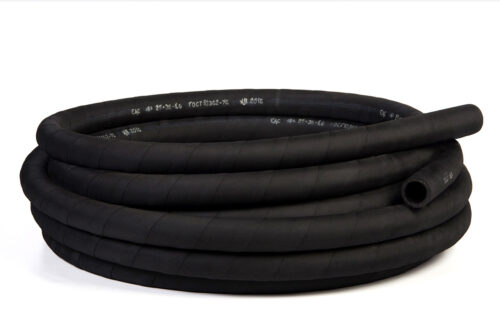

| Пар-2 (X) | Насыщенный пар | До +175 |
Важно помнить, что рукава класса «Пар» (паропроводные) имеют ограниченный ресурс работы при максимальных температурах. Запрещается превышать паспортное давление пара, так как это ведет к критическому перегреву текстильного каркаса и риску взрывной разгерметизации. Для пара и горячей воды рекомендуется использовать усиленную арматуру (хомуты).
Продукция широко применяется в различных отраслях промышленности:
- Машиностроение: Гидравлические системы станков, подача СОЖ.
- Сельское хозяйство: Системы полива, комплектация опрыскивателей, подача жидких удобрений.
- Строительство: Подача сжатого воздуха к пневмоинструменту (отбойные молотки), транспортировка штукатурных смесей.
- Нефтехимия: Технологические линии перекачки нефтепродуктов.
Условия сотрудничества
Компания «Резиномир» предлагает поставку широкого ассортимента резинотехнических изделий в Новосибирске и регионах. Мы обеспечиваем полную комплектацию заявок промышленных предприятий.
Условия работы с нашей компанией:
- Работаем с юридическими лицами (плательщиками НДС) и физическими лицами.
- Возможно изготовление рукавов под заказ по Техническим Условиям (ТУ) с нестандартными параметрами (длина, диаметр, давление).
- Предоставляем гарантию на продукцию при соблюдении норм эксплуатации и хранения.
- Чтобы рассчитать стоимость заказа или запросить актуальный прайс-лист, обратитесь к менеджерам отдела продаж.
- Оплата принимается по безналичному расчету.
- Реализуем продукцию оптом и мелкими партиями.
- Отгрузка производится с соблюдением всех требований к упаковке РТИ.
FAQ (Часто задаваемые вопросы)
Чем отличаются рукава по ГОСТ 18698-79 от рукавов по ГОСТ 10362-76?
Основное отличие — в типе армирования. ГОСТ 18698-79 предполагает использование слоев ткани, что делает рукав более жестким, но прочным на разрыв при больших диаметрах. ГОСТ 10362-76 использует нитяную оплетку, что придает изделию большую гибкость. Рукава по ГОСТ 10362-76 часто используются как длинномерные (в бухтах), тогда как ГОСТ 18698-79 чаще поставляется отрезками (10-20 м).
Как правильно подобрать диаметр?
В обозначении рукава указывается внутренний диаметр в миллиметрах. Он должен соответствовать диаметру условного прохода (Ду) штуцера или патрубка. Попытка натянуть рукав меньшего диаметра приведет к микроразрывам внутреннего слоя, а использование большего диаметра не позволит обеспечить герметичность соединения хомутом.
Какое давление является разрывным?
Запас прочности для напорных рукавов обычно составляет не менее 3P (для воды и воздуха) или 5P (для пара и жидкого топлива), где P — рабочее давление. То есть рукав с рабочим давлением 1,0 МПа должен выдерживать испытательное гидравлическое давление не менее 3,0 МПа (или 5,0 МПа в зависимости от типа) без разрушения. Однако эксплуатировать изделие выше рабочего давления запрещено.
В чем особенность рукавов класса «Пар»?
Эти изделия имеют усиленный многослойный текстильный каркас и изготовлены из термостойкой резины. Особенность эксплуатации заключается в необходимости периодической подтяжки креплений, так как при циклах нагрева/остывания резина испытывает тепловую усадку. Также перед подачей пара необходимо удалять конденсат из системы.
Можно ли использовать рукав класса «Б» (бензин) для подачи питьевой воды?
Нет, это недопустимо. Резиновая смесь для класса «Б» содержит компоненты, обеспечивающие стойкость к нефтепродуктам, но они могут выделять вредные вещества в воду и влиять на органолептические свойства (запах, вкус). Для питьевой воды используются только рукава класса «П» с соответствующим гигиеническим сертификатом.
