Рукава напорно-всасывающие
Отображение 1–20 из 229Цены: по возрастанию

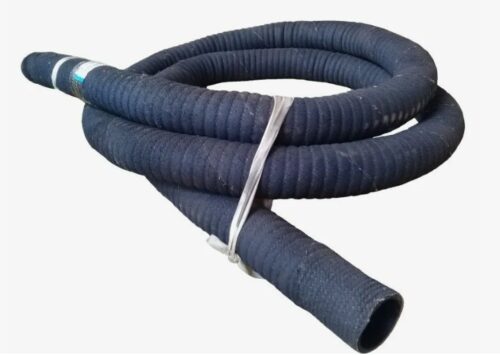

Рукава напорно-всасывающие представляют собой жесткие резинотканевые трубопроводы с металлическим армированием, предназначенные для всасывания и нагнетания различных жидкостей, топлив, масел, газов и сыпучих материалов. Конструктивная особенность данных изделий заключается в способности сохранять форму и проходное сечение как при воздействии внутреннего давления, так и в условиях технического вакуума. В промышленных гидравлических системах они выполняют роль гибких соединительных элементов между насосным оборудованием, резервуарами и оконечными устройствами (гидромониторами, заправочными пистолетами).
Функциональность изделий определяется их способностью компенсировать вибрационные нагрузки и температурные деформации жестких трубопроводов. Они широко используются в коммунальном хозяйстве, агропромышленном комплексе, нефтехимической отрасли и строительстве для перекачки рабочих сред под давлением и заборы воды или реагентов из открытых источников.
Конструкция и производство рукавов напорно-всасывающих
Изготовление данной категории резинотехнических изделий регламентируется межгосударственным стандартом ГОСТ 5398-76. Технологический процесс включает формирование многослойной конструкции на специальных дорнах с последующей вулканизацией в котлах. Основу изделия составляет металлический каркас — стальная спираль, которая закладывается между слоями текстильного корда. Именно спираль предотвращает схлопывание стенок рукава при образовании разрежения (вакуума) в системе.
Структура изделия согласно нормативной документации включает:
- Внутренний резиновый слой (камера) — состав резиновой смеси зависит от класса изделия и контакта с рабочей средой (маслобензостойкая, кислотощелочестойкая, пищевая).
- Текстильный каркас — один или несколько слоев прорезиненной ткани для обеспечения продольной прочности.
- Металлическая спираль — проволока из углеродистой стали.
- Промежуточный резиновый слой — для фиксации спирали и герметизации.
- Наружный резиновый слой — защищает силовую конструкцию от истирания, ультрафиолета, озона и механических повреждений.
Для уточнения деталей по материальному исполнению или получения технической консультации можно отправить запрос на nsk@rti-land.ru или связаться со специалистами по номеру +7 (800) 302-31-42.
Классификация и технические характеристики
Рукава напорно-всасывающие подразделяются на классы в зависимости от химических свойств транспортируемого вещества. Правильный подбор класса критичен для долговечности изделия и безопасности эксплуатации. Использование рукава, не соответствующего среде (например, перекачка бензина через рукав для воды), приведет к быстрому разрушению внутреннего слоя, его набуханию и потере герметичности.
| Класс | Маркировка (группа) | Рабочая среда | Температурный диапазон (Умеренный климат) |
|---|---|---|---|
| В | Вода техническая | Техническая вода, растворы неорганических веществ | -35°С … +50°С |
| Б | Бензин | Керосин, бензин, дизельное топливо, масла на нефтяной основе | -35°С … +90°С |
| КЩ | Кислотощелочные | Слабые растворы неорганических кислот и щелочей (концентрация до 20%) | -35°С … +50°С |
| П | Пищевые | Спирт, пиво, вино, молоко, питьевая вода | -35°С … +50°С |
| Г | Газ | Воздух, углекислый газ, азот, инертные газы | -35°С … +50°С |
Изделия выпускаются в двух группах по давлению:
- I группа: всасывающие (работают под вакуумом 0,08 МПа).
- II группа: напорно-всасывающие (работают под вакуумом 0,08 МПа и давлением 0,3; 0,5 или 1,0 МПа).
Применение рукавов напорно-всасывающих в отраслях
Сфера эксплуатации определяется диаметром проходного сечения и классом изделия. Внутренние диаметры варьируются от 25 мм до 300 мм, а длина отрезков, как правило, составляет 4, 6 или 10 метров (для малых диаметров). К концам изделий присоединяется арматура (фланцы, штуцеры, хомуты) для интеграции в магистраль.
ВАЖНО: При монтаже арматуры запрещается приваривать фланцы непосредственно к металлической спирали рукава или допускать перегрев резины в зоне соединения. Крепление должно осуществляться с помощью специализированных хомутов (например, силовых одноболтовых или двухболтовых), обеспечивающих герметичность без повреждения наружного слоя и деформации спирального каркаса.
Основные направления использования включают:
- Агропромышленный комплекс: Комплектация машин для внесения жидких удобрений, сеялок, опрыскивателей, систем ирригации.
- Коммунальное хозяйство: Оснащение ассенизаторских (вакуумных) машин для откачки септиков, ила, сточных вод.
- Нефтегазовая отрасль: Перекачка нефтепродуктов на АЗС, нефтебазах, при бункеровке судов.
- Пищевая промышленность: Транспортировка молока, алкогольной продукции, питьевой воды на производственных линиях (используются рукава класса «П» с соответствующим гигиеническим сертификатом).
- Строительство: Подача и откачка воды из котлованов, работа с мотопомпами и дренажными насосами.
Условия сотрудничества
Компания «Резиномир» предлагает поставку резинотехнических изделий промышленного назначения. Ассортимент включает рукава напорно-всасывающие всех основных классов и типоразмеров, соответствующих ГОСТ 5398-76.
Мы обеспечиваем прозрачные и выгодные условия для партнеров:
- Работа с юридическими лицами и индивидуальными предпринимателями.
- Возможность производства продукции нестандартных длин или диаметров под заказ по согласованным Техническим Условиям (ТУ).
- Чтобы рассчитать стоимость партии или получить актуальный прайс-лист, необходимо обратиться в отдел продаж.
- Отгрузка осуществляется со склада в Новосибирске, предоставляется гарантия на заводской брак.
- Доступна оплата по безналичному расчету.
- Предлагаем специальные условия для тех, кто закупает товары оптом.
FAQ (Часто задаваемые вопросы)
В чем отличие напорных рукавов от напорно-всасывающих?
Главное конструктивное отличие — наличие металлической спирали у напорно-всасывающих моделей. Напорные рукава имеют только текстильный каркас и предназначены исключительно для подачи под давлением. При попытке всасывания (создания вакуума) напорный рукав «схлопнется», перекрыв поток, тогда как напорно-всасывающий сохранит форму благодаря спирали.
Как правильно измерить диаметр рукава?
Маркировка и заказ осуществляются по внутреннему диаметру изделия (условный проход). Измерять следует внутреннее отверстие без учета толщины стенок. Например, обозначение «Рукав Б-2-75-0,5» означает внутренний диаметр 75 мм.
Можно ли резать такие рукава?
Укорачивание рукава допускается, однако требует специального инструмента для перекусывания стальной спирали (болторезы или УШМ). После резки необходимо тщательно обработать край, чтобы острый конец проволоки не повредил внутренний резиновый слой или руки монтажника, а также обеспечить герметичность торца для предотвращения расслоения корда.
Каковы условия хранения изделий?
Рукава должны храниться в расправленном виде в помещении при температуре от -25°С до +25°С. Не допускается хранение под прямыми солнечными лучами, вблизи работающего отопительного оборудования (ближе 1 метра), а также контакт с веществами, разрушающими резину (масла, растворители, кислоты — если это не предусмотрено классом рукава снаружи).
