Рукава антистатические

Рукава антистатические представляют собой гибкие трубопроводы из резины с текстильным каркасом, металлической спиралью и токопроводящей жилой, предназначенные для напорной и всасывающей транспортировки жидкостей и сыпучих материалов. Конструкция обеспечивает отвод статического электричества с сопротивлением не более 10⁷ Ом, предотвращая искрообразование в системах пневмотранспорта и перекачки горючих сред. Такие рукава решают задачу безопасной эксплуатации в условиях накопления заряда от трения частиц о стенки, что актуально для химической, нефтеперерабатывающей и пищевой промышленности Новосибирска.​

Рукава антистатические: конструкция и технология производства

Составляющие элементы рукава

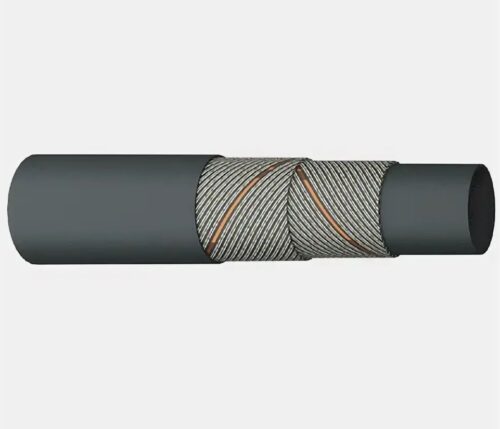

Рукава антистатические строятся из внутреннего слоя маслобензостойкой резины (типа НБР или СКН), текстильного каркаса из 2–4 слоев корда (хлопок или синтетика), металлической спирали из пружинной стали диаметром 1,2–2,0 мм и наружного слоя атмосферостойкой резины. Токопроводящая медная жила или углеродная нить интегрируется в стенку для непрерывного стекания заряда на заземление. Концы оснащаются мягкими манжетами длиной 100–200 мм для фланцевого или муфтового соединения.​

Внутренний диаметр варьируется от 25 мм до 150 мм, наружный — от 35 мм до 200 мм, толщина стенки — 5–12 мм в зависимости от давления.​

Технология изготовления

Производство включает экструзию внутреннего слоя, намотку каркаса с пропиткой клеем, вварку спирали и токопроводящей жилы, экструзию наружного слоя и вулканизацию в автоклаве при 140–160 °С и давлении 1,0–1,5 МПа в течение 1–2 ч. Гофрирование (опционально) выполняется вакуумным методом для повышения гибкости на изгибах радиусом от 150 мм. Запас прочности при разрыве — не менее 3Р по ТУ 38.105373-91.​

Важно: подключение антистатических рукавов без заземления токопроводящей жилы сохраняет заряд на стенках и может привести к искре при соединении с оборудованием.​

Резиновые смеси: внутренний слой — бутадиен-нитрильный каучук (СКН-18, твердость 65 Шор А) с проводящими наполнителями (сажа, углеродные волокна); наружный — этилен-пропиленовый каучук (EPDM) стойкий к озону и УФ.​

Технические параметры и нормативная база рукавов антистатических

Стандарты и испытания

Рукава антистатические выпускают по ТУ 38.105373-91 с дополнениями к ГОСТ 5398-76 (класс Б(А)), где нормируется сопротивление ≤10⁷ Ом, вакуум 0,08 МПа, давление 0,8 МПа, запас прочности 3Р. Испытания включают гидроиспытание на 1,5Р, проверку сопротивления мегомметром и циклы изгиба (не менее 100 000). Температурный диапазон: −50 °С до +90 °С.​

Диапазоны типоразмеров

Условное сопротивление растяжению — 15–20% от внутреннего диаметра.​

Области применения и рекомендации по выбору рукавов антистатических

Рукава антистатические применяют в пневмотранспорте муки, сахара, цемента на заводах Новосибирска, перекачке бензина, дизеля на АЗС и нефтебазах. В технологических схемах фиксируют заземление и радиус изгиба.​

При выборе:

1. Диаметр по расходу (скорость потока 15–25 м/с).​

2. Давление/вакуум по оборудованию.​

3. Температуру (−50 °С до +90 °С).​

4. Среду (масла, ЛВЖ — класс МБС).​

Компания «РезиноМир» работает с юридическими лицами и ИП Новосибирска, предлагает подбор рукавов антистатических по ТЗ, консультацию инженера, поставку оптом/под заказ с безналичной оплатой и отгрузкой по региону; контакты +7 (800) 302-31-42, nsk@rti-land.ru.​

FAQ по рукавым антистатическим

Как проверить антистатические свойства рукава?
Мегомметром при 500 В: сопротивление ≤10⁷ Ом между манжетами в сухом и смаженном состоянии.​

Разница ТУ 38.105373-91 и ГОСТ 5398-76?
ТУ добавляет проводящую жилу и норму сопротивления для горючих сред.​

Допустимый радиус изгиба?
6–10 DN при давлении, 4 DN при вакууме.​

Рукава при −40 °С?
Да, до −50 °С без потери эластичности.​

Под заказ рукава?
Да, по ТЗ с испытаниями по ТУ 38.105373-91.​
