Ремни вариаторные

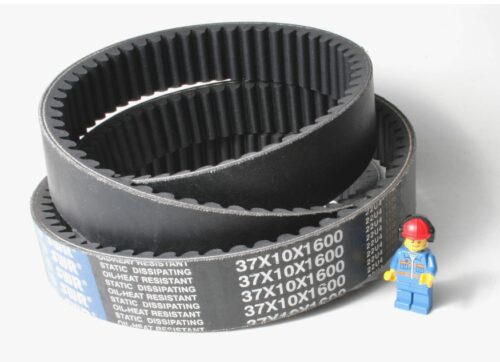

Вариаторные ремни представляют собой специализированную группу приводных элементов, разработанных для бесступенчатого регулирования скорости вращения валов в механизмах с вариаторами. Конструктивно изделие является широким клиновым ремнем с фасонным зубом на внутренней (иногда и на внешней) поверхности. Основное функциональное назначение продукции — передача крутящего момента с возможностью плавного изменения передаточного числа за счет осевого смещения дисков ведущего или ведомого шкива. Благодаря высокой поперечной жесткости и продольной гибкости, ремни обеспечивают стабильную работу приводов сельскохозяйственной техники, снегоходов, промышленного оборудования и транспортных средств.

Для получения технической консультации, идентификации профиля или формирования заявки на поставку оптовой партии, специалисты отделов снабжения и главные механики могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: ремни вариаторные

Главное отличие вариаторного ремня от стандартного клинового заключается в геометрии сечения и внутренней структуре. Отношение ширины большего основания к высоте у вариаторных ремней составляет 2.5–3.5 (у обычных — 1.6). Это обеспечивает большую площадь контакта с коническими дисками вариатора.

Технология производства и материалы

Изготовление осуществляется методом вулканизации слоистой заготовки в пресс-формах. Композитная структура включает:

1. Слой растяжения (основа): Выполнен из полихлоропренового каучука (CR) или EPDM. Обеспечивает эластичность.
2. Несущий слой (кордшнур): Силовой каркас из полиэфирных (полиэстер) или арамидных (кевлар) волокон. Арамидный корд применяется в нагруженных ремнях для комбайнов и снегоходов, так как обладает минимальным удлинением и высокой разрывной прочностью.
3. Слой сжатия: Наполненная резина, армированная поперечно ориентированными волокнами. Это придает ремню исключительную поперечную жесткость, предотвращая его деформацию (сплющивание) под давлением дисков вариатора.
4. Фасонный зуб: Нарезается или формуется на внутренней поверхности. Зубья необходимы для снижения напряжений при изгибе на малых радиусах и улучшения теплоотвода, так как работа вариатора сопряжена с интенсивным трением и нагревом.

Нормативные стандарты и параметры эксплуатации

В Российской Федерации производство и приемка вариаторных ремней регламентируются двумя основными стандартами:

• ГОСТ 24848.1-81 (и .2-81): Ремни клиновые вариаторные для промышленного оборудования.
• ГОСТ 26379-84: Ремни вариаторные широкие для сельскохозяйственных машин.

Международные аналоги производятся в соответствии со стандартами ISO 1604, DIN 7756 и американским стандартом RMA.

Классификация и типоразмеры

Маркировка ремня содержит информацию о ширине профиля, толщине и расчетной длине.

• Пример (ГОСТ 26379): 45х22-4000. Ширина 45 мм, высота 22 мм, расчетная длина 4000 мм.
• Пример (ISO/DIN): W 31.5 — 1000. Профиль шириной 31.5 мм, длина 1000 мм.

Угол клина вариаторных ремней обычно меньше, чем у классических, и составляет от 26° до 34° (стандартный клин — 40°). Это позволяет точнее регулировать скорость.

Техническое предупреждение: При замене вариаторного ремня критически важно учитывать не только длину и ширину, но и угол клина. Установка ремня с углом 34° на шкивы, рассчитанные под 28°, приведет к тому, что ремень будет опираться не всей плоскостью, а только кромками. Это вызовет локальный перегрев, проскальзывание и разрушение ремня в течение нескольких часов работы. Также следует проверять состояние поверхности конусов вариатора: выработка («ступенька») на дисках быстро уничтожит новый ремень.

Сравнение типов клиновых ремней:

Сферы применения в промышленности и агросекторе

Ремни вариаторные являются ключевым элементом трансмиссии в технике, требующей изменения скорости без переключения передач:

• Сельское хозяйство: Привод молотильного барабана, вентилятора очистки и ходовой части зерноуборочных комбайнов (Вектор, Акрос, Дон, Нива, Claas, John Deere).
• Снегоходная техника: Вариаторы снегоходов (Буран, Тайга, Рысь, Yamaha, BRP). Здесь используются усиленные кевларовые ремни, работающие при низких температурах.
• Станкостроение: Токарные и сверлильные станки с регулируемой частотой вращения шпинделя.
• Промышленность: Конвейерные линии, текстильное оборудование, типографские машины.
• Малая механизация: Скутеры, квадроциклы (CVT трансмиссия).

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках приводных элементов для промышленного и сельскохозяйственного сектора.
Условия работы:

• Ассортимент: Поддерживаем складской запас ремней для комбайнов (45х22, 28х16, 38х18 и др.) и промышленного оборудования (по стандартам DIN/ISO). Бренды: Rubena, Optibelt, Darwin, Pix, а также качественные отечественные аналоги.
• Подбор: Осуществляем подбор по размерам (ширина, высота, длина) или каталожным номерам производителей техники.
• Ценообразование: Цена зависит от типоразмера, наличия арамидного корда и бренда. Чтобы рассчитать стоимость заказа, направьте спецификацию. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями по РФ.
• Гарантия: Гарантируем соответствие геометрических параметров и физико-механических свойств.

FAQ: Часто задаваемые вопросы

1. Как правильно измерить длину вариаторного ремня?
Вариаторные ремни часто маркируются по расчетной длине (LpLp​ / LwLw​). В быту проще измерить внешнюю длину (LaLa​) рулеткой. При заказе обязательно укажите, какая это длина (внутренняя, внешняя или рабочая), чтобы избежать ошибок. Для точного подбора лучше предоставить маркировку старого ремня.

2. Почему вариаторный ремень сгорел?
Основные причины:

1. Заклинивание подвижного диска вариатора (ремень не выходит на нужный радиус).
2. Износ поверхности шкивов (дисков).
3. Перегрузка механизма (забивание молотилки соломой).
4. Неправильный подбор ремня (несоответствие ширины или угла).

3. Можно ли ставить ремень чуть уже штатного?
Не рекомендуется. Если ремень уже, он «провалится» глубже между дисками вариатора. Это изменит передаточное число (скорость упадет), уменьшит диапазон регулирования и площадь контакта, что приведет к проскальзыванию и быстрому износу боковых граней.

4. В чем преимущество арамидного корда?
Арамид (Кевлар) обладает высокой прочностью на разрыв и практически не растягивается под нагрузкой. Ремни с арамидным кордом выдерживают резкие ударные нагрузки (например, попадание влажной массы в комбайн) и служат в 2-3 раза дольше стандартных полиэфирных ремней.

5. Есть ли у вас ремни на снегоход «Буран»?
Да, мы поставляем вариаторные ремни для отечественной снегоходной техники (размеры 28х14, 30х14, 32х14, 33х14 и др.) как стандартного исполнения, так и усиленные (импортные аналоги) для тяжелых условий эксплуатации.
