Ремни широкоугольные

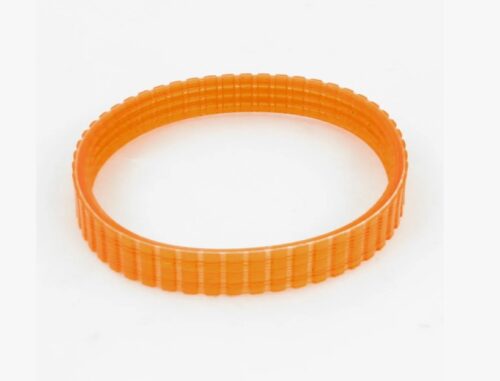

Широкоугольные клиновые ремни (Polyurethan V-belts 60°) представляют собой специализированную группу высокоскоростных приводных ремней, отличающихся увеличенным углом клина (60 градусов против стандартных 40) и применением полиуретана в качестве основного материала. Конструкция с широким углом позволяет ремню передавать больший крутящий момент при меньших габаритах, работать на шкивах малого диаметра и обеспечивать стабильность на сверхвысоких скоростях (до 100 м/с). Данные ремни незаменимы в компактных высокооборотистых приводах шпинделей токарных и фрезерных станков, компрессоров и деревообрабатывающего оборудования.

Для получения технической консультации, подбора ремня по профилю (3M, 5M, 7M, 11M) и длине или формирования заявки на поставку оптом, специалисты по обслуживанию станков могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: ремни широкоугольные

Изделия изготавливаются методом литья из термореактивного полиуретана.

Конструктивные особенности

1. Корпус: Выполнен из полиуретана, обладающего высокой износостойкостью, стойкостью к маслам и озону. Материал жестче резины, что обеспечивает стабильность формы клина под нагрузкой.
2. Корд: Расположен в верхней части ремня. Изготавливается из полиэстера.
3. Зубчатая внутренняя поверхность: Ремни имеют поперечные зубья (нарезку), которые не участвуют в зацеплении (как у ремней ГРМ), а служат для повышения гибкости и улучшения теплоотвода при работе на малых радиусах.
4. Угол клина 60°: Обеспечивает снижение трения и нагрева при высоких оборотах, а также равномерное распределение давления на стенки шкива.

Профили (Сечения)

Широкоугольные ремни классифицируются по ширине верхнего основания:

• 3M: Ширина 3 мм, высота 2 мм.
• 5M: Ширина 5 мм, высота 3 мм.
• 7M: Ширина 7 мм, высота 5 мм.
• 11M: Ширина 11 мм, высота 7 мм.

Нормативные стандарты и параметры

Производство ремней регламентируется стандартами производителей (Mitsuboshi, Gates) и американским стандартом RMA IP-26.

Маркировка

Обозначение содержит профиль и эффективную длину.

• Пример: 5M 710. Профиль 5M, внешняя длина 710 мм.
• Многоручьевые версии (JB): Обозначаются количеством ручьев, например 2-5M 710 (спаренный ремень) или 3-11M 1000. Многоручьевые ремни (Joint Belts) имеют общую верхнюю поверхность, что исключает вибрацию отдельных ветвей.

Техническое предупреждение: Широкоугольные ремни (угол 60°) несовместимы со стандартными клиновыми шкивами (угол 34-40°). Установка ремня 11M в шкив профиля Z или SPZ приведет к тому, что ремень будет касаться канавки только верхними кромками, что вызовет мгновенный перегрев и разрушение. Для этих ремней требуются специальные шкивы.

Сравнение типов ремней:

Сферы применения в промышленности

Ремни широкоугольные востребованы в высокоточном оборудовании:

• Металлообработка: Привод шпинделей токарных автоматов, шлифовальных станков (бренды станков: DMG Mori, Mazak, Haas).
• Деревообработка: Высокоскоростные шпиндели фрезеров.
• Компрессоры: Компактные винтовые и центробежные компрессоры.
• Вентиляторы: Системы охлаждения электроники.
• Медицина: Центрифуги, стоматологическое оборудование.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках комплектующих для импортного оборудования.
Условия работы:

• Ассортимент: В наличии на складе ремни профилей 3M, 5M, 7M, 11M (одиночные и многоручьевые 2-3 ручья). Бренды: Gates (Polyflex JB), Mitsuboshi (Polymax), Optibelt (WR).
• Подбор: Поможем подобрать аналог по маркировке или размерам.
• Ценообразование: Цена зависит от профиля, длины и количества ручьев. Чтобы рассчитать стоимость заказа, направьте спецификацию. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада в Новосибирске. Организуем доставку транспортными компаниями.
• Гарантия: Гарантируем оригинальность продукции.

FAQ: Часто задаваемые вопросы

1. Чем отличается ремень 7M от 7MS?
Обозначения могут варьироваться у разных производителей. 7M — стандартное обозначение профиля. 7MS или 7M-JB часто обозначает многоручьевое исполнение (Joined Belt) или усиленную версию. Важно сверять геометрические размеры.

2. Можно ли заменить ремень Polyflex на обычный клиновой?
Нет, это невозможно без замены шкивов. Угол клина и размеры сечения кардинально отличаются. Обычный ремень не сможет работать на скоростях, характерных для Polyflex, и быстро сгорит.

3. Как измерить длину широкоугольного ремня?
Длина измеряется по внешней окружности (LaLa​). Поскольку ремень полиуретановый и жесткий, он практически не тянется, поэтому замер должен быть точным. Лучше всего ориентироваться на маркировку старого ремня (например, 7M1000).

4. Нужно ли натягивать этот ремень?
Да, как и любой фрикционный ремень, он требует натяжения для создания силы трения. Однако благодаря высокому коэффициенту трения полиуретана и углу 60°, требуемое натяжение может быть меньше, чем для классических ремней, что снижает нагрузку на подшипники шпинделя.

5. Боится ли полиуретан масла?
Полиуретан обладает отличной маслостойкостью. Попадание небольшого количества масла или СОЖ (смазочно-охлаждающей жидкости) не разрушит ремень, но может вызвать проскальзывание. Шкивы и ремень должны быть чистыми.
