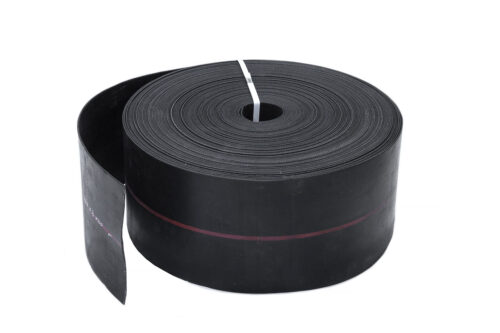

Ремни плоские ГОСТ 23831

Ремни плоские приводные резинотканевые, изготовленные по ГОСТ 23831-79, представляют собой гибкие бесконечные ленты прямоугольного сечения, предназначенные для передачи вращательного момента в плоскоременных передачах промышленных механизмов и сельскохозяйственных машин. Основное функциональное назначение изделий — передача мощности от ведущего шкива к ведомому за счет сил трения, а также транспортировка легких грузов (в качестве конвейерной ленты). Плоские ремни характеризуются высокой тяговой способностью, плавностью хода, виброгасящими свойствами и возможностью работы на высоких скоростях (до 30 м/с и выше).

Для получения технической консультации, выбора ширины и количества прокладок или формирования заявки на поставку оптом, специалисты производственных предприятий могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: ремни плоские ГОСТ 23831-79

Изготовление ремней осуществляется методом послойной сборки тканевого каркаса на дорнах с последующей вулканизацией. Отличительной особенностью бесконечных ремней является отсутствие шва, что обеспечивает равномерную прочность по всей длине. Ремни конечной длины (рулонные) стыкуются методами склеивания или механическими соединителями.

Материаловедение и конструкция

Ремень состоит из тканевого каркаса, который воспринимает нагрузку, и резиновых прослоек, связывающих слои ткани в единый монолит.

• Ткань БКНЛ-65: Бельтинговая ткань из комбинированных нитей (лавсан/хлопок). Номинальная прочность прокладки — 55 Н/мм. Обеспечивает гибкость и хорошее сцепление со шкивом.
• Ткань ТК-200-2: Полиамидная (капроновая) ткань. Прочность прокладки — 200 Н/мм. Для нагруженных передач.
• Резина: Используются смеси на основе синтетических каучуков, обеспечивающие работоспособность в диапазоне температур от -25°С до +60°С (общее назначение).

Классификация

Согласно ГОСТ 23831-79, ремни подразделяются на:

1. Общего назначения: Для работы в неагрессивных средах.
2. Морозостойкие: Работоспособны при температуре до -45°С.
3. Антистатические: Для взрывоопасных производств (элеваторы, шахты).

Нормативные стандарты и параметры

Основным документом является ГОСТ 23831-79 («Ремни плоские приводные резинотканевые. Технические условия»).

Типоразмеры

Ремни выпускаются шириной от 20 до 1200 мм.

• Толщина: Определяется количеством тканевых прокладок (обычно 3, 4, 5, 6 слоев) и толщиной резиновых прослоек.
  • 3-слойный: ~3.0-4.5 мм.
  • 4-слойный: ~4.5-6.0 мм.
  • 5-слойный: ~6.0-7.5 мм.
• Длина: Стандартный ряд длин бесконечных ремней (2500, 3000, 4500 мм и др.) или в рулонах по 50-100 метров.

Техническое предупреждение: Для обеспечения стабильной работы плоскоременной передачи шкивы должны иметь выпуклую поверхность («бомбину»). Это способствует самоцентрированию ремня. Работа на цилиндрических шкивах без реборд может привести к сбеганию ремня при малейшем перекосе валов. Также важно следить за натяжением: проскальзывание плоского ремня вызывает интенсивный нагрев и быстрое разрушение («подгорание») рабочей поверхности.

Сравнение типов ремней:

Сферы применения в промышленности

Плоские ремни ГОСТ 23831 используются в приводах и транспортирующих устройствах:

• Сельское хозяйство: Пресс-подборщики (рулонные прессы), зернометатели (триммеры), нории (элеваторные ремни с ковшами).
• Деревообработка: Пилорамы, рейсмусовые станки.
• Металлообработка: Плоскошлифовальные, токарные станки.
• Текстильная промышленность: Чесальные и прядильные машины.
• Насосное оборудование: Привод центробежных насосов.

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет поставки промышленных ремней для предприятий аграрного и промышленного сектора.
Условия работы:

• Ассортимент: В наличии плоские ремни (ленты) шириной 125, 150, 200, 250, 300, 400, 500 мм.
• Услуги: Резка ленты в размер по ширине и длине. Стыковка (склейка или механические замки) ремней конечной длины. Изготовление бесконечных ремней под заказ.
• Ценообразование: Цена формируется за погонный или квадратный метр. Чтобы рассчитать стоимость заказа, укажите параметры ремня (ширина х длина х кол-во слоев). Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Как измерить длину плоского ремня?
Длину измеряют по внутренней окружности. Если ремень разорван — рулеткой. Если натянут — ниткой или шнуром, проложенным по шкивам при среднем положении натяжного ролика.

2. Можно ли использовать транспортерную ленту вместо приводного ремня?
Транспортерная лента (ГОСТ 20-2018) конструктивно схожа с плоским ремнем, но имеет более толстые резиновые обкладки (для защиты от груза) и часто более жесткий каркас. Использование её в качестве приводного ремня возможно, но КПД будет ниже, а нагрев выше из-за потерь на изгиб толстой резины. Приводные ремни тоньше и гибче.

3. Как состыковать плоский ремень?
Стыковка производится тремя способами:

1. Склейка (вулканизация): Концы срезаются «на ус» или ступеньками и склеиваются под прессом. Шов получается гладким и прочным.
2. Сшивка: Кожаными ремешками (устаревший метод).
3. Механические замки: Металлические скобы (крокодилы). Быстро, но шумно и изнашивает шкивы.

4. Сколько слоев ткани должно быть в ремне?
Количество прокладок (3, 4, 5…) выбирается исходя из диаметра малого шкива. Чем меньше шкив, тем тоньше должен быть ремень (меньше слоев), чтобы он не расслаивался при изгибе. Например, для шкива 100 мм рекомендуется 3 слоя, для 200 мм — 4-5 слоев.

5. Почему ремень слетает?
Причины: несоосность валов, конусность шкивов (износ), отсутствие выпуклости (бомбины) на шкиве, налипание грязи/смолы на шкивы. Плоский ремень чувствителен к геометрии передачи.
