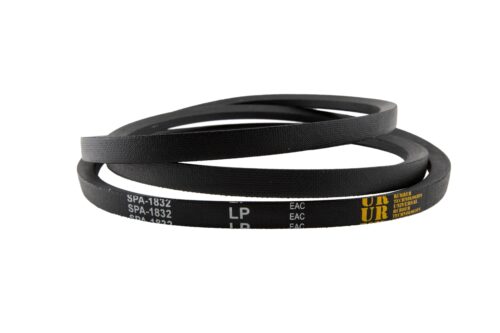

Ремни клиновые узкого сечения DIN 7753

Узкие клиновые ремни (усиленные) стандарта DIN 7753 представляют собой следующее поколение приводных ремней, отличающееся от классических профилей оптимизированной геометрией поперечного сечения (соотношение ширины к высоте $\approx$ 1.2:1). Увеличенная высота профиля при той же ширине обеспечивает большую площадь контакта боковых граней со шкивом и повышенную нагрузочную способность корда. Это позволяет передавать в 1.5–2 раза большую мощность, чем классические ремни, при сохранении тех же габаритов привода или, наоборот, уменьшить размеры и вес передачи.

Для получения технической консультации, подбора ремней по расчетной длине (LdLd​) или формирования заявки на поставку оптовой партии (Set Constant), специалисты промышленных предприятий могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: ремни DIN 7753

Узкоклиновые ремни изготавливаются по технологии вулканизации с использованием высокомодульных материалов.

Материаловедение

1. Корд (Tension member): Изготавливается из полиэфирного (Polyester) шнура специальной крутки. Обладает низкой вытяжкой и высокой прочностью на разрыв.
2. Компаунд (Rubber compound): Резина на основе хлоропренового каучука (CR) или EPDM. Обеспечивает маслостойкость, антистатические свойства (согласно ISO 1813) и термостойкость (от -40°С до +70°С).
3. Обертка (Cover fabric): Износостойкая ткань, пропитанная резиной. Защищает ремень от внешних воздействий.

Профили (Сечения)

Стандарт DIN 7753 определяет четыре основных профиля узких ремней:

• SPZ (9.7×8): Ширина 9.7 мм, высота 8 мм.
• SPA (12.7×10): Ширина 12.7 мм, высота 10 мм.
• SPB (16.3×13): Ширина 16.3 мм, высота 13 мм.
• SPC (22×18): Ширина 22 мм, высота 18 мм.

Нормативные стандарты и параметры эксплуатации

Производство ремней регламентируется немецким стандартом DIN 7753 Part 1 и международным ISO 4184.

Маркировка длины

В стандарте DIN 7753 основной размерностью является расчетная длина (LdLd​, Datum Length), измеряемая по нейтральной линии корда под натяжением.

• Пример: Ремень SPA 1500 Ld. Профиль SPA, расчетная длина 1500 мм.

В некоторых каталогах может указываться внешняя длина (LaLa​). Соотношение длин:

• SPZ: La≈Ld+13La​≈Ld​+13 мм
• SPA: La≈Ld+18La​≈Ld​+18 мм
• SPB: La≈Ld+22La​≈Ld​+22 мм
• SPC: La≈Ld+30La​≈Ld​+30 мм

Техническое предупреждение: Узкие ремни (SPZ, SPA, SPB, SPC) можно устанавливать на шкивы, предназначенные для классических ремней (Z, A, B, C) при условии совпадения угла клина, но при этом ремень будет «утоплен» в канавке, что немного изменит передаточное число. Однако классические ремни (Z, A, B, C) нельзя устанавливать на специальные шкивы для узких ремней, так как классический ремень шире и не сядет в канавку на нужную глубину.

Сравнение профилей узких и классических ремней:

Сферы применения в промышленности

Ремни узкого сечения являются стандартом для современного высоконагруженного оборудования:

• Компрессорное оборудование: Винтовые компрессоры (высокие скорости, компактность).
• Вентиляция и кондиционирование: Мощные промышленные вентиляторы, чиллеры.
• Строительная техника: Бетономешалки, виброплиты, дорожные катки.
• Горное дело: Дробилки, грохоты (часто используются многоручьевые версии).
• Сельское хозяйство: Комбайны, тракторы (импортная техника).

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках приводных ремней.
Условия работы:

• Ассортимент: Поддерживаем складской запас ремней профилей SPZ, SPA, SPB, SPC длиной от 600 до 8000 мм. Бренды: Optibelt (серия Red Power, SK), Contitech, PIX, Rubena.
• Комплектация: Поставляем ремни с допуском по длине «S=C» (Set Constant), что позволяет устанавливать их в комплекты без дополнительного подбора.
• Ценообразование: Цена зависит от профиля, длины и производителя. Чтобы рассчитать стоимость заказа, направьте спецификацию. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями.
• Гарантия: Гарантируем отсутствие заводского брака.

FAQ: Часто задаваемые вопросы

1. Чем отличается ремень SPA от профиля А?
Профиль A — это классический ремень (ширина 13 мм, высота 8 мм). Профиль SPA — это узкий усиленный ремень (ширина 12.7 мм, высота 10 мм). SPA выше, имеет большую площадь боковой поверхности и более мощный корд. Он передает большую мощность и служит дольше.

2. Что такое «фасонный зуб» на узком ремне (XPA, XPB)?
Ремни с маркировкой X (XPZ, XPA, XPB, XPC) имеют формованный зуб на внутренней поверхности. Это не зубчатый ремень для синхронной передачи! Зубья нужны для повышения гибкости и охлаждения. Такие ремни могут работать на шкивах меньшего диаметра и при более высоких скоростях, чем гладкие обернутые ремни (SPZ, SPA…).

3. Можно ли ставить ремень XPA вместо SPA?
Да, ремни с фасонным зубом (XPA) полностью взаимозаменяемы с гладкими ремнями (SPA) того же профиля и длины. Замена на зубчатый вариант повысит надежность привода и его КПД.

4. Как измерить длину, если маркировки нет?
Измерьте длину ремня по внешней окружности рулеткой (LaLa​). Затем определите профиль, измерив ширину верхнего основания и высоту. Зная профиль и внешнюю длину, можно подобрать ремень по каталогу, пересчитав LaLa​ в расчетную длину LdLd​.

5. Почему ремни в комплекте провисают по-разному?
Если ремни не из одной подобранной партии (Matched Set) или не имеют допуска S=C, их длина может отличаться в пределах стандарта (до 1%). В многоручьевой передаче это критично. Всегда покупайте ремни комплектом от одного производителя и проверяйте маркировку партии.
