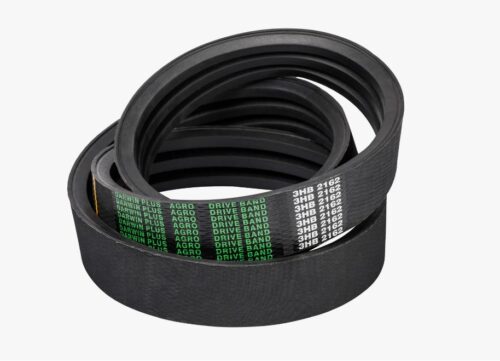

Ремни клиновые многоручьёвые

Многоручьевые клиновые ремни представляют собой монолитную конструкцию из нескольких (от 2 до 6) одиночных клиновых ремней, соединенных между собой по верхнему основанию плоской резинотканевой пластиной. Основное функциональное назначение данных изделий — передача высокой мощности в приводах с пульсирующей и ударной нагрузкой, где использование комплекта отдельных ремней неэффективно из-за их неравномерного вытягивания, вибрации и проворачивания в ручьях шкива. Многоручьевая конструкция обеспечивает равномерное распределение нагрузки между клиньями, повышенную поперечную жесткость и стабильность работы привода на больших межосевых расстояниях.

Для получения технической консультации, подбора аналога по маркировке (2HB, 3HB, 4SPC) или формирования заявки на поставку оптом, специалисты промышленных и аграрных предприятий могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: ремни клиновые многоручьевые

Изделие сочетает в себе преимущества клиновой передачи (высокое сцепление) и плоского ремня (монолитность).

Конструкция

• Клинья: Имеют стандартные сечения (узкие или классические). Несущий слой (корд) выполнен из полиэстера или арамида.
• Соединительная пластина (связка): Слой прорезиненной ткани, вулканизированный вместе с клиньями. Обеспечивает синхронную работу всех ручьев.

Классификация профилей

Многоручьевые ремни делятся на группы по типу сечения клина:

1. Классические (HB, HC): На базе ремней профиля B (17х11) и C (22х14).
2. Узкие (3V, 5V, 8V): Американский стандарт RMA (9J, 15J, 25J). Высокая передаваемая мощность.
3. Узкие европейские (SPZ, SPA, SPB, SPC): Стандарт ISO/DIN.

Преимущества перед комплектом одиночных ремней

• Исключение перекручивания и соскакивания ремней при вибрации.
• Равномерный износ всех клиньев.
• Возможность передачи больших мощностей в ограниченном пространстве.
• Устойчивость к ударным нагрузкам (камнедробилки, поршневые насосы).

Нормативные стандарты и параметры эксплуатации

Производство многоручьевых ремней регламентируется международными стандартами ISO 5290, RMA IP-22 и российским ТУ 38.1051998-91.

Маркировка

Обозначение содержит количество ручьев, профиль клина и эффективную длину (LeLe​).

• Пример: 4-SPC 4500 Lw. 4 ручья профиля SPC, расчетная длина 4500 мм.
• Пример (RMA): 2-5V 1200. 2 ручья профиля 5V (15J), эффективная длина 120 дюймов (3048 мм).

Техническое предупреждение: Для работы многоручьевых ремней требуются специальные шкивы, соответствующие стандартам ISO 5291 или RMA. Расстояние между центрами канавок ($e$) у многоручьевых шкивов строго регламентировано и может отличаться от шага обычных шкивов. Использование многоручьевого ремня на стандартных одиночных шкивах, собранных в пакет, недопустимо без проверки межосевого расстояния канавок, так как это приведет к разрушению соединительной пластины или износу клиньев.

Сравнение типов ремней:

Сферы применения в промышленности

Многоручьевые ремни незаменимы в тяжелых приводах:

• Сельское хозяйство: Главный привод комбайнов (John Deere, Claas, Case, Дон), косилок, измельчителей.
• Горная промышленность: Щековые и конусные дробилки, грохоты, мельницы.
• Нефтегазовая отрасль: Приводы станков-качалок, буровых насосов.
• Строительство: Дорожные фрезы, виброплиты.
• Деревообработка: Пилорамы, рубительные машины.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках усиленных приводных ремней.
Условия работы:

• Ассортимент: Поставляем ремни профилей 2HB, 3HB, 4HB, 2SPC, 3SPC, 4SPC, 2-5V, 3-5V и др. Бренды: Optibelt (Kraftband), Contitech (Multibelt), Gates, Rubena.
• Подбор: Поможем идентифицировать ремень по каталожному номеру сельхозтехники или размерам.
• Ценообразование: Цена зависит от количества ручьев, профиля и бренда. Чтобы рассчитать стоимость, направьте заявку. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями.
• Гарантия: Гарантируем отсутствие заводского брака.

FAQ: Часто задаваемые вопросы

1. Можно ли заменить многоручьевой ремень на комплект одиночных?
Теоретически можно, если профиль совпадает. Но одиночные ремни будут работать хуже: они могут вибрировать («хлестать»), переворачиваться в канавках и неравномерно вытягиваться. Для тяжелых ударных нагрузок (дробилки, комбайны) такая замена приведет к частым поломкам и простоям. Обратная замена (одиночных на многоручьевой) возможна, если позволяет шаг канавок шкива.

2. Как измерить длину многоручьевого ремня?
Измеряется эффективная длина (LeLe​) по внешней поверхности или расчетная (LpLp​). В полевых условиях можно измерить длину рулеткой по внешней стороне и вычесть поправку на толщину. Лучше всего ориентироваться на маркировку старого ремня.

3. Что такое профиль 15J?
15J — это обозначение профиля 5V по стандарту ISO. Ширина клина по верху 15 мм (точнее 15.9 мм). Это узкий высокий профиль, предназначенный для передачи больших мощностей.

4. Нужно ли менять шкивы при переходе на многоручьевой ремень?
Необходимо проверить шкивы на соответствие шага канавок ($e$). Если шаг совпадает со стандартом многоручьевого ремня и износ канавок в норме, шкивы менять не нужно.

5. Почему ремень рвется по связке (между клиньями)?
Разрыв соединительной пластины обычно происходит из-за попадания посторонних предметов (камней) между ремнем и шкивом или из-за несоответствия профиля шкива профилю ремня (ремень «садится» на дно канавки или шаг канавок не совпадает).
