Ремни клиновые ГОСТ 1284
Отображение 1–20 из 707Цены: по возрастанию
Ремни приводные клиновые нормальных сечений, изготовленные по ГОСТ 1284.1-89 и ГОСТ 1284.2-89, являются основным элементом механических передач в отечественном машиностроении. Изделия представляют собой бесконечные резинотканевые кольца трапециевидного сечения, предназначенные для передачи крутящего момента между валами при температурах от -30°С до +60°С. Благодаря клиновидной форме, ремень обеспечивает надежное сцепление со шкивом, высокий КПД передачи (до 97%) и плавность работы механизма, а также предохраняет двигатель от ударных нагрузок.
Для получения технической консультации, подбора аналогов по длине или формирования заявки на поставку оптом, специалисты промышленных предприятий могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.
Технические характеристики и производство: ремни клиновые ГОСТ 1284
Производство ремней осуществляется методом вулканизации в кольцевых формах. Конструкция изделия представляет собой сложный композит, состоящий из нескольких зон:
- Слой растяжения (верхний): Резина, работающая на растяжение при огибании шкива.
- Несущий слой (кордшнур): Силовой каркас из химических волокон (лавсан, капрон, полиэстер), расположенный в нейтральной зоне сечения. Обеспечивает прочность на разрыв и стабильность длины.
- Слой сжатия (нижний): Резина, воспринимающая поперечное сжатие от стенок шкива.
- Оберточная ткань: Защищает боковые грани от истирания и воздействия масла.
Классификация профилей
ГОСТ 1284.1-89 определяет следующие стандартные сечения (профили) клиновых ремней:
- Z(O): Ширина большего основания 10 мм, высота 6 мм.
- А(А): Ширина 13 мм, высота 8 мм.
- В(Б): Ширина 17 мм, высота 11 мм.
- С(В): Ширина 22 мм, высота 14 мм.
- D(Г): Ширина 32 мм, высота 19 мм.
- Е(Д): Ширина 40 мм, высота 25 мм.
Нормативные стандарты и параметры эксплуатации
Ремни клиновые по ГОСТ 1284.1-89 выпускаются четырех классов, различающихся по наработке на отказ и допускам:
- Класс IV: Самый высокий ресурс.
- Класс I: Базовое исполнение.
Маркировка длины
Согласно ГОСТ, длина ремня указывается по расчетной линии (Lp или Lw), которая соответствует длине кордшнура под натяжением.

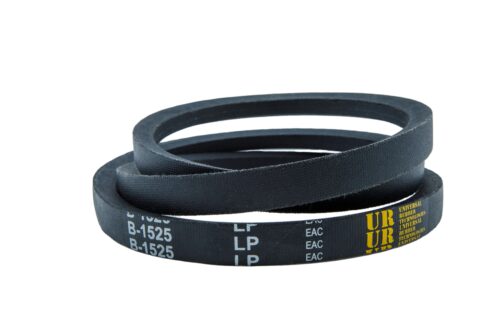

- Пример: Ремень В(Б)-2500 — профиль Б, расчетная длина 2500 мм.
Техническое предупреждение: При подборе ремней важно учитывать разницу между расчетной длиной (Lp) и внутренней длиной (Li), часто используемой в импортных стандартах (DIN).
- Для профиля А: Lp≈Li+30 мм.
- Для профиля Б: Lp≈Li+40 мм.
- Для профиля В: Lp≈Li+58 мм.
Использование ремня, подобранного без учета системы измерения, может привести к невозможности его натяжения (ремень окажется слишком коротким или длинным).
Сравнение профилей ремней:
| Профиль (ГОСТ) | Ширина bp (расч.) | Ширина bo (верх) | Высота h | Мин. шкив (мм) |
|---|---|---|---|---|
| Z(O) | 8.5 | 10 | 6 | 63 |
| А(А) | 11.0 | 13 | 8 | 90 |
| В(Б) | 14.0 | 17 | 11 | 125 |
| С(В) | 19.0 | 22 | 14 | 200 |
| D(Г) | 27.0 | 32 | 19 | 355 |
| Е(Д) | 32.0 | 40 | 25 | 500 |
Сферы применения в промышленности
Ремни ГОСТ 1284 востребованы для комплектации отечественного оборудования:
- Сельское хозяйство: Комбайны («Нива», «Дон», «Енисей»), трактора, косилки, зернометатели.
- Станкостроение: Токарно-винторезные, сверлильные станки, пилорамы.
- Горная промышленность: Щековые и конусные дробилки, грохоты.
- Вентиляция и компрессоры: Приводы промышленных вентиляторов, поршневых компрессоров.
- Строительная техника: Бетоносмесители, растворонасосы.
Коммерческие условия и сотрудничество
Компания «Резиномир» осуществляет поставки приводных ремней российских заводов (ЯРТ, УЗЭМИК, БРТ) и качественных импортных аналогов.
Условия работы:
- Ассортимент: В наличии более 3000 позиций ремней всех профилей (Z, A, B, C, D, E) длиной от 500 до 10000 мм.
- Комплектация: Подбираем комплекты ремней одной группы (с минимальным разбросом по длине) для многоручьевых передач.
- Ценообразование: Цена зависит от профиля, длины и класса ремня. Чтобы рассчитать стоимость заказа, направьте спецификацию. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
- Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
- Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями.
- Гарантия: Гарантируем соответствие геометрических параметров ГОСТ.
FAQ: Часто задаваемые вопросы
1. Как перевести размер ремня из ГОСТ в DIN?
Ремни ГОСТ маркируются по расчетной длине (Lp). Ремни DIN (европейские) часто маркируются по внутренней длине (Li). Чтобы найти аналог, нужно знать разницу ΔL для конкретного профиля. Например, ремень ГОСТ А-1000 соответствует DIN A 970 Li (так как 1000−30=970).
2. Почему ремень быстро растягивается?
Растяжение («вытяжка») ремня в первые часы работы — нормальный процесс приработки. Однако чрезмерное удлинение может быть вызвано перегрузкой передачи, использованием шкивов заниженного диаметра или низким качеством корда. Ремни с полиэфирным кордом тянутся меньше, чем с полиамидным.
3. Можно ли ставить на один шкив ремни разных производителей?
Нет. Ремни разных заводов (и даже разных партий одного завода) могут иметь разброс по длине в пределах допусков ГОСТ. В многоручьевой передаче более короткие ремни будут перегружены, а длинные — провиснут. Необходимо использовать комплекты ремней одного производителя и одной группы длины.
4. Что означает маркировка «Б-2500 IV»?
Это ремень профиля Б (B), расчетной длиной 2500 мм, IV класса. IV класс — это ремни с улучшенными характеристиками и повышенным ресурсом, предназначенные для особо тяжелых условий эксплуатации.
5. Как проверить натяжение ремня?
Натяжение проверяется по прогибу ветви ремня под определенной нагрузкой. Ориентировочно: при нажатии пальцем с усилием 2-4 кг в середине пролета ремень должен прогибаться на 10-15 мм (для профиля А, Б). Точные значения зависят от межосевого расстояния и передаваемой мощности. Слабое натяжение вызывает буксование и перегрев, сильное — износ подшипников.
