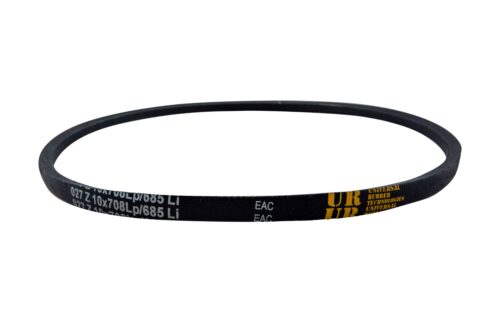

Ремни клиновые DIN 2215

Классические клиновые ремни, изготовленные в соответствии с немецким стандартом DIN 2215, представляют собой бесконечные приводные ремни трапециевидного сечения, предназначенные для передачи крутящего момента в силовых приводах промышленного оборудования, сельскохозяйственной техники и транспортных средств. Благодаря своей геометрии, ремень заклинивается в канавке шкива под действием натяжения, обеспечивая высокое сцепление и передачу мощности за счет сил трения боковых граней. Ремни DIN 2215 являются международным стандартом классических профилей, что гарантирует их взаимозаменяемость с аналогами по ISO 4184 и ГОСТ 1284.1-89.

Для получения технической консультации, подбора длины по внутренней (LiLi​) или расчетной (LdLd​) окружности, а также формирования заявки на поставку оптом, специалисты отделов снабжения могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: ремни клиновые DIN 2215

Изделия представляют собой сложную резинотехническую конструкцию, состоящую из нескольких функциональных зон.

Материаловедение и структура

1. Несущий слой (Кордшнур): Основной силовой элемент, расположенный по нейтральной линии ремня. Изготавливается из полиэфирных (полиэстеровых) нитей, обладающих высокой прочностью на разрыв и малым удлинением при нагрузке.
2. Слой растяжения (Верхний): Резина, работающая на растяжение при изгибе ремня на шкиве.
3. Слой сжатия (Нижний): Жесткая резина, воспринимающая давление от боковых стенок шкива и обеспечивающая поперечную жесткость профиля.
4. Обертка: Тканевый слой, пропитанный резиной. Защищает ремень от истирания, воздействия масел и пыли.

В качестве эластомера используется хлоропреновый каучук (CR) или EPDM, обеспечивающий маслобензостойкость, антистатические свойства и работоспособность в широком температурном диапазоне.

Профили сечения (Классические)

Стандарт DIN 2215 определяет следующие профили:

• Z (10): Ширина 10 мм, высота 6 мм.
• A (13): Ширина 13 мм, высота 8 мм.
• B (17): Ширина 17 мм, высота 11 мм.
• C (22): Ширина 22 мм, высота 14 мм.
• D (32): Ширина 32 мм, высота 19 мм.
• E (40): Ширина 40 мм, высота 25 мм.

Нормативные стандарты и параметры эксплуатации

Ремни соответствуют требованиям DIN 2215 («Endless V-belts; classical V-belts; dimensions»). Этот стандарт гармонизирован с международным ISO 4184 и российским ГОСТ 1284.1-89 (Ремни приводные клиновые нормальных сечений).

Маркировка длины

В европейской системе (DIN) длина ремня часто указывается по внутренней окружности (LiLi​, Inside Length). В системе ISO и ГОСТ — по расчетной линии (Ld/LpLd​/Lp​, Datum/Pitch Length).

• Пример: Ремень B 1800 Li (DIN) соответствует ремню Б-1840 (ГОСТ), так как разница между внутренней и расчетной длиной для профиля B составляет около 40-43 мм.

Техническое предупреждение: При замене ремней необходимо обращать внимание на систему измерения длины, указанную в маркировке (LiLi​, LaLa​ или LdLd​). Ошибка в выборе системы измерения приведет к тому, что ремень окажется короче или длиннее необходимого, и диапазона регулировки натяжения двигателя не хватит для его установки.

Сравнение систем маркировки (примерные значения разницы ΔL=Ld−LiΔL=Ld​−Li​):

Сферы применения в промышленности

Ремни клиновые DIN 2215 являются универсальным решением для приводов общего назначения:

• Станкостроение: Токарные, сверлильные станки, компрессоры, насосы.
• Сельское хозяйство: Комбайны, косилки, зернодробилки.
• Вентиляция: Промышленные вентиляторы, системы кондиционирования.
• Горнодобыча: Дробилки, конвейеры (используются профили C, D, E).

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет поставки приводных ремней ведущих европейских и азиатских брендов (Optibelt, Contitech, Pix, Rubena).
Условия работы:

• Ассортимент: Поддерживаем складской запас более 3000 типоразмеров ремней всех классических профилей.
• Подбор: Осуществляем профессиональный подбор аналогов по размерам шкивов или маркировке старых ремней.
• Ценообразование: Цена зависит от профиля, длины и бренда. Чтобы рассчитать стоимость заказа, направьте спецификацию. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями по РФ.
• Гарантия: Гарантируем отсутствие заводского брака.

FAQ: Часто задаваемые вопросы

1. Чем отличается ремень DIN 2215 от ремня DIN 7753?
DIN 2215 описывает классические профили (Z, A, B, C) с соотношением ширины к высоте примерно 1.6:1. DIN 7753 описывает узкие (усиленные) профили (SPZ, SPA, SPB, SPC) с соотношением около 1.2:1. Узкие ремни передают большую мощность, но требуют специальных шкивов (хотя могут работать и в классических шкивах с некоторой потерей КПД). Классические ремни в шкивы для узких профилей ставить нельзя (они шире).

2. Как перевести размер Li в Ld?
Для каждого профиля существует стандартная поправка.

• Z: Ld=Li+22Ld​=Li​+22
• A: Ld=Li+30Ld​=Li​+30
• B: Ld=Li+40Ld​=Li​+40
• C: Ld=Li+58Ld​=Li​+58
  Если у вас ремень A 1000 Li, то его расчетная длина $1000+30=1030$ мм.

3. Можно ли ставить ремни разных производителей в один комплект?
Категорически не рекомендуется. Разные производители имеют разные допуски на длину. В многоручьевом приводе это приведет к тому, что нагрузку будет нести только самый короткий ремень, который быстро порвется. Необходимо использовать ремни одной партии или комплекты «Set Constant».

4. Какой срок службы у ремня?
При правильном натяжении и соосности шкивов срок службы качественного ремня составляет до 25 000 часов. Факторы, снижающие ресурс: перекос шкивов, попадание масла, перегрев, чрезмерное или недостаточное натяжение.

5. Почему ремень переворачивается в канавке?
Основные причины: сильный износ шкива, сильный износ самого ремня, перекос валов или попадание посторонних предметов. Также возможно, что выбран неверный профиль (слишком узкий для данной канавки).
