Трубки вакуумные

Вакуумные трубки — это специализированные гибкие шланги, изготовленные из высококачественной резины, предназначенные для соединения узлов и элементов вакуумных систем. Ключевой особенностью данных изделий является их способность сохранять форму и проходное сечение при создании разрежения (вакуума) внутри магистрали. В отличие от обычных технических трубок, которые «схлопываются» (слипаются) под действием атмосферного давления, вакуумные трубки обладают достаточной жесткостью стенок и плотностью материала, чтобы противостоять деформации, обеспечивая стабильную работу насосов, камер и лабораторных установок.

Для получения технической консультации, подбора диаметра и толщины стенки или формирования заявки на поставку оптом, специалисты научных и производственных организаций могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: трубки вакуумные

Изделия производятся методом экструзии из специальных резиновых смесей на основе натурального (NR) или синтетического изопренового каучука. Технология обеспечивает получение трубок с толстыми стенками, высокой эластичностью и низкой газопроницаемостью.

Материаловедение и марки резины

В соответствии с техническими условиями, вакуумные трубки изготавливаются из резины следующих типов:

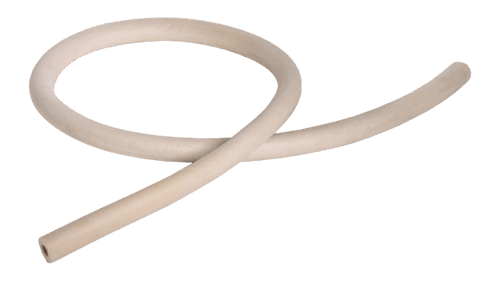

• Тип 51-2062 (светлая): Самая распространенная марка. Цвет от белого до светло-серого. Обладает высокой эластичностью, низким газовыделением в вакууме. Рабочий диапазон температур: от +8°С до +70°С.
• Тип 7889 (черная): Обладает повышенной стойкостью к кислотам, щелочам и маслам. Температурный диапазон: от -30°С до +90°С.
• Тип 9024 (светлая): Маслостойкая вакуумная резина.

Конструктивные особенности

Главное отличие вакуумной трубки — соотношение наружного и внутреннего диаметров. Толщина стенки обычно составляет от 50% до 100% от внутреннего диаметра (например, трубка 8х4 мм имеет стенку 2 мм, а 10х20 мм — стенку 5 мм). Это придает ей необходимую кольцевую жесткость.

Нормативные стандарты и параметры

Производство вакуумных трубок в России регламентируется ТУ 38.105881-85 («Трубки резиновые вакуумные»).

Типоразмеры

Трубки поставляются в бухтах или нарезкой.

• Внутренний диаметр: От 2 мм до 35 мм.
• Толщина стенки: От 1.5 мм до 15 мм.
• Рабочее давление: Остаточное давление (вакуум) до 1⋅10−61⋅10−6 мм рт. ст. (133 мкПа).

Техническое предупреждение: Вакуумная резина марки 51-2062 не является маслобензостойкой и не рассчитана на длительный контакт с нефтепродуктами. При попадании масла она набухает, становится липкой и разрушается. Также следует избегать перегрева свыше +70°С, так как материал размягчается и может «поплыть» на штуцерах. Для горячих или масляных сред используйте специальные марки (7889, 9024) или силиконовые вакуумные трубки.

Сравнение вакуумных трубок:

Сферы применения в промышленности

Вакуумные трубки незаменимы в научно-исследовательских и производственных процессах:

• Лабораторное оборудование: Соединение вакуумных насосов с колбами, реакторами, эксикаторами.
• Вакуумная техника: Форвакуумные линии, системы откачки.
• Авиастроение и космос: Испытательные стенды.
• Медицина: Аспираторы, системы переливания.
• Химическая промышленность: Транспортировка газов и жидкостей под разрежением.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках специальных резин.
Условия работы:

• Ассортимент: Постоянное наличие на складе трубок из резины 51-2062 с внутренним диаметром от 3 до 25 мм. Силиконовые вакуумные трубки — под заказ.
• Отрез: Осуществляем продажу бухтами и на отрез (по весу). Минимальная партия — от 1 кг.
• Ценообразование: Цена формируется за килограмм веса (кг). Чтобы рассчитать стоимость заказа, укажите размеры (внутр. диаметр х стенка) и длину. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Почему вакуумная трубка такая тяжелая?
Вакуумная резина имеет высокую плотность (около 1.15-1.25 г/см³) и большую толщину стенки, необходимую для сопротивления атмосферному давлению. Поэтому погонный метр такой трубки весит значительно больше, чем у обычной поливочной или технической трубки того же диаметра.

2. Можно ли использовать силиконовую трубку для вакуума?
Да, силиконовые трубки с толстой стенкой отлично подходят для вакуума. Они обладают высокой термостойкостью (до +250°С), химической инертностью и прозрачностью. Однако силикон более мягкий, чем резина 51-2062, поэтому толщина стенки должна быть достаточной, чтобы избежать схлопывания.

3. Как рассчитать вес трубки?
Вес 1 метра = 3.14⋅(Rнар2−Rвн2)⋅ρ⋅1003.14⋅(Rнар2​−Rвн2​)⋅ρ⋅100.
Пример для трубки 8х4 мм (внутр. 8, стенка 4, наруж. 16 мм):
3.14⋅(0.82−0.42)⋅1.2⋅100≈1803.14⋅(0.82−0.42)⋅1.2⋅100≈180 грамм на метр.

4. Подходит ли трубка для пищевых продуктов?
Стандартная вакуумная резина (типа 51-2062) имеет специфический запах и вкус, поэтому не рекомендуется для прямого контакта с пищевыми продуктами (молоком, соками). Для пищевых целей следует использовать силиконовые вакуумные трубки с пищевым допуском.

5. Как надеть толстостенную трубку на штуцер?
Из-за толстой стенки вакуумная трубка жесткая. Чтобы надеть её на штуцер («елочку»), конец трубки можно слегка нагреть в горячей воде или смазать глицерином (не маслом!). Растягивать её механически не рекомендуется, чтобы не повредить структуру.
