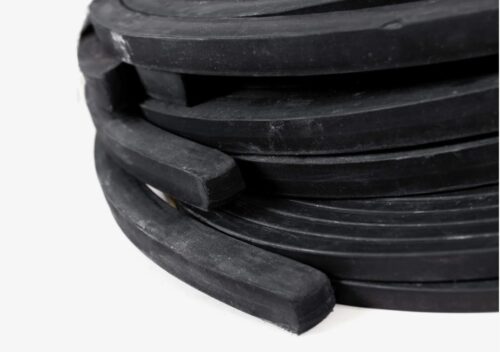

Шнуры прямоугольные резиновые ТУ 38 1051121-77

нуры резиновые прямоугольного сечения, выпускаемые по техническим условиям ТУ 38 1051121-77, представляют собой специализированную группу неформовых уплотнителей, предназначенных для герметизации разъемных соединений в условиях повышенных нагрузок и специфических рабочих сред. В отличие от стандартных круглых шнуров по ГОСТ 6467-79, прямоугольный профиль обеспечивает большую площадь контакта с уплотняемыми поверхностями и лучшую устойчивость к скручиванию в посадочных канавках. Данные изделия широко применяются в авиационной технике, судостроении, тяжелом машиностроении и для герметизации люков емкостей под давлением.

Для получения технической консультации, уточнения размеров профиля или формирования заявки на поставку оптом, специалисты проектных организаций и снабжения могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: шнуры прямоугольные по ТУ 38 1051121-77

Изготовление шнуров осуществляется методом непрерывной экструзии резиновой смеси через профилирующую головку с последующей вулканизацией. Технология позволяет получать изделия с высокой точностью геометрических параметров и однородной структурой.

Материаловедение и марки смесей

Согласно ТУ, шнуры производятся из резин различных групп, адаптированных под конкретные условия эксплуатации:

• Смесь 7-В-14 (Группа 1): Маслобензостойкая резина на основе нитрильного каучука (NBR). Предназначена для работы в среде масел, топлива, воздуха. Температурный диапазон: -45°С … +100°С.
• Смесь 7-3826 (Группа 2): Теплостойкая резина. Рабочая температура до +150°С.
• Смесь 7-ИРП-1348: Резина повышенной твердости и износостойкости.
• Смесь 51-2062: Светлая резина (часто используется для электроизоляции).

Конструктивные параметры

Шнуры имеют сплошное сечение в форме прямоугольника или квадрата.

• Размеры: Высота ($H$) и ширина ($B$) варьируются от 3 мм до 60 мм.
• Твердость: Выпускаются средней (55–70 ед. Шор А) и повышенной твердости (70–85 ед. Шор А).

Нормативные стандарты и особенности эксплуатации

Технические условия ТУ 38 1051121-77 («Шнуры резиновые прямоугольного сечения») являются основным документом, регламентирующим качество и методы испытаний данной продукции.

Преимущества прямоугольного профиля

1. Устойчивость: Шнур не перекатывается в канавке при монтаже и эксплуатации, что исключает спиральное скручивание и повреждение.
2. Герметичность: Большая площадь контакта позволяет компенсировать неровности и шероховатость фланцев (до RzRz​ 40-80 мкм).
3. Нагрузочная способность: Выдерживает большие удельные давления сжатия без разрушения структуры.

Техническое предупреждение: При монтаже прямоугольного шнура в замкнутый контур (кольцо) стык должен выполняться методом склеивания или вулканизации под углом 45 градусов («на ус»). Склейка встык под прямым углом менее надежна. При укладке в паз необходимо обеспечить зазор на тепловое расширение резины (объем канавки должен быть на 5-10% больше объема шнура), чтобы избежать экструзии материала при нагреве и сжатии.

Сравнение типов резиновых шнуров:

Сферы применения в промышленности

Шнуры прямоугольные резиновые ТУ 38 1051121-77 востребованы в ответственных узлах:

• Авиастроение: Герметизация люков, отсеков, топливных баков (используются маслостойкие и озоностойкие смеси).
• Судостроение: Уплотнение иллюминаторов, водонепроницаемых дверей, крышек трюмов (резины, стойкие к морской воде).
• Машиностроение: Прокладки под крышки редукторов, картеров, фланцевые соединения трубопроводов большого диаметра.
• Химическая промышленность: Уплотнение емкостей и аппаратов (при выборе соответствующей химически стойкой резины).

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках резинотехнических изделий для промышленных предприятий.
Условия работы:

• Ассортимент: В наличии шнуры из резины 7-В-14 (МБС) популярных сечений (10х10, 10х20, 20х30 мм и др.).
• Производство: Принимаем заказы на изготовление шнуров нестандартных размеров и из специальных смесей (теплостойких, кислотостойких) по ТУ.
• Ценообразование: Цена формируется за килограмм веса (кг). Чтобы рассчитать стоимость заказа, укажите размеры сечения и требуемый вес/метраж. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Как рассчитать вес прямоугольного шнура?
Вес 1 погонного метра рассчитывается по формуле: $M=A\times B\times \rho$, где $A$ и $B$ — стороны сечения в см, $\rho$ — плотность резины (1.3–1.4 г/см³).
Пример для шнура 20х30 мм: $2.0\times 3.0\times 1.3=7.8$ грамм на 1 см длины, или 0.78 кг на 1 метр.

2. Чем клеить прямоугольный шнур?
Для склеивания резины (особенно марок на основе нитрила) используются клеи типа 88-НП, 88-СА или цианакрилатные клеи (Loctite 406). Поверхности должны быть зачищены и обезжирены. Наилучшую прочность дает горячая вулканизация стыка.

3. Можно ли использовать этот шнур вместо трансформаторной полосы?
Если шнур изготовлен из маслобензостойкой резины (МБС), он может использоваться для уплотнения трансформаторов, так как стоек к трансформаторному маслу. Однако специализированная трансформаторная полоса (ГОСТ 12855-77) изготавливается из резины УМ, которая имеет гарантированную долговечность в горячем масле и специфические допуски. Лучше использовать профильный материал.

4. Выдержит ли шнур температуру 150 градусов?
Стандартная резина 7-В-14 работает до +100°С. Для температур до +150°С необходимо заказывать шнуры из теплостойких смесей (например, на основе этилен-пропилена или фторкаучука). Обычная резина при перегреве затвердеет и потрескается.

5. Какая длина в бухте?
Длина зависит от сечения шнура. Шнуры малого сечения поставляются в бухтах по 10-20 кг (десятки метров). Крупные сечения могут быть нарезаны на отрезки по 2-5 метров для удобства транспортировки.
