Обкладка ОСТ 11528-80

Резиновые обкладки по ОСТ 11528-80 представляют собой специализированные профильные изделия П-образной или ленточной формы, предназначенные для защиты, электроизоляции и амортизации кромок металлических хомутов, скоб и крепежных лент. Основное функциональное назначение обкладки — предотвращение прямого контакта металла с фиксируемым трубопроводом, кабелем или жгутом проводов. Использование данной продукции исключает механическое повреждение (перетирание) изоляции проводов и поверхности труб от вибрации, а также обеспечивает виброгашение и компенсацию температурных расширений крепежного узла.

Для получения технической консультации, уточнения размеров профиля или формирования заявки на поставку оптом, специалисты проектных организаций и снабжения могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: обкладка ОСТ 11528-80

Изготовление обкладок осуществляется методом экструзии резиновой смеси (для длинномерных профилей) или формованием (для готовых фасонных изделий под конкретный размер хомута). Материал должен обладать высокой эластичностью, озоностойкостью и способностью сохранять форму под давлением.

Материаловедение и марки резины

В соответствии с отраслевым стандартом, для производства используются резиновые смеси различных групп, в зависимости от условий эксплуатации:

• Группа 1 (ИРП-1338, НО-68-1): Маслобензостойкая резина на основе нитрила. Рабочий диапазон: -50°С … +100°С. Применяется в узлах, контактирующих с топливом и маслами.
• Группа 2 (ИРП-1375): Атмосферостойкая резина (EPDM). Стойкость к озону, свету, воде. Диапазон: -55°С … +150°С.
• Группа 3 (ИРП-1265): Силиконовая резина. Высокие диэлектрические свойства, термостойкость до +250°С.

Конструкция профиля

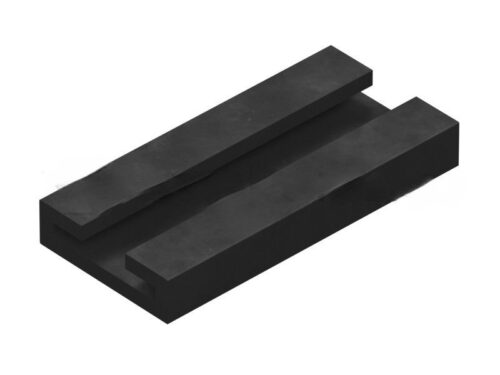

Обкладка имеет специфическое сечение с пазом под металлическую ленту хомута и боковыми бортиками, которые охватывают края металла, защищая закрепляемый объект со всех сторон. Внутренняя поверхность может быть гладкой или рифленой для лучшей фиксации.

Нормативные стандарты и типоразмеры

Производство изделий регламентируется ОСТ 1 11528-80 («Обкладки резиновые для хомутов. Конструкция и размеры»). Стандарт широко применяется в авиастроении, приборостроении и общем машиностроении.

Классификация

Обкладки различаются по ширине паза (под ширину ленты хомута) и толщине стенки.

• Ширина паза: Соответствует стандартным ширинам хомутов: 8, 10, 12, 16, 20, 25 мм.
• Тип:
  • Профиль (погонаж): Поставляется в бухтах, нарезается по длине хомута при монтаже.
  • Формовая деталь: Готовое кольцо или скоба под конкретный диаметр.

Техническое предупреждение: При выборе обкладки необходимо учитывать толщину металлической ленты хомута. Паз обкладки должен плотно охватывать ленту без зазоров. Слишком широкий паз приведет к сползанию обкладки при вибрации, а слишком узкий — к разрыву резины при монтаже. Также важно учитывать термостойкость резины: использование обычной резины (НО-68) в горячих зонах (рядом с двигателем) приведет к ее затвердеванию и потере амортизирующих свойств.

Сравнение материалов обкладок:

Сферы применения в промышленности

Обкладка ОСТ 11528-80 востребована для монтажа коммуникаций:

• Авиастроение и ракетостроение: Крепление бортовой кабельной сети, гидравлических и топливных трубопроводов (основная сфера применения стандарта ОСТ).
• Автомобилестроение: Крепление жгутов проводов, тормозных трубок.
• Судостроение: Монтаж кабель-трасс.
• Электротехника: Крепление кабелей в шкафах управления.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках комплектующих для производства спецтехники.
Условия работы:

• Ассортимент: Поставляем профильные обкладки различных типоразмеров и марок резины.
• Производство: Возможно изготовление нестандартных профилей по чертежам заказчика (требуется изготовление фильеры).
• Ценообразование: Цена зависит от веса изделия (за кг) или погонного метража. Чтобы рассчитать стоимость заказа, укажите тип профиля и количество. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада в Новосибирске. Организуем доставку транспортными компаниями.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Как закрепить обкладку на хомуте?
Профильная обкладка надевается на металлическую ленту хомута за счет своей упругости. Бортики профиля удерживают её от бокового смещения. Дополнительное крепление клеем обычно не требуется, так как при затяжке хомута обкладка прижимается к трубе/кабелю.

2. Можно ли использовать обкладку на улице?
Да, если она изготовлена из атмосферостойкой резины (например, на основе EPDM или силикона). Обычная черная резина (НО-68) под воздействием солнца и озона со временем может покрыться сеткой мелких трещин, но сохранит свои основные функции прокладки.

3. Зачем нужна обкладка, если кабель в изоляции?
Вибрация, неизбежная в технике, приводит к трению кабеля о металл хомута. Даже прочная изоляция со временем перетирается, что приводит к короткому замыканию и пожару. Резиновая обкладка исключает этот риск, работая как мягкий демпфер.

4. Подходит ли профиль для хомутов DIN 3016?
Да, профили по ОСТ 11528-80 конструктивно схожи с профилями, используемыми в обрезиненных хомутах по DIN 3016 (P-clips). Главное — подобрать профиль под ширину ленты (9, 12, 15, 20 мм).

5. Как определить марку резины визуально?
Визуально отличить черную резину НО-68 от черного силикона или EPDM сложно. Силикон на ощупь более «жирный» и скользкий, при горении дает белый пепел. EPDM и нитрил горят с копотью. Точную информацию дает только паспорт на партию.
