Ролики конвейерные

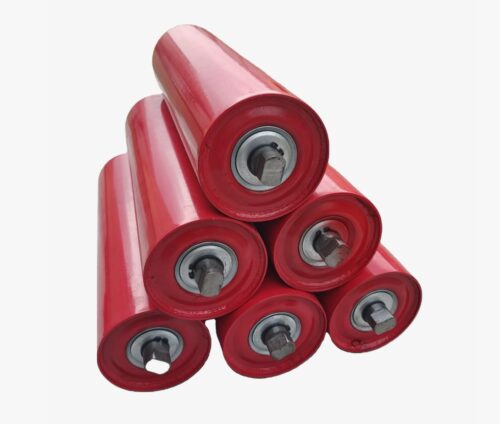

Конвейерные ролики — это вращающиеся цилиндрические детали ленточных конвейеров и рольгангов, обеспечивающие поддержку и плавное движение грузонесущей ленты или перемещаемого груза. Конструктивно ролик представляет собой стальную обечайку (трубу), в торцы которой запрессованы подшипниковые узлы (корпуса с подшипниками), смонтированные на неподвижной оси. От качества и надежности роликов зависит энергоэффективность конвейера (сопротивление движению), срок службы ленты и общая производительность транспортной системы.

Для получения технической консультации, расчета допустимой нагрузки или формирования заявки на поставку оптом, специалисты отделов снабжения и главные механики могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: ролики конвейерные

Эффективность ролика определяется герметичностью подшипникового узла, точностью балансировки и прочностью обечайки.

Технология производства

1. Обечайка: Изготавливается из стальной электросварной трубы. Торцы обрабатываются для обеспечения соосности посадочных мест подшипников.
2. Подшипниковый узел: Ключевой элемент. Состоит из штампованного или литого (чугунного/полиамидного) корпуса и радиального шарикоподшипника.
3. Уплотнение: Лабиринтное уплотнение (тройной или четверной лабиринт) из полиамида или полипропилена надежно защищает подшипник от пыли и влаги, удерживая смазку внутри на весь срок службы.
4. Ось: Калиброванный стальной пруток с лысками (фрезеровкой) на концах для фиксации в кронштейнах рамы.

Материалы и типы

• Гладкие ролики: Стальная поверхность. Основной тип для грузовой (верхней) и холостой (нижней) ветвей.
• Амортизирующие ролики: С резиновыми кольцами. Устанавливаются в зонах загрузки для гашения ударов падающего груза.
• Дефлекторные ролики: Вертикальные ролики для предотвращения схода ленты в сторону.
• Очистные (дисковые): С резиновыми или полимерными дисками для очистки ленты от налипшего материала.

Нормативные стандарты и параметры

Производство конвейерных роликов регламентируется государственным стандартом ГОСТ 22646-77 («Конвейеры ленточные. Ролики. Общие технические условия»).

Типоразмеры

Ролики унифицированы по диаметрам и длинам.

• Диаметр обечайки ($D$): 57, 76, 89, 102, 108, 127, 159 мм.
• Длина обечайки ($L$): От 160 до 2400 мм (в зависимости от ширины ленты).
• Диаметр вала ($d$): 20, 25, 30 мм.
• Подшипник: Серии 204, 205, 206, 305, 306.

Техническое предупреждение: При выборе роликов для тяжелых условий эксплуатации (высокая запыленность, влажность, агрессивная среда) не рекомендуется использовать стандартные ролики с легкой серией подшипников и простыми пыльниками. Следует заказывать усиленные ролики с лабиринтным уплотнением повышенной герметичности и, при необходимости, с дополнительной защитной шайбой. Для пищевой промышленности требуются ролики из нержавеющей стали или ПВХ.

Сравнение типов подшипниковых узлов:

Сферы применения в промышленности

Конвейерные ролики являются самым массовым элементом транспортных систем:

• Горнодобывающая промышленность: Магистральные конвейеры для транспортировки руды, угля (ролики диаметром 127-159 мм).
• Строительство: Бетонные заводы, карьеры (подача песка, щебня).
• Сельское хозяйство: Зерновые элеваторы, нории.
• Складская логистика: Рольганги для перемещения паллет и коробок.
• Металлургия: Подача сырья и отвод шлака.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках комплектующих для конвейерного транспорта.
Условия работы:

• Ассортимент: В наличии гладкие ролики популярных размеров (89х250, 102х315, 108х380 и др.).
• Изготовление под заказ: Производим ролики нестандартной длины, амортизирующие, футерованные резиной, с различными типами выходных концов вала (лыска, резьба, сквозное отверстие).
• Ценообразование: Цена зависит от диаметра, длины и типа подшипника. Чтобы рассчитать стоимость партии, направьте спецификацию. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку в любой регион РФ.
• Гарантия: 12 месяцев при соблюдении условий эксплуатации.

FAQ: Часто задаваемые вопросы

1. Как правильно измерить ролик для заказа?
Необходимо измерить четыре параметра:

1. Длину обечайки (трубы).
2. Диаметр обечайки.
3. Диаметр оси (вала).
4. Длину оси (полную) и длину «лыски» (посадочного места).

2. Можно ли отремонтировать заклинивший ролик?
Большинство современных роликов имеют неразборную вальцованную конструкцию, обеспечивающую герметичность. Их ремонт нерентабелен, требуется замена. Разборные ролики (со стопорными кольцами) можно отремонтировать, заменив подшипник, но часто износ посадочного места в корпусе делает это нецелесообразным.

3. Что такое футерованный ролик?
Это ролик, покрытый слоем резины (гуммированный). Футеровка защищает металл от коррозии и абразивного износа, снижает шум и налипание материала. Футерованные ролики часто используются как приводные барабаны или поддерживающие ролики на «грязной» ветви.

4. Подходят ли ваши ролики для рольганга?
Для приводных рольгангов часто требуются ролики со звездочками под цепь. Мы можем изготовить такие ролики под заказ по вашим чертежам. Для неприводных (гравитационных) рольгангов подходят стандартные гладкие ролики.

5. Почему ролик быстро выходит из строя?
Основные причины:

1. Попадание пыли/грязи в подшипник (некачественное уплотнение).
2. Перегрузка конвейера (ударные нагрузки).
3. Заклинивание (отсутствие вращения), приводящее к протиранию обечайки лентой.
4. Коррозия в агрессивной среде.
