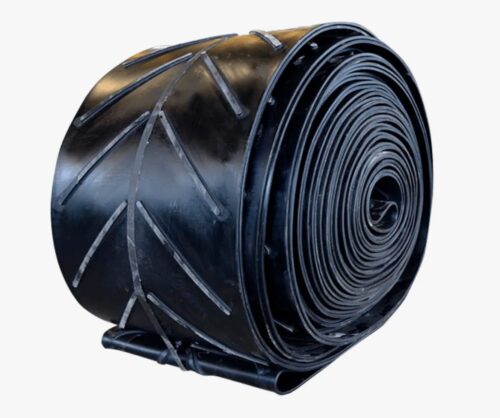

Ленты шевронные

Шевронные конвейерные ленты (рифленые) — это специализированный вид транспортерных полотен, имеющих на рабочей поверхности объемный резиновый профиль (ребра) определенной формы. Основное функциональное назначение данных изделий — перемещение сыпучих и кусковых грузов под большим углом наклона (до 45 градусов), где использование гладкой ленты невозможно из-за скатывания материала. Профили (шевроны) удерживают груз, повышая производительность конвейера и позволяя экономить производственную площадь за счет увеличения крутизны трассы.

Для получения технической консультации, выбора высоты профиля или формирования заявки на поставку (в том числе бесконечных лент), главные инженеры и специалисты снабжения могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: ленты шевронные

В основе шевронной ленты лежит стандартный резинотканевый каркас (как у лент ГОСТ 20-2018), на верхнюю обкладку которого методом горячей вулканизации наносятся резиновые ребра. Существует два способа производства:

1. Монолитное формование: Профиль формуется одновременно с вулканизацией самой ленты в прессе. Это обеспечивает максимальную прочность связи ребер с основой (монолит).
2. Холодная вулканизация (наварка): Профили приклеиваются к гладкой ленте. Метод позволяет создавать нестандартные рисунки, но уступает по прочности.

Типы профилей (рисунков)

Выбор профиля зависит от типа груза, угла наклона и диаметра барабанов.

• V-образный (открытый и закрытый): Самый распространенный тип («елочка»). Высота профиля 15, 25, 32 мм. Подходит для угля, песка, щебня.
• U-образный: Для тяжелых условий.
• Y-образный: Для транспортировки мелкой фракции и жидких растворов.
• Прямой (поперечный): Для штучных грузов (коробки, мешки).

Свойства материалов

• Каркас: Ткани ЕР (полиэфир/полиамид) с прочностью от 200 до 1000 Н/мм. Обеспечивают низкое удлинение и поперечную жесткость.
• Резина: Износостойкая (Y, W), маслостойкая (G), теплостойкая (T).

Нормативные стандарты и параметры эксплуатации

Производство шевронных лент в РФ осуществляется по ТУ производителей, базирующихся на ГОСТ 20-2018. Импортные ленты соответствуют DIN 22102.

Критерии выбора

• Ширина ленты: От 400 до 1600 мм. Важно, чтобы ширина профиля была меньше ширины ленты, оставляя свободные края для прохождения по роликам и очистки.
• Высота профиля:
  • Низкий (5-15 мм): Для углов до 25°, мелкие грузы.
  • Средний (15-25 мм): Для углов 25-35°, уголь, зерно.
  • Высокий (32 мм и выше): Для углов 35-45°, крупный кусок.
• Диаметр барабанов: Шевронная лента требует увеличенных диаметров приводных и оборотных барабанов, чтобы профиль не отрывался при изгибе.

Техническое предупреждение: При эксплуатации шевронных лент невозможно использование стандартных плоских скребков для очистки (они срежут профиль). Необходимо применять специальные щеточные очистители или системы выбивания (вибрационные ролики) на холостой ветви. Также следует учитывать, что шевронные ленты не подходят для желобчатых роликоопор с большим углом наклона боковых роликов (свыше 30-35°), так как это приводит к излому профиля.

Сравнение типов лент по углу подъема:

Сферы применения в промышленности

Шевронные ленты незаменимы в ограниченных пространствах:

• Асфальтовые и бетонные заводы (АБЗ, РБУ): Подача песка и щебня в бункеры (крутые конвейеры).
• Сельское хозяйство: Зернометатели, транспортировка зерна, картофеля, свеклы в хранилища.
• Дробильно-сортировочные комплексы (ДСК): Отвод продукта дробления.
• Угольные склады и порты: Штабелирование угля.
• Мусоропереработка: Транспортировка ТБО.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках конвейерных комплектующих.
Условия работы:

• Ассортимент: В наличии ленты с профилем C15 (высота 15 мм) и C25 (25 мм) шириной 500, 650, 800 мм. Остальные типоразмеры — под заказ.
• Сервис: Осуществляем стыковку шевронных лент в кольцо методом горячей вулканизации (с сохранением рисунка профиля в месте стыка).
• Ценообразование: Цена зависит от ширины ленты, высоты профиля и типа ткани. Чтобы рассчитать стоимость, укажите длину кольца и параметры конвейера. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями.
• Гарантия: 12 месяцев на ленту и стыковой шов.

FAQ: Часто задаваемые вопросы

1. Как стыковать шевронную ленту?
Оптимальный метод — горячая вулканизация. В месте стыка профиль (шеврон) срезается, производится соединение полотна, а затем профиль восстанавливается (наваривается) из сырой резины в прессе. Механические замки также используются, но они менее надежны и могут цепляться за ролики.

2. Можно ли сделать шевронную ленту из гладкой?
Да, методом холодной вулканизации (наклейки). На гладкую ленту наклеиваются резиновые профили нужной формы. Этот способ подходит для ремонта или создания нестандартных лент, но прочность крепления профиля ниже, чем при заводском горячем формовании.

3. Какой минимальный диаметр барабана нужен?
Для лент с профилем 15 мм минимальный диаметр — 250-300 мм. Для профиля 25-32 мм — от 400-500 мм. Использование меньших диаметров приведет к отрыву профиля от основы.

4. Подходит ли шевронная лента для плоских роликов?
Да, шевронные ленты могут работать как на желобчатых (с углом до 30°), так и на плоских роликоопорах. На холостой ветви (возвратной) лента опирается на ролики профилем, поэтому рекомендуется использовать поддерживающие ролики с резиновыми кольцами, чтобы снизить шум и вибрацию.

5. Какую высоту профиля выбрать для зерна?
Для зерна, которое обладает высокой сыпучестью, при углах наклона 20-30° достаточно профиля высотой 15 мм. При углах 30-40° лучше использовать профиль 25 мм. Слишком высокий профиль уменьшит полезный объем груза на ленте.
