Ленты ГОСТ 20-2018 и DIN 22102
Отображение 1–20 из 226Цены: по возрастанию

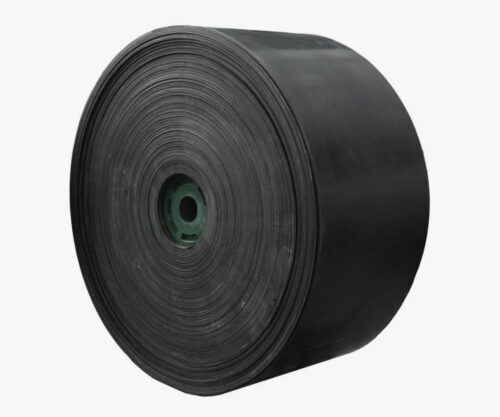

Ленты конвейерные резинотканевые, соответствующие ГОСТ 20-2018 и DIN 22102, являются основным элементом промышленных транспортерных линий, предназначенных для непрерывного перемещения сыпучих, кусковых и штучных грузов. Эти изделия представляют собой многослойный композит, состоящий из тягового тканевого каркаса и защитных резиновых обкладок. Применение лент, сертифицированных по международным и российским стандартам, гарантирует их надежность, предсказуемый ресурс и совместимость с конвейерным оборудованием горнодобывающих, металлургических и строительных предприятий.
Для получения технической консультации, расчета разрывной нагрузки или формирования заявки на поставку оптовой партии (бухт), главные механики и специалисты по закупкам могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.
Технические характеристики и производство: ленты ГОСТ 20-2018 и DIN 22102
Производственный процесс включает в себя каландрирование, сборку слоев и вулканизацию в прессах непрерывного действия. Ключевым отличием качественных лент является использование высокопрочных синтетических тканей и специализированных резиновых смесей.
Конструкция ленты
- Каркас (Тяговый слой): Состоит из нескольких слоев (прокладок) технической ткани, пропитанной адгезивом.
- По ГОСТ: Ткани ТК (полиамид), БКНЛ (полиэфир/хлопок), ТЛ (лавсан).
- По DIN: Ткани EP (полиэстер/полиамид). Ткань EP обладает меньшим удлинением под нагрузкой по сравнению с ТК, что снижает необходимость частой перетяжки ленты.
- Обкладки: Верхний (рабочий) и нижний слой резины.
- Борт: Резиновый (РБ) — защищает торцы каркаса от влаги и истирания, или Нарезной (НБ) — для лент, работающих в легких условиях.
Свойства материалов
- Тип 2 (ГОСТ): Ленты общего назначения. Работают при температуре от -45°С до +60°С.
- Тип Y (DIN): Износостойкая лента для транспортировки абразивных материалов (уголь, руда).
- Тип W (DIN): Сверхиустойчивая к абразивному износу и порезам.
- Морозостойкость: Исполнение «М» (ГОСТ) сохраняет гибкость до -60°С.
Нормативные стандарты и классификация
В России основным документом является межгосударственный стандарт ГОСТ 20-2018 («Ленты конвейерные резинотканевые»). В Европе и мире широко применяется немецкий стандарт DIN 22102.
Маркировка по ГОСТ 20-2018
Пример: 2М-1200-4-ТК-200-2-5-2-РБ
- 2М: Тип ленты (общего назначения, морозостойкая).
- 1200: Ширина, мм.
- 4: Количество прокладок.
- ТК-200-2: Тип ткани (прочность 200 Н/мм).
- 5/2: Толщина рабочей/нерабочей обкладок, мм.
- РБ: Резиновый борт.
Маркировка по DIN 22102
Пример: EP 400/3 4+2 Y
- EP: Тип ткани (полиэстер/полиамид).
- 400: Разрывная прочность ленты (Н/мм).
- 3: Количество прокладок.
- 4+2: Толщина обкладок.
- Y: Класс резины (износостойкая).
Техническое предупреждение: При замене ленты ТК (ГОСТ) на ленту EP (DIN) необходимо учитывать разницу в относительном удлинении. Ленты EP практически не тянутся (удлинение 1.5%), тогда как ленты ТК могут удлиняться до 3-4%. Если натяжное устройство конвейера имеет малый ход, использование ленты ТК может потребовать ее многократной перестыковки (укорачивания) в процессе приработки.
Сравнение классов резины обкладок:
| Свойство | ГОСТ (Класс И) | ГОСТ (Класс А) | DIN (Класс Y) | DIN (Класс W) |
|---|---|---|---|---|
| Назначение | Легкие грузы | Тяжелые грузы | Абразивные | Сильный абразив |
| Потеря объема (истираемость) | < 200 мм³ | < 140 мм³ | < 150 мм³ | < 90 мм³ |
| Разрывное удлинение | > 350% | > 450% | > 400% | > 400% |
| Температура | -45…+60°С | -45…+60°С | -25…+80°С | -25…+80°С |
Сферы применения
Ленты ГОСТ и DIN используются в самых нагруженных отраслях:
- Горнорудная промышленность: Транспортировка руды, угля, породы в карьерах и шахтах (негорючие ленты).
- Металлургия: Подача агломерата, кокса.
- Строительство: Бетонные заводы (песок, щебень, цемент).
- Портовые терминалы: Перевалка зерна, удобрений, угля.
- Энергетика: Топливоподача на ТЭЦ.
Коммерческие условия и сотрудничество
Компания «Резиномир» — поставщик промышленных лент от ведущих заводов-производителей.
Условия работы:
- Ассортимент: В наличии ленты шириной 300, 400, 500, 650, 800, 1000, 1200, 1400, 1600 мм. Толщина от 5 до 20 мм.
- Услуги: Резка в размер, стыковка (вулканизация) в кольцо, установка механических замков.
- Ценообразование: Цена зависит от типа ленты (ГОСТ/DIN), ширины и количества прокладок. Расчет производится за квадратный или погонный метр. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
- Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
- Отгрузка: Товар отпускается со склада в Новосибирске. Организуем доставку в любой регион РФ (авто/жд).
- Гарантия: 12 месяцев (при соблюдении правил эксплуатации).
FAQ: Часто задаваемые вопросы
1. Что лучше: лента ТК или ЕР?
Лента ЕР (DIN) современнее. Она легче, тоньше при той же прочности, не гниет и мало тянется. Это идеальный выбор для длинных конвейеров. Лента ТК (ГОСТ) более эластична, лучше держит ударные нагрузки и дешевле. Выбор зависит от длины конвейера и типа груза.
2. Как узнать, сколько слоев ткани в ленте?
Количество прокладок (слоев ткани) видно на срезе ленты. Также оно указано в маркировке (третья цифра в ГОСТ, цифра после дроби в DIN). Например, «3» означает 3 слоя ткани.
3. Можно ли стыковать ленту ГОСТ с лентой DIN?
Стыковка методом горячей вулканизации возможна, но не рекомендуется из-за разной толщины и свойств резины. Лучше использовать механические соединители для временной стыковки или заменять ленту целиком.
4. Какую ленту выбрать для зерна?
Для зерна нужна лента с пищевым допуском (светлая резина) или лента общего назначения, если нет прямого контакта с пищевым продуктом. Важно выбрать маслостойкую ленту (тип МС), если зерно масличных культур (подсолнечник, рапс), так как обычная резина от масла разбухает.
5. Что значит «резиновый борт»?
Резиновый борт (РБ) означает, что края ленты закрыты слоем резины при изготовлении. Это защищает ткань каркаса от влаги и расслоения при боковом смещении ленты. Нарезной борт (НБ) — это открытый срез ткани (обычно у лент, нарезанных из широких рулонов). РБ долговечнее.
