Плиты и футеровки

Резинотехнические плиты и футеровочные элементы представляют собой категорию крупногабаритных формовых изделий, предназначенных для защиты рабочих поверхностей промышленного оборудования от интенсивного абразивного, ударного и коррозионного воздействия. Основное функциональное назначение футеровки — продление срока службы металлических конструкций (бункеров, течек, кузовов самосвалов, мельниц) путем создания демпфирующего и износостойкого слоя. Использование резиновой или резинометаллической защиты позволяет снизить уровень шума на производстве, предотвратить налипание транспортируемого материала и сократить простои на ремонт.

Для получения технической консультации, расчета необходимой толщины футеровки или формирования заявки на поставку плит в Новосибирске, главные механики и инженеры могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: плиты и футеровки

Изготовление защитных элементов осуществляется методом горячей вулканизации в прессах. Конструктивно изделия могут быть монолитными (полностью резиновыми) или армированными (со стальной подложкой или закладными элементами для крепления).

Материаловедение

Эффективность защиты зависит от правильного выбора эластомера.

• Износостойкая резина (ИРП): Смеси на основе натурального или изопренового каучука. Характеризуются высокой эластичностью по отскоку, что позволяет эффективно гасить энергию удара падающей породы и сопротивляться абразивному износу. Твердость 60–70 ед. по Шору А.
• Полиуретан: Для особо тяжелых условий. Превосходит резину по абразивостойкости в 3-5 раз.
• Резинокерамика: Композитные плиты, в которых в резиновую матрицу вулканизированы керамические элементы (оксид алюминия). Обеспечивают максимальную защиту от скользящего истирания.

Конструктивные типы

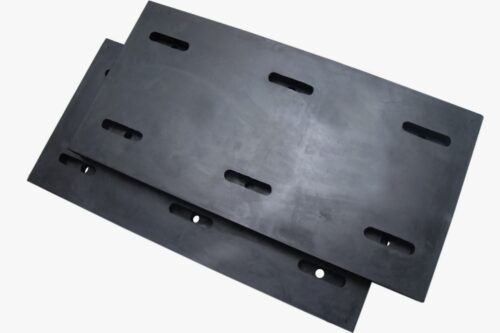

1. Плиты футеровочные: Плоские листы толщиной от 10 до 100 мм. Могут иметь гладкую или рифленую поверхность.
2. Лифтеры: Профильные элементы (брусья) для мельниц, обеспечивающие подъем мелющих тел.
3. Скребки: Элементы для очистки конвейерных лент.

Нормативные стандарты и параметры эксплуатации

Производство футеровочных плит регламентируется техническими условиями предприятий (ТУ 2500-376-00152106-94, ТУ 38.1051258-89) и согласованными чертежами.

Типоразмеры

Габариты плит зависят от возможностей прессового оборудования и требований заказчика.

• Размеры: 500х500, 1000х1000, 1200х1900 мм и др.
• Толщина: Подбирается исходя из крупности фракции материала и высоты падения (обычно от 20 до 150 мм).
• Крепление: Болтовое (через сквозные отверстия с шайбами), шпилечное (приваренные шпильки с тыльной стороны), магнитное или клеевое.

Техническое предупреждение: При выборе способа крепления футеровки необходимо учитывать вибрационные нагрузки. Болтовое соединение является самым надежным, но требует сверления корпуса оборудования. При использовании клеевого метода (холодная вулканизация) важно обеспечить качественную подготовку поверхности (пескоструйная обработка, праймирование) и соблюдение температурного режима. Клеевое крепление не рекомендуется при температурах выше +80°С или при сильных ударных нагрузках на отрыв.

Сравнение материалов футеровки:

Сферы применения в промышленности

Плиты и футеровки востребованы в отраслях, связанных с переработкой и транспортировкой сыпучих материалов:

• Горно-обогатительные комбинаты (ГОК): Футеровка мельниц (шаровых, стержневых), бункеров, течек перегрузочных узлов, гидроциклонов.
• Производство стройматериалов: Защита бетоносмесителей, вибростолов, форм ЖБИ.
• Транспорт: Облицовка кузовов карьерных самосвалов и думпкаров (снижает налипание грунта зимой).
• Сельское хозяйство: Футеровка зернотоков и элеваторов (бережная транспортировка зерна).

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на инжиниринге и поставках защитных покрытий.
Условия работы:

• Ассортимент: В наличии стандартные резиновые плиты (ТМКЩ) толщиной 10–40 мм.
• Производство: Принимаем заказы на изготовление футеровки по чертежам заказчика (любой формы и толщины), в том числе с армированием.
• Ценообразование: Цена зависит от типа изделия, материала и объема заказа (веса). Чтобы рассчитать стоимость футеровки узла, предоставьте чертежи или эскизы. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку в любой регион РФ.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Как выбрать толщину футеровки?
Толщина зависит от крупности кусков материала и высоты падения. Для мелкой фракции (песок, щебень) и скольжения достаточно 10–20 мм. Для крупной руды (до 300 мм) и падения с высоты 1–2 метра требуется плита толщиной 50–100 мм с амортизирующим слоем.

2. Можно ли футеровать бункер зимой на улице?
Монтаж на болты возможен при любой температуре. Монтаж на клей требует положительной температуры (не ниже +10°С) и отсутствия конденсата на металле (точка росы). Для зимних работ необходимо использовать «тепляки» и тепловые пушки.

3. Что лучше: резина или металл?
Резина лучше гасит удары, снижает шум и предотвращает налипание влажного материала. Металл (износостойкая сталь) лучше работает при скольжении острого абразива под большим давлением. Часто применяют комбинированную схему: металл в зонах основного удара, резина — на стенках.

4. Как крепить плиты без отверстий?
Если сверление корпуса невозможно, используют плиты с приваренными с тыльной стороны шпильками или специальными закладными гайками. Также возможен монтаж на магнитные держатели (для временной защиты) или приклейка.

5. Каков срок службы резиновой футеровки?
Срок службы зависит от интенсивности грузопотока и абразивности материала. В среднем, резиновая футеровка служит в 3–5 раз дольше, чем сталь Ст3, и сопоставима со сталью Hardox, но при этом значительно легче и тише.
