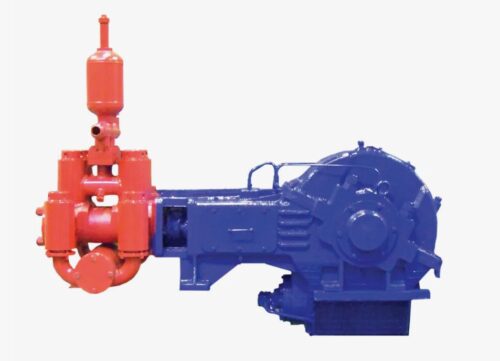

РТИ для цементировочных насосов 9Т, 9ТМ, НЦ-320, ЦН 26-32, НБ-125ИЖ, НБ-125, 9 МГр

Комплектующие РТИ для цементировочных насосов высокого давления (агрегаты ЦА-320, АН-700) — это группа сменных расходных материалов, обеспечивающих герметичность и эффективность работы поршневых насосов 9Т, НЦ-320, НБ-125 и их модификаций. Данные насосы предназначены для нагнетания тампонажных растворов при цементировании скважин, проведения гидравлического разрыва пласта (ГРП) и промывочно-продавочных работ. Резинотехнические изделия в их составе (поршни, уплотнения, манжеты) подвергаются экстремальным нагрузкам: давлению до 40 МПа, абразивному износу цементом и песком, а также воздействию химических реагентов.

Для получения технической консультации, уточнения совместимости ЗИП с конкретной моделью насоса или формирования заявки на поставку оптом, специалисты нефтесервисных предприятий могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: РТИ для цементировочных насосов

Ассортимент изделий включает детали для гидравлической части (Fluid End) и приводной части (Power End).

Поршни цементировочные

Основной элемент, перекачивающий раствор.

• Тип: Цельнолитые (гуммированные) или сборные (со сменными манжетами).
• Материал: Износостойкая резина (NBR) или полиуретан (PU). Полиуретановые поршни рекомендуются для работы с абразивными средами (цемент с песком), так как их ресурс в 2-3 раза выше резиновых.
• Диаметры: 90, 100, 110, 115, 127 мм (наиболее ходовые).

Уплотнения клапанов

• Уплотнение клапана (К-9, К-10): Резиновое кольцо, устанавливаемое в тарель клапана. Обеспечивает герметичность пары «клапан-седло».
• Кольца уплотнительные: Круглого и прямоугольного сечения для герметизации крышек клапанов и цилиндровых втулок.

Манжеты

• Манжеты штока: Предотвращают попадание раствора в картер насоса.
• Сальники вертлюжка: Уплотнения шарнирных соединений (колен) манифольда.

Нормативные стандарты и параметры

Производство ЗИП для цементировочных насосов регламентируется техническими условиями ТУ 38 105 376-92 и чертежами заводов-изготовителей (Ижнефтемаш, Синергия, Первомайскхиммаш).

Материаловедение

Для изготовления РТИ применяются специальные смеси:

• Резина ИРП-1293: Маслобензостойкая, с повышенным сопротивлением раздиру. Твердость 75-85 ед. по Шору А. Рабочий диапазон: -30°С … +100°С.
• Полиуретан СКУ-ПФЛ: Обладает исключительной абразивостойкостью.

Техническое предупреждение: При сборке клапанной группы насоса 9Т особое внимание следует уделять состоянию уплотнительного кольца клапана. Использование кольца с трещинами, «заусенцами» или из некачественной резины приведет к потере герметичности клапана («промыву»), падению производительности насоса и быстрому разрушению седла клапана струей раствора высокого давления. Рекомендуется менять уплотнения при каждой ревизии.

Сравнение материалов поршней:

Сферы применения в нефтегазовой отрасли

Насосы 9Т, НЦ-320, НБ-125 являются основой парка цементировочной техники (агрегаты ЦА-320, АН-700) и применяются для:

• Цементирование скважин: Закачка тампонажного раствора в затрубное пространство.
• Промывка песчаных пробок: Удаление песчаных пробок в скважинах.
• Опрессовка: Гидравлические испытания трубопроводов и колонн.
• ГРП: Закачка жидкостей разрыва (на ранних стадиях или вспомогательные работы).

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках запчастей для нефтепромыслового оборудования.
Условия работы:

• Ассортимент: Полный перечень РТИ для насосов 9Т, НЦ-320: поршни (резина/полиуретан), клапаны в сборе и уплотнения к ним, манжеты, кольца БРС.
• Ценообразование: Цена зависит от материала и объема закупки. Чтобы рассчитать стоимость комплекта ЗИП, направьте заявку. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку в регионы.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Взаимозаменяемы ли поршни насосов 9Т и НБ-125?
Да, насосы 9Т и НБ-125 (а также НЦ-320) имеют унифицированную гидравлическую часть. Поршни (П1-П2) и клапаны у них одинаковые по посадочным размерам (конус штока, диаметр втулки).

2. Можно ли использовать полиуретановые поршни с кислотой?
Стандартный полиуретан имеет ограниченную стойкость к концентрированным кислотам. Для кислотных обработок (СКО) лучше использовать специальные кислотостойкие резиновые поршни или уточнять марку полиуретана при заказе.

3. Что входит в ремкомплект насоса 9Т?
Обычно в «малый» ремкомплект входят: уплотнения клапанов (8 шт.), уплотнения крышек клапанов, манжеты штока, уплотнения втулок. Поршни заказываются отдельно в зависимости от установленного диаметра втулок.

4. Как часто менять манжеты штока?
Манжеты штока предотвращают попадание раствора в маслосистему. Их нужно менять при появлении течи масла или раствора через сальниковый узел. Ресурс зависит от состояния поверхности штока.

5. Есть ли у вас уплотнения для колен (шарниров) ЦА-320?
Да, мы поставляем ремкомплекты для шарнирных соединений (колен) манифольдов высокого давления, включающие резиновые манжеты и опорные кольца.
