РТИ для плунжерных насосов TPD600, TWS 600, OFM 600

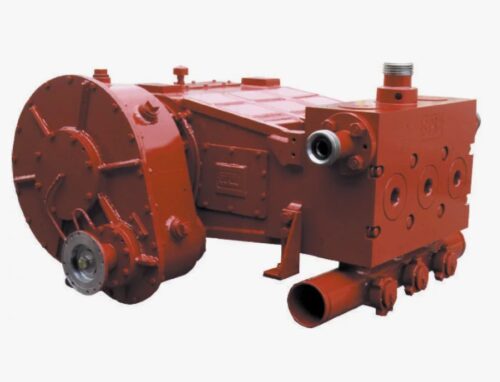

Комплекты РТИ для плунжерных насосов высокого давления TPD 600, TWS 600 и OFM 600 представляют собой специализированную группу сменных уплотнительных элементов, предназначенных для обслуживания импортного и лицензионного нефтепромыслового оборудования. Эти трехплунжерные насосы (триплексы) широко используются в составе цементировочных агрегатов, установок для гидроразрыва пласта (ГРП) и кислотной обработки скважин. Резинотехнические изделия в их конструкции отвечают за герметичность рабочей камеры при давлениях до 100 МПа и защиту механических узлов от агрессивных технологических жидкостей.

Для получения технической консультации, уточнения параметров ремкомплекта (Service Kit) или формирования заявки на поставку оптом, специалисты сервисных компаний могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: РТИ для TPD, TWS, OFM 600

Уплотнительные элементы для насосов данной серии работают в экстремально тяжелых условиях: контакт с абразивным проппантом, кислотами, высокие скорости движения плунжера и циклические перепады давления.

Уплотнения плунжера (Plunger Packing)

Основной расходный элемент.

• Тип: Пакетное уплотнение (V-packing) или монолитная манжета (Header Ring). Состоит из нажимного кольца (адаптера), рабочих манжет и опорного кольца.
• Материал: Тканеармированная резина (Cotton/NBR) для стандартных условий, кевлар (Kevlar) для высоких давлений, или комбинированные материалы (резина + фторопласт).
• Размеры: Под плунжеры диаметром 3″, 3.5″, 4″, 4.5″ (дюймовые стандарты).

Уплотнения клапанов (Valve Insert)

• Вставка клапана: Полиуретановое кольцо, устанавливаемое в тарель клапана. Обеспечивает «мягкую» посадку на седло и герметичность.
• Материал: Высокопрочный полиуретан, устойчивый к ударам и выдавливанию.

Прочие уплотнения

• Сальники крышек: Уплотнения резьбовых соединений гидроблока.
• Грязесъемники (Wiper Seals): Защищают плунжер от загрязнений.

Нормативные стандарты и параметры

Производство ЗИП для насосов TWS/TPD регламентируется стандартами API и технической документацией производителей (Gardner Denver, SPM, Yantai). Изделия должны быть полностью взаимозаменяемы с оригинальными запчастями.

Материаловедение

Для обеспечения ресурса применяются современные эластомеры:

• Полиуретан (PU): Стандарт для клапанных вставок.
• HNBR (Гидрированный нитрил): Для работы с сероводородом и высокими температурами.
• Тканерезина: Композит из хлопковой или синтетической ткани, пропитанной нитрильным каучуком. Обеспечивает высокую жесткость и износостойкость пакета.

Техническое предупреждение: При сборке плунжерного уплотнения критически важно соблюдать правильную ориентацию V-образных манжет и момент затяжки гайки сальника. Недостаточная затяжка приведет к вибрации пакета и утечке, а чрезмерная — к перегреву плунжера и сгоранию уплотнения. Для насосов, работающих на кислоте, необходимо использовать специальные кислотостойкие манжеты (на основе FKM или спецткани), так как стандартная резина NBR разрушается в кислой среде.

Сравнение материалов уплотнений плунжера:

Сферы применения в нефтегазовой отрасли

Насосы TWS 600, TPD 600 и OFM 600 являются «золотым стандартом» для мобильных насосных установок:

• Цементирование скважин: Закачка тампонажных растворов.
• Гидроразрыв пласта (ГРП): Подача жидкости разрыва и проппанта.
• Кислотная обработка: Нагнетание кислотных составов в призабойную зону.
• Гидропескоструйная перфорация: Абразивная резка обсадной колонны.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках качественных аналогов ЗИП для импортного насосного оборудования.
Условия работы:

• Ассортимент: Полные ремкомплекты (Packing Kits) для плунжеров всех диаметров, вставки клапанов, уплотнения крышек.
• Совместимость: Гарантируем совместимость с насосами SPM, Gardner Denver, Serva и их китайскими аналогами (Jereh, SJ).
• Ценообразование: Цена зависит от комплектации набора и материала. Чтобы рассчитать стоимость, направьте заявку с указанием модели насоса и диаметра плунжера. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку в нефтедобывающие регионы.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Подходят ли уплотнения от TWS 600 к TPD 600?
Да, гидравлические части (Fluid End) этих насосов конструктивно очень близки, и расходные материалы (плунжеры, клапаны, уплотнения) часто взаимозаменяемы. Однако существуют модификации с разными размерами посадочных мест. Рекомендуется сверять каталожные номера (Part Number) или размеры.

2. Что входит в комплект уплотнения плунжера?
Стандартный комплект на один плунжер включает: нажимное кольцо (Top Adapter), набор V-образных манжет (Pressure Rings) и опорное кольцо (Bottom Adapter). Количество манжет в пакете может варьироваться (обычно 3-5 шт.).

3. Как часто менять вставки клапанов?
Полиуретановая вставка клапана испытывает огромные ударные нагрузки. Ее ресурс зависит от давления и наличия абразива. Рекомендуется менять вставки при каждой ревизии клапанов или при обнаружении «промыва». В среднем ресурс составляет 50–100 часов работы под нагрузкой.

4. Можно ли использовать кевларовые манжеты для цемента?
Да, кевларовые (арамидные) уплотнения обладают отличной износостойкостью и подходят для цементных растворов. Они служат дольше стандартных тканерезиновых, но стоят дороже.

5. Почему греется плунжер?
Перегрев плунжера чаще всего вызван перетяжкой сальникового уплотнения, отсутствием смазки плунжера или использованием неподходящего типа манжет (слишком жестких). Перегрев ведет к быстрому разрушению резины и может вызвать трещины на керамическом плунжере.
