РТИ для буровых насосов УНБТ-950, УНБТ-1180

Комплектующие РТИ для тяжелых буровых насосов УНБТ-950 и УНБТ-1180 представляют собой группу высоконагруженных сменных деталей, обеспечивающих работу гидравлической части агрегатов при бурении глубоких и сверхглубоких скважин. Насосы данной серии (триплексы) развивают рабочее давление до 32–50 МПа, что предъявляет исключительные требования к прочности и износостойкости уплотнительных элементов. В номенклатуру входят поршни, уплотнения клапанов, штоков и крышек, а также диафрагмы пневмокомпенсаторов, защищающие оборудование от пульсаций и гидравлических ударов.

Для получения технической консультации, уточнения параметров ЗИП (совместимость с втулками, тип посадки) или формирования заявки на поставку оптом, главные механики и специалисты по снабжению могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: РТИ для УНБТ-950, УНБТ-1180

Условия эксплуатации насосов характеризуются высокими скоростями движения поршня, контактом с химически агрессивными растворами (в том числе на нефтяной основе) и абразивными частицами.

Поршни буровые

Основной элемент, создающий давление.

• Конструкция: Одностороннего действия. Металлический сердечник с посадочным конусом и привулканизированной (гуммированной) или сменной манжетой.
• Материал: Высококачественный полиуретан (PU) или специальная резина (NBR/HNBR). Полиуретановые поршни являются стандартом для насосов УНБТ благодаря высокой прочности на разрыв и стойкости к экструзии.
• Диаметры: 130, 140, 150, 160, 170, 180 мм.

Уплотнения клапанов

• Уплотнение клапана: Кольцо прямоугольного или специального профиля, устанавливаемое в тарель клапана. Обеспечивает герметичность пары «клапан-седло».
• Материал: Полиуретан твердостью 90-95 ед. Шор А.

Уплотнения штока и втулок

• Сальниковый узел штока: Комплект манжет и нажимных колец, предотвращающих утечку раствора в приводную часть.
• Уплотнения крышек: Кольца круглого или прямоугольного сечения для герметизации гидроблока.

Нормативные стандарты и параметры

Производство ЗИП для насосов УНБТ регламентируется техническими условиями завода-изготовителя (Уралмаш) и стандартами API Spec 7K.

Материаловедение

Для изготовления ответственных деталей применяются материалы с улучшенными характеристиками:

• Полиуретан СКУ-ПФЛ: Обладает высокой абразивостойкостью и прочностью. Рабочая температура до +80°С.
• Резина HNBR: Гидрированный нитрильный каучук. Стойкость к высоким температурам (до +150°С), сероводороду и нефти. Используется для глубоких скважин.

Техническое предупреждение: При замене поршней в насосах УНБТ-950/1180 необходимо строго соблюдать соответствие диаметров поршня и цилиндровой втулки. Использование поршня с изношенной манжетой или неправильного размера приведет к прорыву раствора, размыву зеркала втулки и дорогостоящему ремонту гидроблока. Также важно контролировать состояние системы орошения (охлаждения) поршней.

Сравнение материалов поршней:

Сферы применения в нефтегазовой отрасли

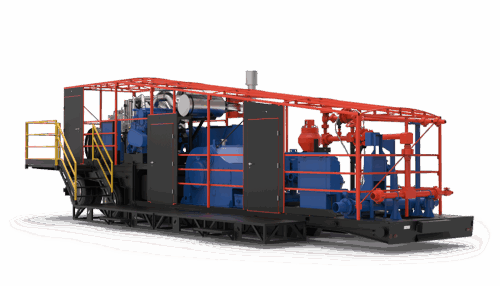

Насосы УНБТ-950 и УНБТ-1180 являются основой циркуляционных систем тяжелых буровых установок (Б У 3000, БУ 4000, БУ 5000):

• Глубокое бурение: Проходка скважин глубиной более 3000 метров.
• Горизонтальное бурение: Работа с забойными двигателями (ВЗД) и телеметрическими системами (MWD), требующими стабильного потока раствора.
• Опрессовка: Проверка герметичности колонн и устьевого оборудования.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках запчастей для бурового оборудования Уралмаш.
Условия работы:

• Ассортимент: Полный перечень РТИ для УНБТ-950/1180: поршни всех диаметров, уплотнения клапанов, штоков, диафрагмы компенсаторов.
• Материалы: Предлагаем изделия из полиуретана и спецрезины.
• Ценообразование: Цена зависит от материала и объема закупки. Чтобы рассчитать стоимость комплекта ЗИП, направьте заявку. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку в регионы бурения.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. В чем отличие УНБТ-950 от УНБТ-1180 в плане РТИ?
Насосы имеют унифицированную гидравлическую часть. Большинство расходных элементов (поршни, клапаны, уплотнения) взаимозаменяемы. Основное отличие — в мощности привода. Однако при заказе всегда лучше указывать модель насоса и диаметр втулок.

2. Можно ли использовать полиуретановые поршни в горячих скважинах?
Полиуретан отлично работает до +80°С. При более высоких температурах он размягчается и теряет прочность. Для скважин с температурой раствора выше +90°С рекомендуется использовать поршни из специальной термостойкой резины (HNBR) или тканеармированные конструкции.

3. Как часто менять уплотнения клапанов?
Ресурс уплотнения клапана зависит от давления, абразивности раствора и частоты ходов. В среднем, замена требуется каждые 200–400 часов работы. При работе с утяжеленными растворами ресурс снижается.

4. Есть ли у вас диафрагмы для сферических компенсаторов?
Да, мы поставляем диафрагмы (баллоны) для сферических компенсаторов (КС-10, КС-20) из маслостойкой резины, рассчитанной на высокое давление преднакачки.

5. Почему быстро изнашивается шток?
Износ штока часто вызван попаданием абразива через изношенные грязесъемники или манжеты. Также причиной может быть перетяжка сальникового уплотнения или нарушение центровки. Рекомендуется менять уплотнения штока комплектом.
