РТИ для буровых насосов УНБ-600, НБ-600АШ
Отображение 1–20 из 30Цены: по возрастанию

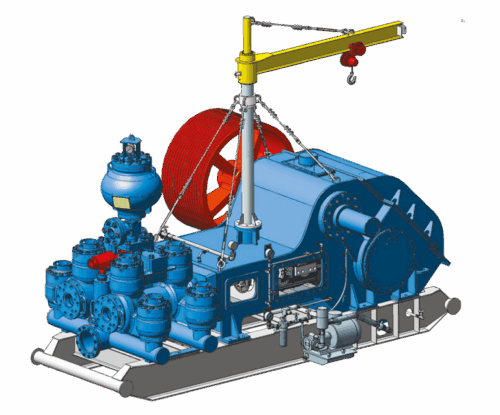

Комплектующие РТИ для буровых насосов серий УНБ-600 и НБ-600АШ представляют собой специализированную группу сменных резиновых и полиуретановых деталей, обеспечивающих работоспособность гидравлической части оборудования при бурении нефтяных и газовых скважин. Основное назначение данных насосов — нагнетание бурового раствора в скважину под высоким давлением (до 32–40 МПа). Резинотехнические изделия в их составе выполняют функции поршневого уплотнения, герметизации клапанов, штоков и компенсаторов давления, защищая узлы от абразивного износа и обеспечивая стабильную подачу раствора.
Для получения технической консультации, уточнения параметров ЗИП или формирования заявки на поставку оптом, главные механики и специалисты по снабжению могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.
Технические характеристики и производство: РТИ для УНБ-600, НБ-600АШ
Условия работы бурового насоса характеризуются контактом с химически активными буровыми растворами, содержащими твердую фазу (песок, шлам), высокими температурами и пульсирующими нагрузками. Поэтому РТИ изготавливаются из специальных износостойких материалов.
Поршни буровые
Основной рабочий элемент.
- Конструкция: Металлический сердечник с гуммированной (привулканизированной) или сменной манжетой.
- Материал: Резина на основе нитрильного каучука (NBR) или высокопрочный полиуретан (PU). Полиуретановые поршни рекомендуются для растворов на водной основе, резиновые (маслобензостойкие) — для растворов на нефтяной основе (РУО).
- Диаметры: 100, 110, 120, 130, 140, 150, 160, 170, 180 мм.
Уплотнения клапанов
- Кольцо уплотнительное клапана: Резиновый или полиуретановый элемент, устанавливаемый в тарель клапана. Обеспечивает герметичность пары «клапан-седло».
- Прокладка крышки клапана: Уплотнение для герметизации гидроблока.
Уплотнения штока и втулок
- Манжеты штока: Предотвращают утечку раствора из гидравлической части в механическую.
- Уплотнения цилиндровых втулок: Кольца круглого или прямоугольного сечения, герметизирующие втулку в корпусе насоса.
Нормативные стандарты и параметры
Производство ЗИП осуществляется в соответствии с ОСТ 26-02-1300-83, ТУ 38 105 376-92 и конструкторской документацией заводов-изготовителей (Уралмаш, Ижнефтемаш).
Материаловедение
- Резина ИРП-1293: Износостойкая, маслобензостойкая. Твердость 75-85 ед. Шор А. Температура: -30°С … +100°С.
- Полиуретан СКУ-ПФЛ: Превосходит резину по абразивостойкости в 3-5 раз. Твердость 85-95 ед. Шор А. Температура: -50°С … +80°С.
Техническое предупреждение: При замене поршней необходимо учитывать тип крепления к штоку. В насосах УНБ-600 используются поршни с посадкой на конус (ГОСТ 11200-75). Несоответствие конусности приведет к биению поршня, разрушению манжеты и повреждению зеркала втулки. Также важно следить за чистотой промывочной жидкости, подаваемой на поршни (система орошения), для предотвращения перегрева.
Сравнение материалов поршней:
| Характеристика | Резиновый поршень (NBR) | Полиуретановый поршень (PU) |
|---|---|---|
| Ресурс (моточасы) | 150 – 250 | 400 – 600 |
| Стойкость к песку | Средняя | Высокая |
| Стойкость к нефти | Высокая | Высокая |
| Стойкость к температуре | до +100°С | до +80°С |
| Стоимость | Низкая | Высокая |
Сферы применения в нефтегазовой отрасли
Насосы УНБ-600 и НБ-600АШ являются «рабочими лошадками» глубокого бурения:
- Эксплуатационное бурение: Нагнетание раствора в скважины глубиной до 5000 м.
- Цементирование: Продавка тампонажных смесей.
- Ликвидация аварий: Промывка скважин.
Коммерческие условия и сотрудничество
Компания «Резиномир» специализируется на поставках запчастей для бурового оборудования.
Условия работы:
- Ассортимент: Полный спектр РТИ для насосов УНБ-600: поршни всех диаметров, уплотнения клапанов, штоков, диафрагмы компенсаторов ПК-70.
- Материалы: Изделия из резины МБС и полиуретана.
- Ценообразование: Цена зависит от материала и объема партии. Чтобы рассчитать стоимость комплекта ЗИП, направьте заявку. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
- Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
- Отгрузка: Товар отпускается со склада. Организуем доставку в регионы бурения.
- Гарантия: Предоставляем паспорта качества.
FAQ: Часто задаваемые вопросы
1. В чем разница между УНБ-600 и НБ-600АШ?
Это аналогичные по характеристикам насосы разных производителей (Уралмаш и Ижнефтемаш). Гидравлическая часть у них имеет много унифицированных деталей, но посадочные размеры некоторых уплотнений (втулок, крышек) могут отличаться. При заказе РТИ необходимо точно указывать модель насоса.
2. Можно ли использовать полиуретановые уплотнения клапана?
Да, полиуретановое уплотнение клапана служит дольше резинового, так как лучше сопротивляется «выбиванию» и абразивному износу. Однако в горячих скважинах (выше +80°С) полиуретан может размягчаться, поэтому там лучше использовать качественную термостойкую резину.
3. Как часто менять диафрагму компенсатора?
Диафрагма пневмокомпенсатора гасит пульсации давления. Ее ресурс зависит от давления преднакачки азотом. Рекомендуется проверять состояние диафрагмы и давление газа перед началом бурения каждой скважины. При появлении трещин — менять.
4. Подходят ли ваши поршни для хромированных втулок?
Да, наши поршни (как резиновые, так и полиуретановые) совместимы со всеми типами цилиндровых втулок (биметаллическими, хромированными, керамическими).
5. Почему быстро изнашивается уплотнение штока?
Быстрый износ уплотнения штока часто связан с износом самого штока (задиры, коррозия) или нарушением центровки плунжера. Также причиной может быть отсутствие смазки или попадание бурового раствора в узел уплотнения.
